Номер по Госреестру СИ: 36017-07
36017-07 Анализаторы размеров частиц лазерные
(HORIBA мод. LA 300, LA 950)
Назначение средства измерений:
Анализаторы размеров частиц лазерные HORIBA модификаций LA-300, LA-950 (далее - анализаторы) предназначены для измерения дисперсных параметров (размеров частиц и функций распределения частиц по размерам) суспензий, эмульсий и порошкообразных материалов.
Внешний вид.
Анализаторы размеров частиц лазерные
Рисунок № 1
Внешний вид.
Анализаторы размеров частиц лазерные
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам размеров частиц лазерным HORIBA модификаций LA-300, LA-950
1. ГОСТ Р 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
-
2. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-1454-2012 «Анализаторы размеров частиц лазерные HORIBA мод. LA-300, LA-950. Методика поверки», утвержденному «24» декабря 2012 г. ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева ».
Основные средства поверки:
государственные стандартные образцы гранулометрического состава порошкообразных материалов ГСО 9362-2009 (КМК 018), ГСО 9368-2009 (КМК 110), ГСО 9371-2009 (СМС-ВНИИМ-750); государственный стандартный образец гранулометрического состава (монодисперсный полистирольный латекс) ГСО 7968-2001 (Д 050).
Изготовитель
Фирма «HORIBA Jobin Yvon S.A.S.», Франция.
адрес: 16-18 rue du Canal, 91165 Longjumeau Cedex, France тел: +33 (169) 74-72-00, факс: +33 (169) 09-07-21 web: www.horiba.com, e-mail: info-sci.fr@ horiba.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», регистрационный номер 30001-10 адрес: 190005, г. Санкт-Петербург, Московский пр., д.19 тел: +7 (812) 251-76-01, факс: +7 (812) 713-01-14web: www.vniim.ru
Принцип действия основан на регистрации оптического излучения, рассеянного частицами в кювете анализатора. В качестве источника излучения используется лазерный диод с длиной волны 650 нм. В модификации LA-950 дополнительно применяется светодиод с длиной волны 405 нм. Излучение под разными углами регистрируется с помощью высокочувствительного многоэлементного детектора. По измеренной зависимости интенсивности рассеянного излучения от угла рассеяния осуществляется расчет распределения частиц по размерам.
Конструктивно анализаторы состоят из одного блока, в котором размещается оптико-аналитическая система и система пробоподготовки образцов в жидкости. Модификация LA-950 дополнительно может комплектоваться системами сухого диспергирования и диспергирования образцов в малых объёмах жидкости (от 35 до 55 см3).
Модификации отличаются диапазонами размеров частиц, габаритами, массой.
Питание анализаторов осуществляется от сети переменного тока.
Представление результатов измерений предусмотрено в виде таблиц и графиков.
Управление анализаторами осуществляется с помощью персонального компьютера посредством интерфейсов RS-232C (модификация LA-300) и USB (модификация LA-950).
LA-300
LA-950

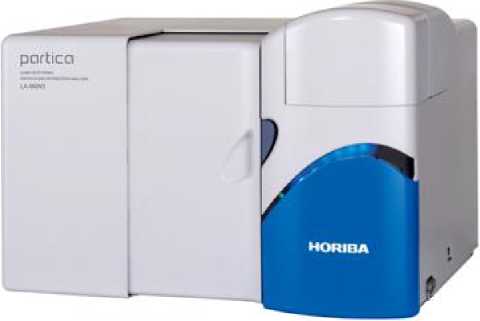

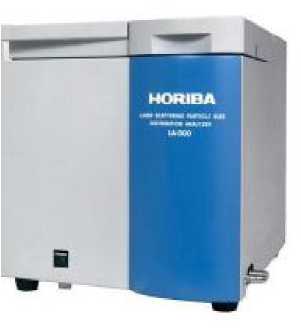

Рис. 1. Внешний вид анализаторов размеров частиц лазерных HORIBA
-
1. Диапазоны размеров частиц приведены в таблице 1.
Таблица 1
Модификация анализатора |
Вид диспергирования образца |
Диапазоны размеров частиц, мкм | |
диапазон измерений |
диапазон показаний | ||
LA-300 |
в жидкости |
0,3 - 300 |
0,1 - 600 |
LA-950 |
в жидкости |
0,1 - 1000 |
0,01 - 3000 |
сухое |
10 - 1000 |
0,1 - 3000 |
2. Пределы допускаемой относительной погрешности, %
D10 |
±20 |
D50 |
±15 |
D90 |
±20 |
Примечание. D10 - размер, определяющий границу, ниже которой находится 10 % частиц, мкм; D50 - размер, определяющий границу, ниже которой находится 50 % частиц (медианный диаметр), мкм; D90 - размер, определяющий границу, ниже которой находится 90 % частиц, мкм.
-
3. Габаритные размеры и масса приведены в таблице 2.
Таблица 2
Модификация анализатора |
Габаритные размеры (Д х Ш х В), мм |
Масса, кг |
Потребляемая мощность, В^А |
LA-300 |
420 х 296 х 320 |
25 |
150 |
LA-950 |
704 х 530 х 450 |
56 |
300 |
-
4. Электрическое питание: от внешней сети переменного тока с напряжением (230 ± 23) В и частотой (50 ± 1) Гц.
-
5. Наработка на отказ, ч, не менее
10 000
10
от 15 до 35
от 10 до 85
от 84 до 106,7
-
6. Средний срок службы, лет
-
7. Условия эксплуатации:
-
- диапазон температуры окружающей среды , ° С
-
- диапазон относительной влажности, %
-
- диапазон атмосферного давления, кПа
