Номер по Госреестру СИ: 56910-14
56910-14 Анализаторы размеров частиц
(Nano partica SZ-100)
Назначение средства измерений:
Анализаторы размеров частиц Nano partica SZ-100 (далее - анализаторы) предназначены для измерения средних диаметров частиц в коллоидных системах.
Внешний вид.
Анализаторы размеров частиц
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 28.03.2019
Номер записи -
ID в реестре СИ - 369696
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных,
Производитель
Изготовитель - Фирма "HORIBA Jobin Yvon SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№1211 от 2023.06.13 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Строительные материалы и изделия" (ТК 144)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Анализаторы размеров частиц (Nano partica SZ-100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
56910-14 Анализаторы размеров частиц (Nano partica SZ-100) Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
73264-18 Анализаторы размеров частиц (Photocor мод. Photocor Complex, Photocor Compact, Photocor Compact-Z, Photocor Mini) Общество с ограниченной ответственностью «Фотокор» (ООО «Фотокор») (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью «Фотокор» (ООО «Фотокор»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32527-06 01.09.2011 |
Спектрометры оптико-эмиссионные, Metalys Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
1 год | |
|
33028-06 01.12.2011 |
Анализаторы серы и углерода, EMIA мод. 220V, 221V, 222V, 320V, 321V, 322V, 820V, 821V, 822V Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
1 год | |
|
33029-06 01.12.2011 |
Анализаторы водорода, кислорода и азота, EMGA мод. 620W, 620W/C, 621W, 622W, 622W/C, 623W, 623W/C Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
1 год | |
|
33465-06 01.01.2012 |
Спектрометры эмиссионные тлеющего разряда, GD-Profiler 2, GD-Profiler HR Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
1 год | |
|
33465-12 15.05.2022 |
Спектрометры эмиссионные тлеющего разряда, GD-Profiler 2, GD-Profiler HR Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
33467-06 01.01.2012 |
Спектрометры эмиссионные с индуктивно связанной плазмой, Activa, JY2000-2, Ultima 2, Panorama Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
1 год | |
|
33467-08 01.12.2013 |
Спектрометры эмиссионные с индуктивно связанной плазмой, Activa, JY2000-2, Ultima 2, Panorama Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
36017-07 11.07.2018 |
Анализаторы размеров частиц лазерные, HORIBA мод. LA 300, LA 950 Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
36615-07 01.01.2013 |
Анализаторы размеров частиц, HORIBA LB-550 Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
1 год | |
|
41336-09 |
Анализатор кислорода и азота, EMGA-920W Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
47155-11 28.06.2021 |
Анализаторы водорода, кислорода и азота, EMGA серий 800 и 900 Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
48573-11 21.12.2016 |
Анализаторы углерода и серы, EMIA 320V2 и EMIA 920V2 Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
56910-14 28.03.2019 |
Анализаторы размеров частиц, Nano partica SZ-100 Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
61723-15 24.09.2025 |
Анализаторы размеров частиц, LA-960 Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Анализаторы размеров частиц (Photocor мод. Photocor Complex, Photocor Compact, Photocor Compact-Z, Photocor Mini)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы размеров частиц (Photocor мод. Photocor Complex, Photocor Compact, Photocor Compact-Z, Photocor Mini)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют следующее программное обеспечение (ПО): встроенное и автономное «SZ-100». Встроенное ПО предназначено для обеспечения работоспособности электронных компонентов анализатора. Автономное ПО «SZ-100» предназначено для установки режимов измерений, выполнения измерений, настройки параметров отображения результатов измерений, сохранения результатов измерений и т.д.
Управление анализаторами осуществляется с помощью автономного ПО «SZ-100», инсталлированного на персональный компьютер, посредством интерфейса связи USB. К метрологически значимой части автономного ПО относится файл «NextSpec.exe». К метрологически значимой части встроенного ПО относится всё ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Другие идентифик ационные данные |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
- |
1.60 |
- |
- |
- |
|
SZ-100 |
1.80 |
ba86c7dbeedf60f9bf22 ab217c843a05 |
- |
MD5 |
Примечание - Допускается применение ПО с номером версии не ниже указанной в таблице 1.
Анализаторы имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010. При нормировании метрологических характеристик анализаторов учтено влияние ПО «SZ-100».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в эксплуатационной документации на анализаторы.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам размеров частиц Nano partica SZ-100
-
1. ГОСТ 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
-
2. ГОСТ Р 8.774-2011 «ГСИ. Дисперсный состав жидких сред. Определение размеров частиц по динамическому рассеянию света».
-
3. Техническая документация фирмы-изготовителя.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП-242-1610-2014 «Анализаторы размеров частиц Nano partica SZ-100. Методика поверки», утверждённому «20» января 2014 г. ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева».
Основные средства поверки:
стандартный образец диаметра наносфер золота в жидкой среде (комплект 3Н), ГСО 9629-2010; государственный стандартный образец гранулометрического состава Д050 (монодисперсный полистирольный латекс), ГСО 7968-2001.
Изготовитель
Фирма «HORIBA Jobin Yvon S.A.S.», Франция. адрес: 16-18 rue du Canal, 91165 Longjumeau Cedex, France тел: +33 (169) 74-72-00, факс: +33 (169) 09-07-21 web: www.horiba.com, e-mail: info-sci.fr@ horiba.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19 Тел.: +7 (812) 2517601, факс: +7 (812) 7130114
www.vniim.ru, e-mail: info@vniim.ru
Принцип действия основан на методе динамического рассеяния оптического излучения в соответствии с ГОСТ Р 8.774-2011 «ГСИ. Дисперсный состав жидких сред. Определение размеров частиц по динамическому рассеянию света». Диспергированные в анализируемой пробе частицы рассеивают падающее оптическое излучение, создаваемое твердотельным лазером с диодной накачкой. Рассеянное частицами излучение регистрируется фотоэлектронными умножителями, расположенными под углами 90° и 173°. Вследствие Броуновского движения частиц возникают флуктуации интенсивности рассеянного излучения. На основе получаемой автокорреляционный функции, содержащей информацию о коэффициенте диффузии флуктуаций, вычисляется средний диаметр частиц.
Конструктивно анализаторы состоят из одного блока, в котором размещена оптикоаналитическая система и кюветный отсек, конструкция которого реализует два способа анализа пробы: установку кюветы с анализируемым образцом в специальное гнездо или установку проточной кюветы, через которую проба прокачивается посредством внешней системы пробоподачи.
Анализаторы выпускаются в двух исполнениях: SZ-100-S и SZ-100-Z. Отличительной особенностью исполнения SZ-100-Z является реализация технической возможности оценивать дзета-потенциал частиц в анализируемой пробе. Также оба исполнения позволяют оценивать молекулярный вес частиц.
Электрическое питание анализаторов осуществляется от сети переменного тока. Представление результатов измерений предусмотрено в виде таблиц и графиков с указанием средних диаметров частиц.

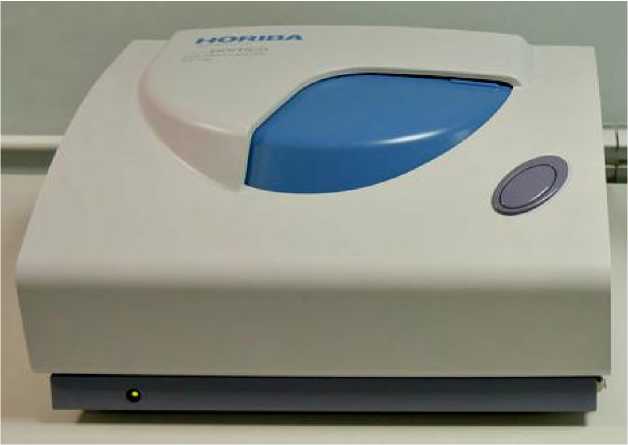

Рисунок 1 - Внешний вид анализатора размеров частиц Nano partica SZ-100
1.
2.
3.
4.
5.
6.
7.
Диапазон показаний средних диаметров частиц, мкм
Диапазон измерений средних диаметров частиц, мкм Пределы допускаемой относительной погрешности, % Габаритные размеры (Д х Ш х В), мм
Масса, кг
Потребляемая мощность, В^А
от 0,0003 до 8
от 0,01 до 1
±20
528 х 385 х 273
25
150
Электрическое питание: от внешней сети переменного тока с напряжением
(230 ± 23) В и частотой (50 ± 1) Гц.
-
8. Наработка на отказ, ч, не менее
-
9. Средний срок службы, лет
-
10. Условия эксплуатации:
-
- диапазон температуры окружающей среды, °С
-
- диапазон относительной влажности, %
-
- диапазон атмосферного давления, кПа
5000
5
от 15 до 35
от 10 до 80
от 84 до 106,7
