Номер по Госреестру СИ: 61723-15
61723-15 Анализаторы размеров частиц
(LA-960)
Назначение средства измерений:
Анализаторы размеров частиц LA-960 (далее - анализаторы) предназначены для измерения дисперсных параметров (размеров частиц и распределения частиц по размерам) суспензий, эмульсий и порошкообразных материалов.
Внешний вид.
Анализаторы размеров частиц

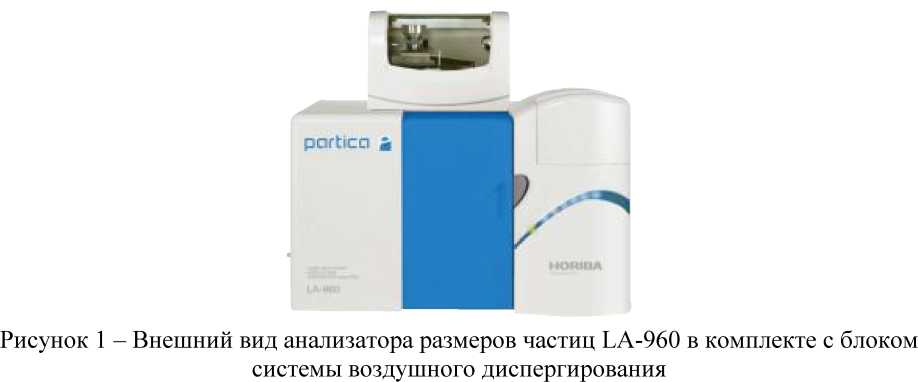

Рисунок № 1
Программное обеспечение
Анализаторы имеют автономное программное обеспечение (ПО). ПО предназначено для получения, обработки, передачи, хранения результатов измерений. Анализаторы имеют «средний» уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений в соответствии с Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значения |
Идентификационное наименование ПО |
LA-960 for Windows |
Номер версии (идентификационный номер) ПО |
версия не ниже 1.20 |
Цифровой идентификатор ПО |
48b0da4edee4e32926244883bc0ec2c0 (MD5) файл «NextSpec.exe» |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам размеров частиц LA-960
1. ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
2. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-1845-2015 «Анализаторы размеров частиц LA-960. Методика поверки», утверждённому «09» февраля 2015 г. ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева».
Основные средства поверки: стандартный образец гранулометрического состава (монодисперсный полистирольный латекс) Д050 (ГСО 7968-2001), границы допускаемой относительной погрешности ±5 % (для D50); стандартные образцы гранулометрического состава порошкообразных материалов КМК-020 (ГСО 10575-2015),
КМК-100 (ГСО 10580-2015), границы допускаемой относительной погрешности ±7 % (для D10, D90) и ±5 % (для D50); стандартный образец гранулометрического состава СМС-650 (ГСО 10207-2013), СМС-3000 (ГСО 10123-2012), границы допускаемой относительной погрешности ±5 % (для D50).
Изготовитель
«HORIBA Jobin Yvon S.A.S.», Франция
адрес: 16-18, rue du Canal - 91165 Longjumeau cёdex - France
tel: +33 (0) 164651300; fax: +33 (0) 169090721;
e-mail: info-sci.fr@horiba.com; web: www.horiba.com/scientific
Заявитель
ООО «РВС»
адрес: 191040. г. Санкт-Петербург, ул. Коломенская, д. 11, литер Г, пом. 10 Н
тел/факс: +7 (812) 3206707, 2520136, 7869516
e-mail: post@rvs-ltd.ru; web: www.rvs-ltd.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
тел: +7 (812) 2517601, факс: +7 (812) 7130114
e-mail: info@vniim.ru; web: www.vniim.ru
Принцип действия анализаторов основан на регистрации рассеянного оптического излучения. Излучение, формируемое поочерёдно лазерным диодом и светодиодом, попадает в кювету, где рассеивается анализируемыми частицами. Рассеянное излучение под разными углами регистрируется с помощью высокочувствительного многоэлементного детектора. По полученной зависимости интенсивности рассеянного излучения от угла рассеяния осуществляется расчёт размеров частиц и распределения частиц по размерам.
В зависимости от применяемой системы диспергирования проб анализаторы могут конструктивно состоять из одного или двух блоков.
В случае жидкостного диспергирования система пробоподготовки и оптикоаналитическая система размещены в едином блоке. Диспергированная в жидкости анализируемая проба из смесительной ёмкости, оснащённой ультразвуковым диспергатором, многократно прокачивается через кювету с помощью центробежного насоса. После окончания измерений жидкость сливается из тракта.
В случае воздушного диспергирования анализаторы состоят из двух блоков: блока пробоподачи, блока оптико-аналитической системы и системы пробоподготовки. Анализируемая проба из загрузочного лотка, оснащённого виброприводом, высыпается в смесительный тракт, где диспергируется сжатым воздухом и после прокачивается через кювету посредством внешнего вакуумного пылесборника.
При работе с сыпучими образцами с размерами частиц более 50 мкм применяется кювета свободного падения, при этом отсутствует дополнительное диспергирование сжатым воздухом. Анализируемая проба из загрузочного лотка высыпается в смесительный тракт и прокачивается через кювету посредством внешнего вакуумного пылесборника.
В комплект поставки анализатора может включаться компрессор - источник сжатого воздуха, а также промышленный пылесос - источник вакуума.
Конструкция оптико-аналитического блока предусматривает одновременную установку кювет различных типов, при этом применяются кюветы по отдельности посредством переключения вспомогательных устройств и линии пробоподачи.
Анализаторы могут выпускаться в нескольких исполнениях, отличающихся наличием дополнительных технических устройств и/или возможностей, не влияющих на метрологические характеристики. В зависимости от исполнения анализаторы могут иметь дополнительную числовую и/или буквенную индексацию.
Измерительная информация представляется в виде таблиц и графиков. Электрическое питание анализаторов осуществляется от сети переменного тока. Управление анализаторами осуществляется с помощью персонального компьютера посредством цифрового интерфейса USB.
1. Диапазоны размеров частиц приведены в таблице 2.
Таблица 2
Вид системы диспергирования |
Диапазон измерений, мкм |
Диапазон показаний, мкм |
жидкостная |
0,1 - 3000 |
0,01 - 3000 |
воздушная (сжатый воздух) |
10 - 3000 |
0,1 - 3000 |
воздушная (свободное падение) |
50 - 5000 |
1 - 5000 |
2. Пределы допускаемой относительной погрешности измерения размеров частиц, %
±20 (для D10)
±10 (для D50)
±15 (для D90)
Примечание:
D10 - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 10 %, мкм; D50 - диаметр,
определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 50 % (средний диаметр частиц), мкм;
D90 - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 90 %, мкм.
3. Габаритные размеры и масса блоков анализатора приведены в таблице 3. Таблица 3
Вид блока |
Г абаритные размеры (Д х Ш х В), мм |
Масса, не более, кг |
Блок оптико-аналитической системы с системой пробоподготовки |
705 х 565 х 500 |
56 |
Блок пробоподачи (воздушное диспергирование) |
332 х 413 х 258 |
20 |
4. |
Электрическое питание от сети переменного тока (230±23) В с частотой (50±1) Гц | |
5. |
Потребляемая мощность, В^А, не более |
300 |
6. |
Наработка на отказ, ч, не менее |
5000 |
7. |
Средний срок службы, лет |
5 |
8. |
Условия эксплуатации: | |
- диапазон температуры окружающей среды, °С |
от 15 до 35 | |
- диапазон относительной влажности (без конденсата), % |
от 20 до 85 | |
- диапазон атмосферного давления, кПа |
от 84 до 107 |
