Номер по Госреестру СИ: 48573-11
48573-11 Анализаторы углерода и серы
(EMIA 320V2 и EMIA 920V2)
Назначение средства измерений:
Анализаторы углерода и серы серий EMIA 320V2 и EMIA 920V2 (далее по тексту -анализаторы) предназначены для измерений массовой доли углерода и серы в материалах различной природы, находящихся в твердом или порошкообразном состоянии.
Внешний вид.
Анализаторы углерода и серы
Рисунок № 1
Внешний вид.
Анализаторы углерода и серы
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 21.12.2016
Номер записи -
ID в реестре СИ - 360064
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
серия EMIA 320V2, Нет модификации, нет данных , EMIA 320V2 и EMIA 920V2, EMIA 320V2, "Метавак" CS-30,
Производитель
Изготовитель - Фирма "HORIBA Jobin Yvon SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 3
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 20258 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы углерода и серы (EMIA 320V2 и EMIA 920V2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "HORIBA Jobin Yvon SAS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32527-06 01.09.2011 |
Спектрометры оптико-эмиссионные, Metalys Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
1 год | |
|
33028-06 01.12.2011 |
Анализаторы серы и углерода, EMIA мод. 220V, 221V, 222V, 320V, 321V, 322V, 820V, 821V, 822V Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
1 год | |
|
33029-06 01.12.2011 |
Анализаторы водорода, кислорода и азота, EMGA мод. 620W, 620W/C, 621W, 622W, 622W/C, 623W, 623W/C Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
1 год | |
|
33465-06 01.01.2012 |
Спектрометры эмиссионные тлеющего разряда, GD-Profiler 2, GD-Profiler HR Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
1 год | |
|
33465-12 15.05.2022 |
Спектрометры эмиссионные тлеющего разряда, GD-Profiler 2, GD-Profiler HR Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
33467-06 01.01.2012 |
Спектрометры эмиссионные с индуктивно связанной плазмой, Activa, JY2000-2, Ultima 2, Panorama Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
1 год | |
|
33467-08 01.12.2013 |
Спектрометры эмиссионные с индуктивно связанной плазмой, Activa, JY2000-2, Ultima 2, Panorama Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
36017-07 11.07.2018 |
Анализаторы размеров частиц лазерные, HORIBA мод. LA 300, LA 950 Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
36615-07 01.01.2013 |
Анализаторы размеров частиц, HORIBA LB-550 Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
1 год | |
|
41336-09 |
Анализатор кислорода и азота, EMGA-920W Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
47155-11 28.06.2021 |
Анализаторы водорода, кислорода и азота, EMGA серий 800 и 900 Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
48573-11 21.12.2016 |
Анализаторы углерода и серы, EMIA 320V2 и EMIA 920V2 Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
56910-14 28.03.2019 |
Анализаторы размеров частиц, Nano partica SZ-100 Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
61723-15 24.09.2025 |
Анализаторы размеров частиц, LA-960 Фирма "HORIBA Jobin Yvon SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Кто поверяет Анализаторы углерода и серы (EMIA 320V2 и EMIA 920V2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Анализаторы углерода и серы (EMIA 320V2 и EMIA 920V2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) поставляется на компакт-диске и работает под управлением операционной системы Windows. ПО состоит из управляющей программы EmiawinV.exe, файлов библиотек dll, конфигурационных файлов ini, вспомогательных файлов для конфигурирования протоколов в Microsoft Office, файлов справки, файлов видеоподсказок, папки с документацией, папки для размещения данных, папки текстур.
Идентификационные данные программного обеспечения указаны в таблице 1. Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатор ПО |
|
ПО анализа EMIA for Windows |
Emiawin |
3.12 |
96590DC0 |
CRC32 |
Защита ПО и данных от непреднамеренных и преднамеренных изменений.
Обмен данными между анализатором и персональным компьютером осуществляется через интерфейс RS-232.
Искажение данных при передаче через интерфейс связи исключается параметрами протокола:
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Защита от несанкционированной модификации, загрузки, считывания из памяти СИ, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений осуществляется с помощью пароля.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом и в виде наклейки на заднюю панель анализатора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Анализаторы углерода и серы серий EMIA 320V2 и EMIA 920V2».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам углерода и серы серий EMIA 320V2 и EMIA 920V2
Техническая документация фирмы «HORIBA Jobin Yvon S. A. S.», Франция
Поверка
Поверкаосуществляется по документу: «ГСИ. Анализаторы углерода и серы серий EMIA 320V2 и EMIA 920V2. Методика поверки № МП 22.Д4-11», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 08 февраля 2011 г.
Основные средства поверки:
-
1 Государственный стандартный образец состава стали (ГСО 8441-2003).Диапазон аттестованных значений массовых долей углерода - 0,010-0,040 %, серы - 0,005-0,030%. Допускаемая абсолютная погрешность аттестованных значений СО - ± 0,002%.
-
2 Государственный стандартный образец состава стали (ГСО 8442-2003). Диапазон аттестованных значений массовых долей углерода - 0,140-0,200 %, серы - 0,075-0,150%.Допускаемая абсолютная погрешность аттестованных значений СО - ± 0,004%.
-
3 Государственный стандартный образец состава стали (ГСО 8443-2003). Диапазон аттестованных значений массовых долей углерода - 0,0003-0,0015 %, серы - 0,0005-0,0025%. Допускаемая абсолютная погрешность аттестованных значений СО - ± 0,0002%.
Изготовитель
Фирма «HORIBA Jobin Yvon S. A. S.», Франция16-18, rue du Canal 91165 Longjumeau, CEDEX, France.
Тел +33 (0) 1 64 54 13 18 факс +33 (0) 1 69 09 90 88
E-mail: info-sci.fr@horiba.com
Заявитель
ЗАО «Найтек Инструментс»141700, Московская область, г. Долгопрудный, ул. Дирижабельная, 15а, НП 1
Телефон/факс: (495) 661-06-81
Е-mail: nytek@nytek.ru
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi. ru
Принцип действия анализаторов основан на сжигании пробы в потоке кислорода с последующей инфракрасной спектрометрией потока газовой смеси.
В результате сгорания пробы в высокочастотной печи сжигания углерод из пробы переходит в CO и CO2, соответственно сера переходит в SO2, а водород - в Н2О. Образовавшаяся в процессе сгорания пробы вода удаляется из газового потока с помощью перхлората магния. Далее газовая смесь поступает на детектирование на раздельных инфракрасных детекторах.
Анализаторы серии 320V2 имеют следующие модели:
EMIA-320V2 - определение углерода и серы
EMIA-321V2 - определение углерода
EMIA-322V2 - определение серы
Анализаторы серии 920V2 имеют следующие модели:
EMIA-920V2 - определение углерода и серы
EMIA-921V2 - определение углерода
EMIA-922V2 - определение серы
Анализаторы серии 920V2 поставляются укомплектованными автоматическим очистителем и очистителем кислорода.
Управление работой анализатора осуществляется с помощью персонального компьютера (ПК), связанного с анализатором через COM-порт (интерфейс RS232) с помощью интерфейсного кабеля, поставляемого в комплекте с анализатором.
Конструктивно анализаторы выполнены в настольном моноблочном исполнении. Маркировка наносится на заднюю панель анализатора.
Рисунок 1 - Общий вид анализатора
Заводской номер анализатора
Модель анализатора
Фирма-изготовитель

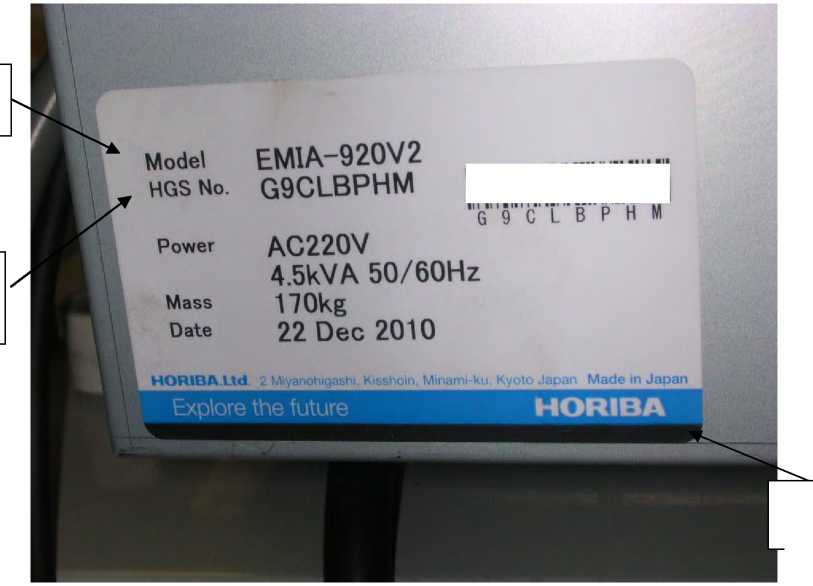

Рисунок 2 Схема маркировки
Конструкция анализаторов включает в себя следующие основные узлы:
-
- Высокочастотная печь, служащая для нагрева керамического тигля с образцом;
-
- Система детектирования, служащий для измерения содержания определяемых элементов в газовой смеси, поступающей из высокочастотной печи;
- Система газоснабжения, служащая для распределения всех газовых потоков в анали -заторе;
- Электронная система, служащий для приема и обработки аналитических сигналов их и передачи информации в внешний компьютер;
- Система управления на основе внешнего IBM-совместимого компьютера, предназначенная для управления анализатором, процессом измерения, сбора, обработки и вывода информации.
Комплектность анализаторов представлена в таблице 3
Таблица 3
|
Наименование |
Количество, шт. |
|
Блок анализатора |
1 |
|
Очиститель автоматический (для EMIA серии 320V2 - по заказу) |
1 |
|
Очиститель кислорода (для EMIA серии 320V2 - по заказу) |
1 |
|
Источник бесперебойного питания |
по заказу |
|
Электронные весы |
по заказу |
|
Руководство по эксплуатации с методикой поверки |
1 |
|
Компакт - диск, содержащий:
|
1 |
|
Комплект для запуска анализатора: | |
|
- Акселератор Олово гранулированное 100г/банка |
1 |
|
- Акселератор Вольфрам 200г/банка |
1 |
|
- Пылевой фильтр FINE B (1-6мкм) 10г |
1 |
|
- Бумага для принтера 500 л/пачка |
1 |
|
- Тигли 100 шт/упак |
1 |
|
- Образец для проверки анализатора JSS652 |
1 |
|
- Образец для проверки анализатора JSS607 |
1 |
|
- Ложка Е-0133 |
1 |
|
- Вольфрамовая чашка |
1 |
|
- Силиконовая смазка в тюбике 5 г |
1 |
|
- Уплотнение кольцевое P35A |
2 |
|
- Пылевой фильтр FINE B (1-6мкм) 10г |
1 |
|
- Отвертка |
2 |
|
- Улавливатель образцов |
1 |
|
- Набиватель кварцевой ваты |
1 |
|
- Щетка диаметром 29 мм |
1 |
|
Комплект расходных материалов 500 сожжений : |
1 |
|
- Акселератор Вольфрам 2кг |
1 |
|
- Пылевой фильтр FINE B (1-6мкм) 10г |
1 |
|
- Проволочная щетка |
1 |
|
- Щетка диаметром 29 мм |
1 |
|
- Тигли 500 шт/упак |
1 |
|
- Акселератор Олово гранулированное 100г/банка |
1 |
|
Компьютер и принтер |
по заказу |
|
Комплект запасных частей, принадлежностей и расходных материалов |
по заказу |
анализаторов приведены в таблице 2.
Таблица 2
|
№ пп |
Наименование характеристики |
Значение характеристики EMIA серия | |
|
320V2 |
920V2 | ||
|
1 |
Диапазон измерения массовой доли, % Углерода |
от 0 до 6 | |
|
Серы |
от 0 до 1 | ||
|
2 |
Предел абсолютного среднего квадратичного отклонения измерений массовой доли элемента, %: В диапазоне массовых долей углерода: для EMIA -320V2 от 0 до 0,02% для EMIA -920V2 от 0 до 0,006% |
±0,0002 |
±0,00003 |
|
В диапазоне массовых долей серы: для EMIA -320V2 от 0 до 0,013% для EMIA -920V2 от 0 до 0,004% |
±0,0002 |
±0,00003 | |
|
Предел относительного среднего квадратичного отклонения измерений массовой доли элемента, %: В диапазоне массовых долей углерода: для EMIA -320V2 св.0,02 до 6% для EMIA -920V2 св.0,006 до 6% В диапазоне массовых долей серы: для EMIA -320V2 св. 0,013 до 1% для EMIA -920V2 св.0,004 до 1% |
±1,0 ±1,5 |
±0,5 ±0,75 | |
|
3 |
Время анализа, с, не более |
60 | |
|
4 |
Напряжение питания, В При частоте, Гц |
220 ± 10% 50 ± 1 | |
|
5 |
Потребляемая мощность, кВА, не более |
6,5 | |
|
6 |
Г абаритные размеры (ДхШхВ), мм |
578x922x803 |
578x922x953 |
|
7 |
Масса*, кг, не более |
170 | |
|
8 |
Условия эксплуатации: Температура окружающей среды, оС Относительная влажность, %, не более |
U1 00 -1-о U1 | |
|
*Без компьютера и весов | |||
