Номер по Госреестру СИ: 33465-12
33465-12 Спектрометры эмиссионные тлеющего разряда
(GD-Profiler 2, GD-Profiler HR)
Назначение средства измерений:
Спектрометры эмиссионные тлеющего разряда GD-Profiler 2, GD-Profiler HR (далее по тексту - спектрометры) предназначены для измерения содержания массовой доли химических элементов в металлических и неметаллических материалах.
Внешний вид.
Спектрометры эмиссионные тлеющего разряда
Рисунок № 1
Внешний вид.
Спектрометры эмиссионные тлеющего разряда
Рисунок № 2
Внешний вид.
Спектрометры эмиссионные тлеющего разряда
Рисунок № 3
Внешний вид.
Спектрометры эмиссионные тлеющего разряда
Рисунок № 4
Внешний вид.
Спектрометры эмиссионные тлеющего разряда
Рисунок № 5
Программное обеспечение
Программное обеспечение (ПО) поставляется на компакт-диске и работает под управлением операционной системы Windows.
ПО состоит из:
-
- исполняемых файлов: QUANTUM.exe; QuantumQC.exe;
-
- программных утилит: экспорта и импорта данных и параметров; трехмерного графического представления образца; резервирования данных и параметров; исправления ошибок базы данных; просмотра файлов данных измерений; генерации отчетов по результатам измерений однородных образцов; обновления внутреннего ПО платы автоматизма; контроля работы генератора Stolberg;
-
- файлов библиотек;
-
- конфигурационных файлов;
Лист № 4 Всего листов 6 - файлов справки;
- папки с документацией;
- папки с шаблонами отчетов ;
- папки с файлами для поддержки интерфейса на нескольких языках;
- папки для размещения данных;
Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование Программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатор программного обеспечения |
Quantum XP2 |
QUANTUM.exe |
6.2.07.1288 |
22C63638 |
CRC32 |
Quantum QC |
QuantumQC.exe |
6.2.07.1285 |
682CFA56 |
CRC32 |
Защита ПО и данных от непреднамеренных и преднамеренных изменений.
Обмен данными между анализатором и персональным компьютером осуществляется по протоколу Ethernet. Искажение данных при передаче через интерфейс связи исключается параметрами протокола.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типасредства измерений наносится на титульный лист руководства по эксплуатации печатным способом, а также на поверхность корпуса спектрометров, методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Спектрометры эмиссионные тлеющего разряда GD-Profiler 2, GD-Profiler HR», п.6 «Работа со спектрометром».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к Спектрометрам эмиссионным тлеющего разряда GD-Profiler 2, GD-Profiler HR
Лист № 6 Всего листов 6 Техническая документация фирмы «HORIBA Jobin Yvon SAS», Франция
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВыполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу: «Спектрометры эмиссионные тлеющего разряда GD-Profiler 2, GD-Profiler HR. Методика поверки. МП 27.Д4-12 », утвержденному ГСИ СИ ФГУП «ВНИИОФИ» 2 февраля 2012 г.
Основные средства поверки:
- ГСО 4165-91 П; 2489-91 П - 2497-91 П . Стандартные образцы состава сталей углероди -стых и легированных типов 13Х, 60С2, 05кп, 11ХФ, 60С2Г, 12Х1МФ, 25Х1МФ, 30ХН2МФА, 12МХ, В2Ф (комплекты СО УГ0д-УГ9д и УГ0и-УГ9и)
- ГСО 1559-79 - 1564-79. Стандартные образцы состава сплавов медно-цинковых (латуней) (комплект М20)
Заявитель
ЗАО «Найтек Инструментс», 141700, г. Долгопрудный, Московская область ул. Дирижабельная, д.15АТелефон/факс: (495) 661-06-81;
E-mail: nytek@nytek.ru
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитациигосударственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47.
E-mail: vniiofi@vniiofi.ru
Принцип действия спектрометров основан на измерении интенсивности линий в спектре эмиссионного излучения ионизированных атомов анализируемых элементов, возбуждаемого в низкотемпературной аргоновой плазме. Содержание элементов в образце определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения и содержанием элемента в образце.
Спектрометры выполнены в стационарном напольном исполнении. Конструкция спектрометров включает в себя следующие основные узлы:
-
- Оптическая система на основе полихроматора системы Пашена-Рунге с неподвижной дифракционной решеткой и детекторов с расширенным динамическим диапазоном, монохроматора системы Черни-Тернера и второго полихроматора системы Flat Field;
-
- Термостабилизатор, обеспечивающий поддержание постоянной температуры оптической системы;
-
- Двухнасосная вакуумная система;
-
- Система газоснабжения, коммутирующая и распределяющая потоки аргона, азота и сжатого воздуха в спектрометре;
-
- Система возбуждения тлеющего разряда, состоящая из радиочастотного генератора, коробки согласования и столика образца;
-
- Измерительный блок, служащий для приема сигналов с детекторов, обработки их и передачи информации во внешний компьютер;
-
- Каркас, служащий для соединения воедино всех узлов и систем спектрометра;
-
- Система управления на основе IBM-совместимого компьютера, предназначенная для управления прибором, процессом измерения, сбора, обработки и вывода информации.
Спектрометры эмиссионные тлеющего разряда GD-Profiler 2, GD-Profiler HR различаются спектральными диапазонами, фокусными расстояниями полихроматоров и монохроматоров, спектральным разрешением и габаритными размерами. Различия представлены в таблице с метрологическими и техническими характеристиками.

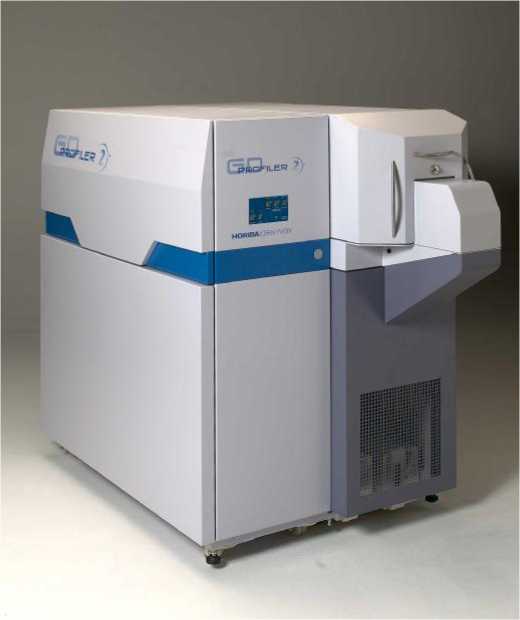

Рисунок 1 - Общий вид спектрометра эмиссионного тлеющего разряда
GD-Profiler 2

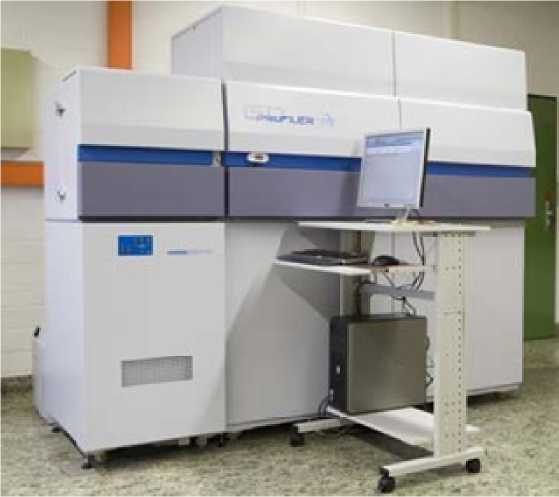

Рисунок 2 - Общий вид спектрометра эмиссионного тлеющего разряда
GD-Profiler HR

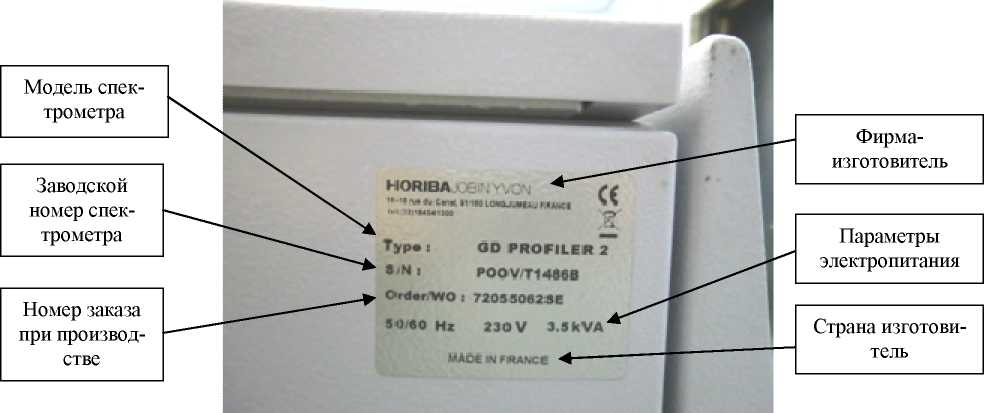

Рисунок 3 - Маркировка на задней панели спектрометров
GD-Profiler 2 и GD-Profiler HR
*

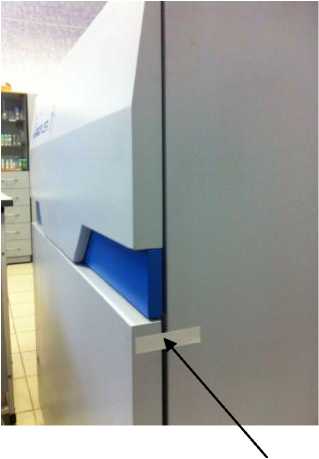

Рисунок 4 - спектрометры GD-Profiler 2 и GD-Profiler HR- вид сзади, *- место пломбирования
Комплект поставки представлен в таблице 3.
Таблица 3
Наименование изделия (составной части, документа) |
Количество, шт |
1 Спектрометр; |
1 |
2 Пластинчато-роторный вакуумный насос; |
2 |
3 Чиллер-охладитель; |
1 |
4 Комплект анода диаметром 4 мм (анод, керамика, уплотнительные |
1 |
кольца, центрирующий и чистящий инструмент); | |
5 Нержавеющая трубка для подключения аргона (3м); |
1 |
6 Полимерная трубка для подключения азота (5м); |
1 |
7 Комплекты анода диаметром 2 и 7 мм; |
по заказу |
8 Компьютер и цветной струйный принтер; |
по заказу |
9 Комплектующие изделия и расходные материалы; |
по заказу |
10 Методика поверки «Спектрометры эмиссионные тлеющего разряда |
1 |
GD-Profiler 2, GD-Profiler HR. Методика поверки. МП 27.Д4-12»; | |
11 Руководство по эксплуатации; |
1 |
12 Программное обеспечение на компакт-диске; |
1 |
13 Протокол результатов финального тестирования на фирме- |
1 |
изготовителе; | |
14 Двухступенчатый баллонный редуктор с металлической мембра- |
по заказу |
ной |
прибора приведены в таблице 2.
Таблица 2
№ пп |
Наименование характеристики |
GD-Profiler 2 |
GD-Profiler HR |
1 |
Спектральный диапазон, нм, |
110 - 800 |
110 - 520 |
С возможностью расширения до 900 нм | |||
2 |
Фокусное расстояние, м, полихроматора монохроматора |
0,5 0,64 |
1,0 1,0 |
3 |
Спектральное разрешение, пм, |
18 - 25 |
7 -14 |
4 |
Предел относительного среднего квадратичного отклонения результата измерения массовой доли элемента, % |
3,0 | |
5 |
Предел относительного среднего квадратичного отклонения результата измерения массовой доли элемента за 3 часа непрерывной работы, % |
3,0 | |
6 |
Напряжение питания, В При частоте, Гц |
220±10% 50±1 | |
7 |
Потребляемая мощность, не более, кВА |
7 | |
8 |
Габаритные размеры, мм: Длина Высота Ширина |
860 1270 1510 |
2420 1930 750 |
9 |
Масса, кг |
350 |
820 |
10 |
Условия эксплуатации: Температура окружающей среды, оС |
15 + 25 |
Относительная влажность, %, не более |
80 | |
Высота над уровнем моря, м, не более |
1000 |
