В анализаторах используется термогравиметрический принцип измерения, т.е. содержание влаги определяется путем измерения потери массы образца за счет высушивания при нагревании.

Анализаторы конструктивно выполнены в виде настольного прибора и состоят: из блока весоизмерительного, блока нагрева, расположенного в крышке анализатора над блоком весоизмерительным, электронного блока управления и индикации;

Юстировка (регулировка чувствительности) блока весоизмерительного осуществляется с использованием внешней гири: массой 50г E2, F1 для модификаций MB23 и MB25; 20г E2, F1 - для модификаций MB35 и MB45. Блок нагрева настраивается с помощью специального набора.

Анализаторы во время высушивания образца непрерывно измеряют его массу и выполняет соответствующие вычисления испаренной влаги, при этом текущий и конечный результат отображается на дисплее в цифровом виде: содержание влаги или сухого остатка в образце в % от исходной массы образца, а также масса образца в г.

В блоке весоизмерительном предусмотрено устройство выборки массы тары в пределах измерительного диапазона. При этом суммарная масса тары и образца не должна превышать максимальной нагрузки (Max).

Анализаторы имеют функции:

ввод и хранение значений времени и даты;

установку параметров интерфейса передачи данных;

память параметров анализа (хранение методов сушки для различных типов продуктов, для модели MB45)

Условия анализа конкретного образца устанавливаются оператором: температура сушки, вид нагрева, критерий автоматической остановки анализа, форма представления результата и др.

Анализаторы выпускаются в следующих модификациях: MB23, MB25, MB35, MB45 и отличающихся температурным диапазоном, поддерживаемым нагревательным элементом, максимальной массой анализируемого образца, дискретностью отсчета значения влажности и дискретностью отсчета весоизмерительного блока, пределами допускаемой абсолютной погрешности измерения влажности, набором возможных режимов работы и объёмом памяти методов анализа.

В качестве нагревателя в анализаторах MB25, MB35 и МВ45 применяется галогенная лампа, в МВ23 - металлический инфракрасный (ИК) излучающий нагревательный элемент.

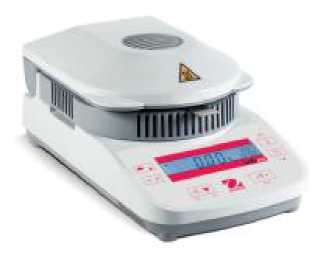

Внешний вид анализаторов приведен на рисунке 1.

Рисунок 1 - Общий вид анализаторов влажности серии MB

Маркировочная табличка приборов изготавливается из полимерной пленки, крепится клеевым способом на нижней или боковой поверхности весов в зависимости от модификации.

Маркировочная табличка содержит следующую информацию:

• - наименование фирмы-изготовителя или его товарный знак;

• - страна изготовитель;

• - обозначение модификации прибора;

• - максимальная нагрузка (Мах);

• - минимальная нагрузка (Min);

• - действительная цена деления по температуре^);

• - действительная цена деления (d);

• - диапазон установки температуры (T)

• - диапазон рабочих температур;

• - знак утверждения типа;

• - серийный номер весов.

• 1. Анализатор влажности                                                   - 1 шт.

• 2. Алюминиевые чашки для образцов (50шт или 80шт)                      - 1 шт.

• 3. Держатель чашки                                                     - 1 шт.

• 5. Защитный цилиндр                                                    - 1 шт.

• 6. Адсорбирующий стекловолоконный фильтр (образец)                      - 1 шт.

• 7. Кабель электропитания                                                  - 1 шт.

• 8. Руководство по эксплуатации                                               - 1 экз.

Дополнительно по заказу потребителя поставляются : гиря для настройки весов 20 г Е2 или 50 г Е2; набор для температурной настройки; интерфейсный кабель RS232C для подключения к компьютеру; принтер STP103 или SF40A, интерфейсный кабель RS232C для подключения к принтеру STP103, SF40А, стекловолоконный фильтр; многоразовые чашки для образца; держатель чашки; защитный чехол.

для разных модификаций анализаторов приведены в таблице 2.

Таблица 2
