54917-13 Приборы термического анализа комбинированные
(DSC 1, TGA 1, TGA DSC 1)
Назначение средства измерений:
Приборы термического анализа комбинированные DSC 1, TGA 1, TGA/DSC 1 (далее приборы) предназначены для измерения термодинамических характеристик (теплоты, температуры фазовых переходов и физико-химических реакций), а также регистрации изменения массы материалов в диапазоне температур от минус 150 до 1600 °С.
Внешний вид.
Приборы термического анализа комбинированные
Рисунок № 1
Программное обеспечение
Управление процессом измерения и обработки выводимой информации в анализаторах осуществляется от IBM-совместимого персонального компьютера с помощью специального программного комплекса. Программным образом осуществляется настройка приборов, выбор режимов и установка параметров эксперимента, градуировка приборов по стандартным образцам, оптимизация параметров, управление работой, обработка выходной информации, печать и запоминание результатов анализа. Во всех частях программного обеспечения, где требуется ввод какой-либо величины, в программе имеется соответствующее методикам установочное значение параметра, принимаемое по умолчанию. Приборы используют двунаправленный интерфейс Ethernet для управления и дистанционного диагностирования.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (Иден-тификаци-онный номер) |
Цифровой идентификатор программного обеспечения ( контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
«ПО STARe» |
STARe V12.00.exe |
12.00 |
9EC5F2261C9D793A 77446C8D03DE59F9 |
MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний соответствует уровню - «А» по МИ 3286-2010
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус прибора любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы прибора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе ««Приборы термического анализа Комбинированные DSC 1, TGA 1, TGA/DSC 1. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам термического анализа комбинированным DSC 1, TGA 1, TGA/DSC 1Техническая документация фирмы «Mettler-Toledo AG», Швейцария
Поверка
Поверкаосуществляется по документу МП 2416-0026-2013 «Приборы термического анализа
комбинированные DSC 1, TGA 1, TGA/DSC 1. Методика поверки», утвержденному 14 июня 2013 г. ГСИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Основные средства поверки:
- Стандартные образцы температур и теплот фазовых переходов ГСО 2313-82, ГСО 2314-82, ГСО 2315-82, ГСО 2316-82;
- Набор гирь от 1 мг до 500 мг класса точности Е 1 по ГОСТ 8.021-2005;
- Набор гирь от 1 г до 500 г класса точности Е 1 по ГОСТ 8.021-2005;
- Преобразователь термоэлектрический платинородий- платинородиевый эталонный первого разряда типа ПРО Зав. № 1-90, диапазон измерений температуры от 600 °С до 1800 °С по ГОСТ Р 52314-2005;
- Система поверки термопреобразователей автоматизированная АСПТ зав. № 22-368, диапазон измерений
-300..0.. .300 мВ предел допускаемой основной абсолютной погрешности ±(540’5 -|U|+ 2) мкВ.
Изготовитель
фирма «Mettler-Toledo AG», Швейцария, Im Langacher, 8606 Greifensee, Switzerland.Тел.: +41 1 944 22 11. Факс: +41 1 944 30 60, Интернет: http://www.mt.com
Заявитель
ЗАО «Меттлер-Толедо Восток» , 101000, Россия, Москва, Сретенский бульвар, д.6/1, офис 6, Тел. +7(495) 651-9886, Факс +7(499) 272-2274Эл. почта: inforus@mt.com, http://www.mtrus.com.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», Регистрационный номер 30001-10, 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-01-14 e-mail: info@vniim.ruПринцип измерения количества выделенной или поглощенной образцом теплоты основан на интегрировании во времени сигнала датчика, измеряющего разность тепловых потоков между 2-мя чашками, одна из которых заполнена образцом, при их одновременном регулируемом по скорости нагреве в печи до заданной температуры, контролируемой датчиком PT100.
Прибор DSC 1 представляет собой единый настольный модуль, содержащий печь и электронный блок управления и измерения. В приборе предусмотрено два варианта исполнения встроенного источника питания печи, обеспечивающего значения максимальной температуры нагрева до 500 и 700°С соответственно.
В базовой комплектации DSC 1 используется воздушное охлаждение печи. Рабочий диапазон может быть расширен в область низких температур использованием внешнего холодильника замкнутого контура (криостата) или системы охлаждения жидким азотом.
Принцип измерения температуры фазовых переходов основан на определении по кривой «тепловой поток - температура» точки начала отклонения от монотонности, определяемой пересечением экстраполяции низкотемпературной ветви пика кривой с базовой линией.
Приборы TGA/DSC 1 представляют собой измерительный комплекс, в котором объединены функции дифференциальной сканирующей калориметрии и высокочувствительных аналитических весов. Это конструктивное решение позволяет производить одновременно в одном эксперименте, на одном образце измерения калориметрических величин при различных термодинамических переходах, сопровождающихся изменением массы исследуемого образца, и при этом регистрировать это изменение.
Приборы TGA/DSC 1 выполнены в виде единого настольного измерительного модуля, состоящего из температурного блока (далее печь), блока измерителя изменения массы (далее весы), калориметрического датчика-держателя образцов на один или два образца, размещенного в печи с регулируемой температурой и скоростью нагрева, электронного блока управления и измерения.
Принцип измерения количества выделенной или поглощенной образцом теплоты основан на интегрировании во времени сигнала датчика, измеряющего разность тепловых потоков между 2-мя чашками, одна из которых заполнена образцом, при их одновременном регулируемом по скорости нагревании в печи до заданной температуры, контролируемой датчиком PT100.
Принцип действия весов основан на компенсации изменения веса образца электромагнитной силой, создаваемой системой автоматического уравновешивания. Измерительный узел весов термостатируется с помощью внешнего циркуляционного термостата.
Лист № 2 Всего листов 7 Модификации печей различаются верхним пределом температуры и объемом измерительной ячейки. Модификации весов отличаются диапазоном и дискретностью показаний значений массы.
Через дополнительно поставляемый специальный интерфейс приборы TGA/DSC 1 могут быть объединены с другими аналитическими приборами, например, инфракрасными Фурье-спектрометрами или масс-спектрометрами для анализа газообразных продуктов, выделяющихся при разложении образца в процессе нагрева, а также использоваться в комбинации с генераторами влажности для изучения процессов влагопоглощения.
Приборы выпускаются в следующих модификациях: SF/1100, LF/1100, LF/1600 Приборы TGA 1 представляют собой единый настольный модуль, содержащий печь, высокочувствительные аналитические весы и электронный блок управления.
Это конструктивное решение позволяет производить эксперименты, на одном образце при различных термодинамических переходах, сопровождающихся изменением массы исследуемого образца.
Приборы TGA 1 выполнены в виде единого настольного измерительного модуля, состоящего из температурного блока (далее печь), блока измерителя изменения массы (далее весы), держателя образца, размещенного в печи с регулируемой температурой и скоростью нагрева, электронного блока управления и измерения.
Принцип действия весов основан на компенсации изменения веса образца электромагнитной силой, создаваемой системой автоматического уравновешивания. Измерительный узел весов термостатируется с помощью внешнего циркуляционного термостата.
Модификации печей различаются объемом измерительной ячейки и достигаемыми скоростями нагрева. Модификации весов отличаются диапазоном и дискретностью показаний значений массы.
Через дополнительно поставляемый специальный интерфейс приборы TGA 1 могут быть объединены с другими аналитическими приборами, например, инфракрасными Фурье-спектрометрами или масс-спектрометрами для анализа газообразных продуктов, выделяющихся при разложении образца в процессе нагрева, а также использоваться в комбинации с генераторами влажности для изучения процессов влагопоглощения.
Приборы выпускаются в следующих модификациях: SF/1100, LF/1100.

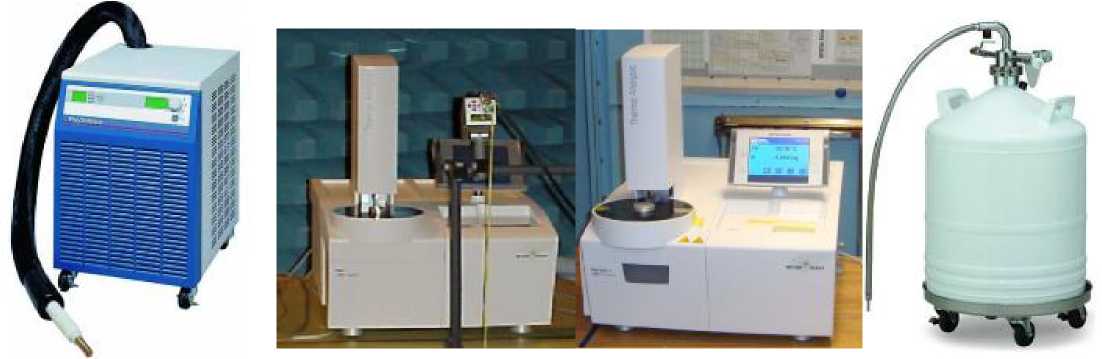

Рис.1 Внешний вид прибора термического анализа комбинированного DSC 1, TGA 1, TGA/DSC 1 с различными охлаждающими устройствами
Основной комплект поставки:
Прибор |
1 |
шт. |
набор принадлежностей |
1 |
набор |
силовой кабель |
1 |
шт. |
соединительный кабель |
1 |
шт. |
руководство по эксплуатации |
1 |
экз. |
методика поверки МП 2416-0026-2013 |
1 |
экз. |
Лист № 6 Всего листов 7 поставляется по отдельному заказу:
- Автоматическое устройство охлаждения жидким азотом (для диапазона рабочей температуры от минус 150 °С до 700 °С)
- Электрическое устройство охлаждения (для диапазона рабочей температуры от минус 100 °С до 700 °С)
- Автоматическое воздушное охлаждающие устройство (для диапазона рабочей темпе -ратуры от 25 °С до 700 °С)
- Персональный компьютер
Наименование характеристики |
Значение характеристики | ||||
DSC 1 |
TGA/DSC 1 | ||||
TGA 1 | |||||
SF/1100 |
LF/1100 |
LF/1600 | |||
DSC1/200 |
DSC1/400 | ||||
Диапазон измерений температуры, °С
|
от 25 до 500 от минус 100 до 500 от минус 150 до 500 |
от 25 до 700 от минус 100 до 700 от минус 150 до 700 |
от 25 до 1100 |
от 25 до 1600 | |
Объем исследуемого образца, мкл |
- |
до 100 |
до 900 | ||
Дискретность установки температуры, °С |
0,01 |
Наименование характеристики |
Значение характеристики | ||||
DSC 1 |
TGA/DSC 1 | ||||
TGA 1 | |||||
SF/1100 |
LF/1100 |
LF/1600 | |||
DSC1/200 |
DSC1/400 | ||||
Пределы допускаемой абсолютной погрешности измерения температуры, °С, в диапазонах
|
DSC 1 |
TGA/DSC 1 | |||
±0,5 ±0,8 ±0,8 |
±0,8 ±0,8 ±1,5 ±3,0 | ||||
Диапазон измерений удельной теплоты плавления, (только для DSC 1, TGA/DSC 1) Дж/г |
от 1,0 до 3000 | ||||
Пределы допускаемой относительной погрешности измерения удельной теплоты плавления (только для DSC 1, TGA/DSC 1), %, в диапазонах
-свыше 500 °С
|
±2,5 ±2,5 ±2,5 |
±3,0 ±4,0 ±5,0 | |||
Скорость нагрева образца, °С/мин. |
от 0,02 до 300 |
от 0,1 до 250 |
от 0,1 до 150 |
от 0,1 до 100 | |
Время охлаждения до 100 °С (не регулируемое), мин., не менее |
8 |
9 |
20 |
22 |
27 |
Потребляемый ток, А |
220 (+22/-33) | ||||
Частота питающего напряжения, Гц |
50 (±1) | ||||
Потребляемая мощность, В^А, не более |
600 | ||||
Масса, кг, не более |
35 |
44 |
Наименование характеристики |
Значение характеристики | ||||
DSC 1 |
TGA/DSC 1 | ||||
TGA 1 | |||||
SF/1100 |
LF/1100 |
LF/1600 | |||
DSC1/200 |
DSC1/400 | ||||
Габаритные размеры, мм, не более | |||||
глубина |
460 |
520 | |||
ширина |
280 |
630 | |||
высота |
630 |
280 | |||
Средний срок службы, лет |
10 |
Технические характеристики модификаций встроенных весов приборов TGA/DSC 1 и TGA 1
Наименование |
Значения характеристик для модификации весов | |||||||
MX1 |
XP1 |
UMX1 |
UXP1 |
MX5 |
XP5 |
UMX5 |
XPU5 | |
Наибольший предел взвешивания, г |
1,0 |
5,0 | ||||||
Дискретность показания массы, мкг |
1,0 |
0,1 |
1,0 |
0,1 | ||||
СКО показаний, |
1 п | |||||||
мкг, не более | ||||||||
Предел допускаемой абсолютной | ||||||||
погрешности из- |
30 | |||||||
мерений весов, мкг, не более |
Условия эксплуатации:
от 10 до 32
от 98,3 до 104,3
от 20 до 80 (при 30 °С)
Диапазон температуры окружающего воздуха, °С Диапазон атмосферного давления, кПа Диапазон относительной влажности воздуха, %
