Принцип действия компараторов основан на компенсации массы груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе сличаемого груза, преобразуется в цифровой, обрабатывается, и результат измерения выводится на дисплей терминала.

Конструктивно компараторы состоят из взвешивающего модуля и терминала. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Терминал оснащен сенсорной панелью для отображения результатов измерений и управления компаратором.

Взвешивающий модуль компараторов модификаций AX106, AX106H, AX107H, АХ206, AX1004, AX1005, AX1006, АХ2005, AX10005, AX12004 и AX20005 состоит из двух раздельных блоков - измерительного и процессорного, соединенных друг с другом специальным кабелем. Компараторы оснащены стеклянным защитным кожухом с возможностью конфигурации его формы. Компараторы модификаций AX106, AX106H, AX107H, АХ206, AX1004, AX1005, AX1006, АХ2005, AX10005 и AX20005 имеют подвесную грузоприемную платформу (чашку), а компаратор AX12004 дополнительно имеет устройство нагружения в виде поворотной платформы с двумя площадками и ручным управлением. Модификации AX106H, AX107H, AX1006, AX10005, AX20005, AX16004 и AX32004 имеют устройство нагружения в виде поворотной платформы с четырьмя площадками и автоматическим управлением. Компараторы укомплектованы двумя внутренними грузами для их автоматической настройки. Компараторы имеют дополнительные встроенные грузы-противовесы: AX106, AX106H, AX107H, AX1004, AX1005, AX2005 - 4 груза, AX10005 и АХ1006 - 8 грузов, AX206, AX12004 - 5 грузов, AX16004 - 11 грузов, AX32004 - 13 грузов, имеющие разные номинальные значения массы, которые позволяют производить определение мер массы методом сличения до наибольшего предела измерения. Терминал компараторов имеет графический интерфейс TouchScreen (сенсорный дисплей) для выбора функций управления компараторами.

Компараторы имеют следующие устройства и функции:

• - индикации стабильности показаний (Stability Detector);

• - фильтрации вибраций (Weighing Quality Adaptor);

• - управления инерционностью взвешивания (Weighing Mode Adaptor);

• - взвешивания в различных единицах измерения массы (г, мг, мкг, карат);

• - счета количества взвешиваемых образцов;

• - настройки встроенными грузами или внешней гирей;

• - автоматического запроса на выполнение настройки при изменении температуры (proFACT);

• - автоматического открывания защитного кожуха (SmartSense);

• - аналоговой индикации нагрузки (SmartTrac);

- хранения в памяти и вызов до 8- ми индивидуальных конфигураций методов взвешивания;

- задания нижней границы индикации диапазона взвешивания.

Встроенный настраиваемый последовательный интерфейс передачи данных стандарта RS232C/CL и, дополнительно устанавливаемый интерфейс LocalCan, позволяют подключение различных периферийных устройств (принтеров: RS-P42, LC-P43, LC-P45; дополнительного дисплея RS/LC-BLD; ножной педали LC-FS, компьютера и т.п.). Интерфейс LocalCan позволяет подключить одновременно к компараторам до 5-ти различных периферийных устройств.

Внешний вид компараторов показан на рисунках 1 - 3.

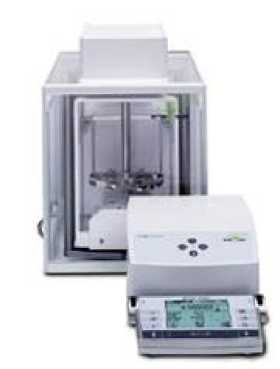

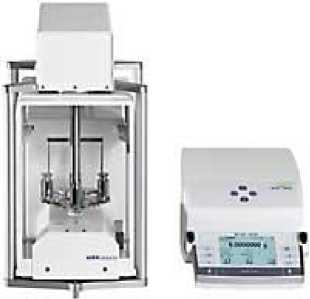

АХ106Н

АХ107Н

АХ206

Рисунок 1 - Внешний вид компараторов АХ106Н, АХ107Н и АХ206

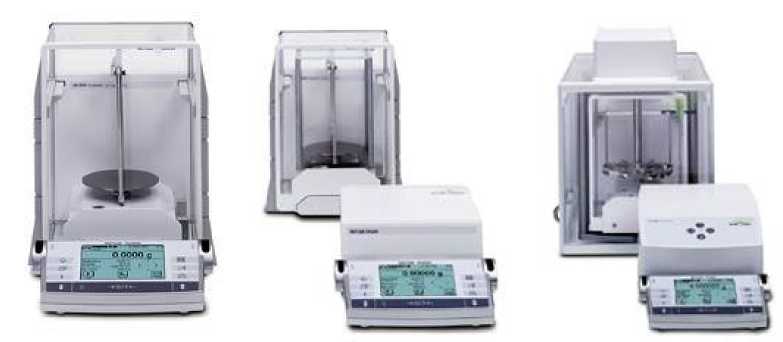

Рисунок 2 - Внешний вид компараторов АХ1004, АХ1005 и АХ1006

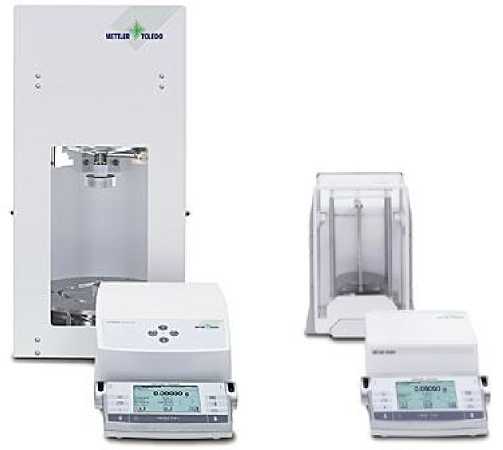

АХ10005

АХ2005

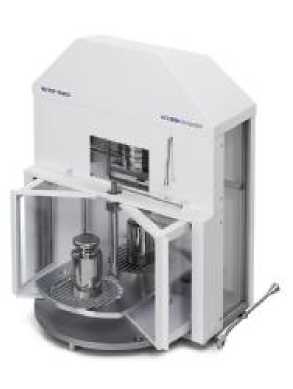

АХ12004

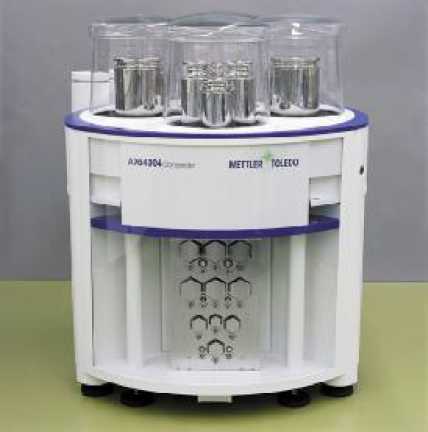

AX16004, AX32004, AX64004

Рисунок 3 - Внешний вид компараторов АХ10005, АХ2005, АХ12004 и

AX16004, AX32004, AX64004

Компараторы имеют следующие режимы работы:

- калибровки встроенным грузом ;

- автоматического выключения.

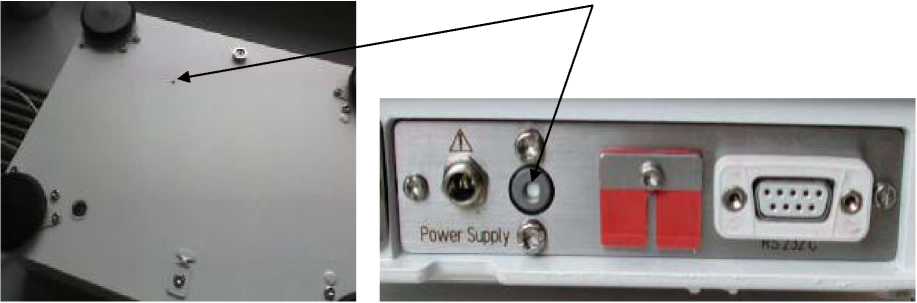

Знак поверки в виде наклейки наносится на корпус компаратора рядом с маркировочной табличкой. Схема пломбировки компараторов от несанкционированного доступа приведена на рисунке 4.

Место пломбировки

Рисунок 4 - Схема пломбировки от несанкционированного доступа

На корпусе компараторов прикреплена табличка, содержащая следующую маркировку: - наименование или товарный знак предприятия-изготовителя ;

- условное обозначение компаратора;

- номер по системе нумерации предприятия-изготовителя ;

- значение Max;

- значение действительной цены деления (d);

- знак утверждения типа средств измерений;

- год изготовления.

• 1. Компаратор массы АХ (модификация по заказу)................................................1 шт.

• 2. Руководство по эксплуатации ................................................................................1 экз.

• 3. Адаптер сетевого питания ......................................................................................1 шт.

• 4. Методика поверки МЦКЛ.0123.МП ......................................................................1 экз.

компараторов приведены в таблицах 2 - 6.

Таблица 2

Таблица 3

Окончание таблицы 3

Таблица 4

Минимальные значения сличаемых масс гирь классов точности по ГОСТ OIML R 111-1-2009 для каждой модификации указаны в таблице 6.

Электрическое питание:

- через адаптер от сети переменного тока с параметрами :

- напряжение, В                                                    от 187 до 242

- частота, Гц                                                            от 49 до 51

- от аккумуляторной батареи, В                                                     24

Таблица 5

Таблица 6 - Номинальное значение массы и класс точности сличаемых гирь по

ГОСТ OIML R 111-1-2009 для каждой модификации компараторов
