Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство c показывающим устройством. Весы оснащены ветрозащитной витриной. Общий вид весов показан на рисунке 1.

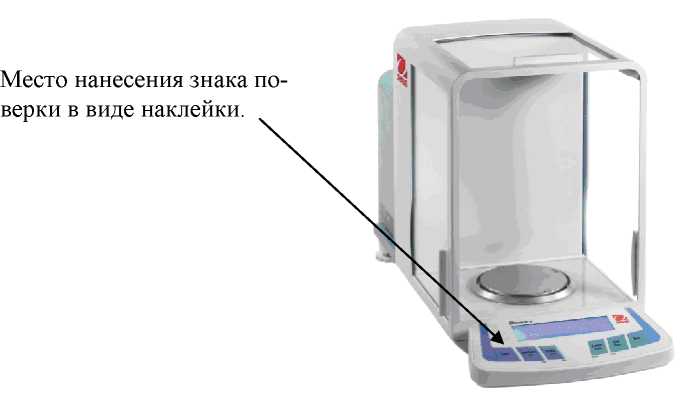

Рисунок 1 - Общий вид весов неавтоматического действия Discovery, место нанесения знака поверки в виде наклейки.

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Питание весов осуществляется через адаптер сетевого питания. Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

• - устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

• - полуавтоматическое устройство установки нуля (Т.2.7.2.2);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство уравновешивания тары (выборки массы тары) (Т.2.7.4.1);

• - вспомогательное показывающее устройство (3.4.1);

• - полуавтоматическое устройство юстировки чувствительности встроенным грузом (4.1.2.5);

• - взвешивание в различных единицах измерения массы - килограмм, миллиграмм, карат (2.1).

Весы оснащены последовательным интерфейсом передачи данных RS232C, для подключения различных периферийных устройств.

Весы имеют следующие режимы работы (4.20):

• - счетный режим;

• - суммирование;

- статистическая обработка;

- вычисление процентных соотношений.

Весы выпускаются в следующих модификациях: DV114C, DV214C, DV314C, DV215CD, отличающихся метрологическими характеристиками.

Знак поверки в виде наклейки наносится на корпус весов с лицевой стороны.

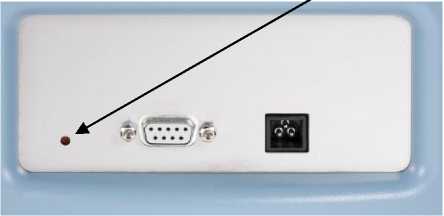

Место пломбировки (переключатель юстировки)

Рисунок 2 - Схема пломбировки.

• 1. Весы.................................................................................................................................1 шт.

• 2. Руководство по эксплуатации......................................................................................1 экз.

• 3. Адаптер сетевого питания.............................................................................................1 шт.

в зависимости от модификации весов приведены в таблице 2.

Таблица 2
