Номер по Госреестру СИ: 73982-19
73982-19 Анализаторы комбинированные
(M400 Type 3)
Назначение средства измерений:
Анализаторы комбинированные M400 Type 3 (далее - анализаторы) предназначены для измерений объёмной доли влаги и углекислого газа в газовых средах для контроля технологических процессов промышленных предприятий.
Внешний вид.
Анализаторы комбинированные
Рисунок № 1
Внешний вид.
Анализаторы комбинированные
Рисунок № 2
Общие сведения
Дата публикации - 21.10.2024
Срок свидетельства - 11.02.2024
Номер записи -
ID в реестре СИ - 537142
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
М-400 Type 3, M400 Type 3,
Производитель
Изготовитель - Фирма "Mettler-Toledo AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 4
Выдано извещений - 2
Кол-во периодических поверок - 4
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 547 дн.
Приказы РСТ, где упоминается данный тип СИ
№206 от 2019.02.11 Об утверждении типов средств измерений
Наличие аналогов СИ: Анализаторы комбинированные (M400 Type 3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Mettler-Toledo AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14280-94 01.12.1999 |
Весы для статического взвешивания, D, F, К, L2, N, PB, SB Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
14281-94 01.12.1999 |
Весы лабораторные электронные, UMT, МТ, АВ, AG, СВ, АМ, АТ, РВ, GB, SB, РМ, РМ-К, PR, SR Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
14864-95 01.10.2000 |
Плотномеры переносные, DA-110 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
2 года | |
|
15086-96 01.02.2001 |
Гири классов точности E1, E2, F1, Нет данных Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
15087-96 01.02.2001 |
Весы лабораторные электронные, PG, SG, PR Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
15088-96 01.02.2001 |
Компараторы массы, AT, PR, K Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
16140-97 01.05.2002 |
Весы, Spider Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
16141-97 01.05.2002 |
Весы, PS 7001-F Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
16142-97 01.05.2002 |
Весы, PB 7001-F Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
16313-08 01.01.2014 |
Весы электронные, Explorer Pro Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
16387-97 01.08.2002 |
Плотномеры, DA-110M Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
2 года | |
|
16388-97 01.08.2002 |
Плотномеры, DA-100M Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
2 года | |
|
16389-97 01.08.2002 |
Плотномеры, DA-300M, DA-310M Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
16535-97 01.10.2002 |
Анализаторы влажности галогенные, HR73, HG53 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
16548-97 01.10.2002 |
Кондуктометры, MC126 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
16618-97 01.10.2002 |
Анализаторы для измерения растворенного кислорода портативные, MO128 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
16619-97 01.10.2002 |
pH-метры, Delta-320, Delta-340, MP120, MP125 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
16620-97 01.10.2002 |
Иономеры, Delta-350, MA130 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
16892-97 01.01.2003 |
Кондуктометры, MC226 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
16893-97 01.01.2003 |
pH-метры, MP220, MP225, MP230 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
16894-97 01.01.2003 |
Иономеры, MA235 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
18694-08 01.01.2014 |
Весы лабораторные электронные, AB-S/FACT, PB-S/FACT Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
20782-13 22.11.2018 |
Компараторы массы, AX Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
22938-02 |
Весы платформенные, Spider 1-60 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
29891-12 20.02.2017 |
Титраторы автоматические, DL Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
37352-08 01.04.2013 |
Калориметры дифференциальные сканирующие, DSC 1 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
37356-08 01.04.2013 |
Устройства совмещенного термогравиметрического анализа и дифференциальной сканирующей калориметрии, TGA/DSC 1 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
39659-08 01.01.2014 |
Весы лабораторные электронные, X Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
40194-08 14.03.2019 |
Анализаторы влажности весовые, MB Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
40330-09 01.05.2014 |
Измерители влажности весовые, HG/HR Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
40628-09 23.07.2019 |
Титраторы влаги по Карлу Фишеру автоматические, Titration Compact Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
41280-09 01.10.2014 |
Анализаторы температуры плавления, MP50, MP70, MP90 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
42774-09 01.01.2015 |
Плотномеры, DA-100M Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
42899-09 26.11.2019 |
Титраторы автоматические, Compact мод. G20 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
43169-09 01.01.2015 |
Весы лабораторные, MS, ML Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
43774-10 01.04.2015 |
Гири классов точности F2, M1 цилиндрические с рукояткой, Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
44050-10 01.04.2015 |
Калориметры дифференциальные сканирующие, DSC Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
44178-10 01.04.2015 |
Рефрактометры-плотномеры, DM40, DM45 Delta Range, DM50, DX40, DX45 Delta Range, DX50, RM40, RM50, RX40, RX50 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
44178-15 14.04.2020 |
Плотномеры-рефрактометры, DM и RM Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
44573-10 01.08.2015 |
Весы лабораторные, XP Analytical Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
48804-11 29.12.2016 |
Весы неавтоматического действия, XS Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
49793-12 05.05.2017 |
Весы неавтоматического действия, Discovery Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
50453-12 09.07.2017 |
Анализаторы жидкости, SevenCompact мод. S220, S230, S223 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
50786-12 30.07.2017 |
Весы неавтоматического действия, XP Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
51488-12 12.10.2017 |
Компараторы массы, XP, XS Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
52699-13 08.02.2018 |
Анализаторы влажности весовые, HX204, HS153, HB43-S, MJ33 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
54917-13 23.09.2018 |
Приборы термического анализа комбинированные, DSC 1, TGA 1, TGA DSC 1 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
56683-14 27.02.2019 |
Весы, MCP Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
56684-14 27.02.2019 |
Весы неавтоматического действия, X Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
58016-14 23.07.2019 |
Весы неавтоматического действия, MS, ML Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
66502-17 03.02.2027 |
Приборы комбинированные термического анализа, DSC x/x+, HP DSC x+, TGA/DSC x/x+, TGA x, TMA/SDTA x/x+, DMA/SDTA x, DMA x Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
73982-19 11.02.2024 |
Анализаторы комбинированные, M400 Type 3 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
Кто поверяет Анализаторы комбинированные (M400 Type 3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 3 | 2 | 3 | 0 | 3 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы комбинированные (M400 Type 3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Конструкция анализаторов комбинированных M400 Type 3 исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SW.bin |
|
Номер версии (идентификационный номер ПО |
не ниже 1.0.0 |
|
Цифровой идентификатор ПО |
7F74LC96F6526G9XZ3J682259845H8R2K |
Знак утверждения типа
Знак утверждения типананосят на титульный лист Руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам комбинированным модели М400 Type 3
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
Техническая документация фирмы-изготовителя «Mettler-Toledo AG», Швейцария
Техническая документация фирмы-изготовителя «Mettler-Toledo Instruments (Shanghai) Co., Ltd.», Китай
Поверка
Поверкаосуществляется по документу МП 205-16-2018 «Анализаторы комбинированные M400 Type 3. Методика поверки», утвержденному ФГУП «ВНИИМС» 24 сентября 2018 г.
Основные средства поверки:
-
- ГСО 10540-2014 состава смеси диоксида углерода в азоте;
-
- генератор газовых смесей ГГС-03-03 (рег. №19351-00);
-
- гигрометр точки росы Michell Instruments модификации S8000 RS (рег. № 59944-15);
-
- генератор влажного газа Michell Instruments модификация VDS-3 (рег. № 48434-11);
-
- азот газообразный особой чистоты сорт 1-й по ГОСТ 9392-74.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Mettler-Toledo AG», Швейцария
Адрес: Im Hackacker 15, CH - 8902 Urdorf, Switzerland
Фирма «Mettler-Toledo Instruments (Shanghai) Co., Ltd.», Китай
Адрес: 589 Gui Ping Road, Cao He Jing 200233 Shanghai, Peoples Republic of China
Заявитель
Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток»)
ИНН 7705125499
Адрес: 101000, г. Москва, Сретенский б-р, д. 6/1, оф. 6
Тел.: (495) 651-98-86
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77/(495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

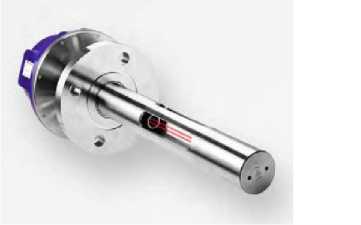

Анализаторы комбинированные M400 Type 3 комплектуются датчиками GPro 500 TDL, предназначенными для измерений содержания углекислого газа и вдаги.
Принцип действия датчиков GPro 500 TDL основан на абсорбционной спектроскопии с настраиваемым диодным лазером (TDL). Датчики предназначены для непрерывного контроля газа in-situ в вытяжных шахтах, трубах и других подобных системах и обеспечивают измерение среднего значения объемной доли газа внутри оптического канала без необходимости их юстировки.
Конструктивно анализаторы представляют собой одноканальные приборы и состоят из вторичного и первичного преобразователей (GPro 500 TDL). Вторичный преобразователь представляет собой микропроцессорный блок с жидкокристаллическим дисплеем и клавиатурой.
Датчики GPro 500 TDL подсоединяются к анализатору M400 с помощью соединительной коробки, через которую также в измерительную головку поступают аналоговые сигналы от 4 до 20 мА от датчиков температуры и давления, используемые для коррекции выходного сигнала по температуре и давлению.
На экране анализатора M400 Type 3 отображаются измеренные значения объемной доли диоксида углерода и влаги, температуры и давления процесса, а также коэффициента пропускания. Результаты измерений и параметры конфигурации приборов отображаются на четырехстрочном жидкокристаллическом дисплее с подсветкой.
Анализаторы имеют встроенный интерфейс RS 485 для передачи данных и сервисный интерфейс Ethernet. Интерфейс Ethernet может использоваться для вывода данных и централизованного конфигурирования прибора с персонального компьютера.
Общий вид анализатора комбинированного M400 Type 3 приведен на рисунке 1.
Пломбирование анализаторов не предусмотрено.

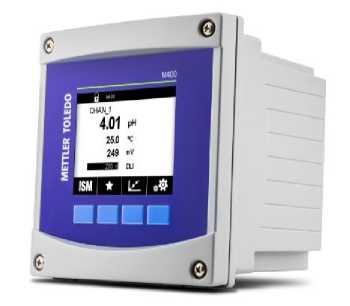

Рисунок 1 - Общий вид анализаторов комбинированных M400 Type 3.
Таблица 2 -Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли углекислого газа, % |
от 0 до 100 |
|
Пределы допускаемой погрешности измерений объемной доли углекислого газа, %:
|
±5 ±5 |
|
Диапазон показаний объёмной доли влаги, млн-1 |
от 5 до 200000 |
|
Диапазон измерений объёмной доли влаги, млн-1 |
от 5 до 30000 |
|
Пределы допускаемой погрешности измерений объёмной доли влаги, %:
|
±5 ±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
220+Ц 50±1 |
|
Габаритные размеры, мм, не более: | |
|
- анализатор M400 Type 3 | |
|
- высота |
150 |
|
- длина |
150 |
|
- ширина |
136 |
|
- датчик GPro 500 TDL | |
|
- длина |
878 |
|
- диаметр |
175,5 |
|
Масса, кг, не более: | |
|
- анализатор M400 Type 3 |
1,5 |
|
- датчик GPro 500 TDL |
16 |
|
Условия эксплуатации:
|
от -10 до +55 95 от 84 до 106,7 |
