Номер по Госреестру СИ: 56683-14
56683-14 Весы
(MCP)
Назначение средства измерений:
Весы МСР (далее - весы МСР) предназначены для статических измерений массы.

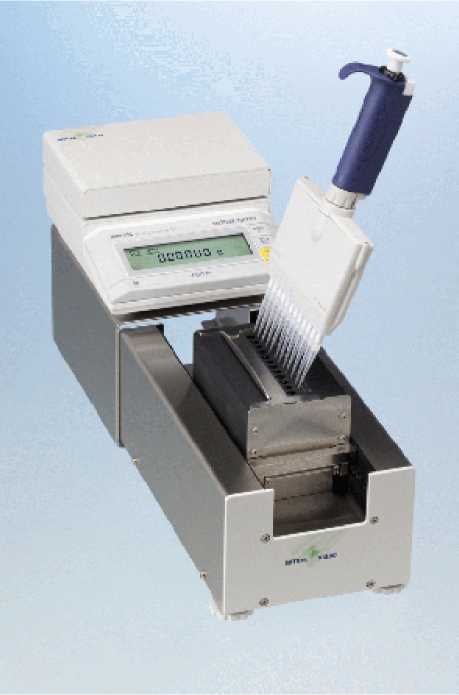

Внешний вид.
Весы
Рисунок № 1

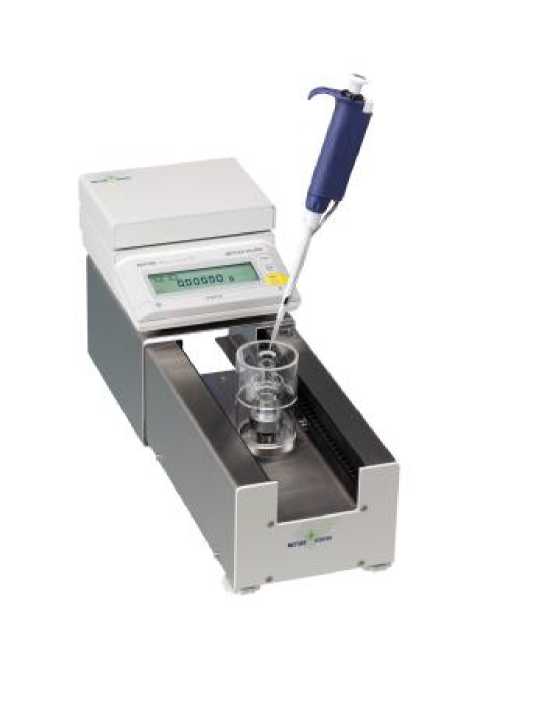

Внешний вид.
Весы
Рисунок № 2
Внешний вид.
Весы
Рисунок № 3
Внешний вид.
Весы
Рисунок № 4
Внешний вид.
Весы
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.02.2019
Номер записи - 147031
ID в реестре СИ - 369431
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, МСР105, модификация MCP 105, модификации MCP 105, мод. MCP105, MCP,
Производитель
Изготовитель - Фирма "Mettler-Toledo AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Статистика
Кол-во поверок - 37
Выдано извещений - 1
Кол-во периодических поверок - 3
Кол-во средств измерений - 4
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 1655 дн.
Приказы РСТ, где упоминается данный тип СИ
№225 от 2014.02.26 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 56670-14 по 56678-14,31654-14,56679-14 по 56685-14)
№678 от 2023.03.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Композиты, конструкции и изделия из них" (ТК 497)
Наличие аналогов СИ: Весы (MCP)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Mettler-Toledo AG"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
14280-94 01.12.1999 |
Весы для статического взвешивания, D, F, К, L2, N, PB, SB Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
14281-94 01.12.1999 |
Весы лабораторные электронные, UMT, МТ, АВ, AG, СВ, АМ, АТ, РВ, GB, SB, РМ, РМ-К, PR, SR Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
14864-95 01.10.2000 |
Плотномеры переносные, DA-110 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
2 года | |
15086-96 01.02.2001 |
Гири классов точности E1, E2, F1, Нет данных Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
15087-96 01.02.2001 |
Весы лабораторные электронные, PG, SG, PR Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
15088-96 01.02.2001 |
Компараторы массы, AT, PR, K Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
16140-97 01.05.2002 |
Весы, Spider Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
16141-97 01.05.2002 |
Весы, PS 7001-F Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
16142-97 01.05.2002 |
Весы, PB 7001-F Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
16313-08 01.01.2014 |
Весы электронные, Explorer Pro Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
16387-97 01.08.2002 |
Плотномеры, DA-110M Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
2 года | |
16388-97 01.08.2002 |
Плотномеры, DA-100M Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
2 года | |
16389-97 01.08.2002 |
Плотномеры, DA-300M, DA-310M Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
16535-97 01.10.2002 |
Анализаторы влажности галогенные, HR73, HG53 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
16548-97 01.10.2002 |
Кондуктометры, MC126 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
16618-97 01.10.2002 |
Анализаторы для измерения растворенного кислорода портативные, MO128 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
16619-97 01.10.2002 |
pH-метры, Delta-320, Delta-340, MP120, MP125 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
16620-97 01.10.2002 |
Иономеры, Delta-350, MA130 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
16892-97 01.01.2003 |
Кондуктометры, MC226 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
16893-97 01.01.2003 |
pH-метры, MP220, MP225, MP230 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
16894-97 01.01.2003 |
Иономеры, MA235 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
18694-08 01.01.2014 |
Весы лабораторные электронные, AB-S/FACT, PB-S/FACT Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
20782-13 22.11.2018 |
Компараторы массы, AX Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
22938-02 |
Весы платформенные, Spider 1-60 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
1 год | |
29891-12 20.02.2017 |
Титраторы автоматические, DL Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
37352-08 01.04.2013 |
Калориметры дифференциальные сканирующие, DSC 1 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
37356-08 01.04.2013 |
Устройства совмещенного термогравиметрического анализа и дифференциальной сканирующей калориметрии, TGA/DSC 1 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
39659-08 01.01.2014 |
Весы лабораторные электронные, X Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
40194-08 14.03.2019 |
Анализаторы влажности весовые, MB Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
40330-09 01.05.2014 |
Измерители влажности весовые, HG/HR Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
40628-09 23.07.2019 |
Титраторы влаги по Карлу Фишеру автоматические, Titration Compact Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
41280-09 01.10.2014 |
Анализаторы температуры плавления, MP50, MP70, MP90 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
42774-09 01.01.2015 |
Плотномеры, DA-100M Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
42899-09 26.11.2019 |
Титраторы автоматические, Compact мод. G20 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
43169-09 01.01.2015 |
Весы лабораторные, MS, ML Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
43774-10 01.04.2015 |
Гири классов точности F2, M1 цилиндрические с рукояткой, Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
44050-10 01.04.2015 |
Калориметры дифференциальные сканирующие, DSC Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
44178-10 01.04.2015 |
Рефрактометры-плотномеры, DM40, DM45 Delta Range, DM50, DX40, DX45 Delta Range, DX50, RM40, RM50, RX40, RX50 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
44178-15 14.04.2020 |
Плотномеры-рефрактометры, DM и RM Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
44573-10 01.08.2015 |
Весы лабораторные, XP Analytical Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
48804-11 29.12.2016 |
Весы неавтоматического действия, XS Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
49793-12 05.05.2017 |
Весы неавтоматического действия, Discovery Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
50453-12 09.07.2017 |
Анализаторы жидкости, SevenCompact мод. S220, S230, S223 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
50786-12 30.07.2017 |
Весы неавтоматического действия, XP Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
51488-12 12.10.2017 |
Компараторы массы, XP, XS Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
52699-13 08.02.2018 |
Анализаторы влажности весовые, HX204, HS153, HB43-S, MJ33 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
54917-13 23.09.2018 |
Приборы термического анализа комбинированные, DSC 1, TGA 1, TGA DSC 1 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
56683-14 27.02.2019 |
Весы, MCP Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
56684-14 27.02.2019 |
Весы неавтоматического действия, X Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
58016-14 23.07.2019 |
Весы неавтоматического действия, MS, ML Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
66502-17 03.02.2027 |
Приборы комбинированные термического анализа, DSC x/x+, HP DSC x+, TGA/DSC x/x+, TGA x, TMA/SDTA x/x+, DMA/SDTA x, DMA x Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
73982-19 11.02.2024 |
Анализаторы комбинированные, M400 Type 3 Фирма "Mettler-Toledo AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
Кто поверяет Весы (MCP)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 1 | 0 | 0 | 0 | ||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "ФЕРРАТА" (RA.RU.310646) | 4 | 1 | 4 | 0 | 0 | 4 | 4 | 0 | ||
ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "Феррата" (1329) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Дагестанский ЦСМ» (RA.RU.311505) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Весы (MCP)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
2929 | 2908 |
ФБУ УРАЛТЕСТ Свердловская область |
3796 | 2908 |
ФГУП РФЯЦ ВНИИТФ им. академика Е.И.Забабахина Челябинская область |
2000 | 2908 |
Программное обеспечение
В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.
Таблица 2- Идентификационные данные ПО
Наимено вание программ много обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор метрологически значимой части программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ПО МСР |
1 |
1.хх/1.хх |
- |
- |
Идентификация программы осуществляется путем просмотра номера версии программного обеспечения на дисплее весов после включения.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010 для весов, оснащенных интерфейсом связи.
Влияние ПО учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации и на корпус весов рядом с маркировкой изготовителя в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе «Весы МСР. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам МСР
-
1. ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений массы.
-
2. ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
-
3. Техническая документация изготовителя.
Поверка
Поверкаосуществляется по методике поверке МП 2301-0140-2013 «Весы МСР. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 10.12.2013 г.
Основные средства поверки: эталонные гири 1-го разряда в соответствии с ГОСТ 8.021-2005.
Изготовитель
Фирма "Mettler-Toledo AG", Швейцария
Адрес: Im Langacher, 8606 Greifensee, Switzerland
Заявитель
ЗАО «Меттлер-Толедо Восток», г. Москва
Адрес: 101000, Москва, Сретенский бульвар, д.6/1, офис 6
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» Регистрационный номер 30001-10
Адрес: Санкт-Петербург, 190005, Московский пр., 19,
тел: +7 812 251-7601, + 7 812 327-5835, факс: +7 812 713-0114,
e-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.
Весы МСР применяют для высокоточного измерения массы, в том числе при поверке и калибровке одноканальных и многоканальных дозаторов (до 12 каналов), приводимых в действие поршнем (пипеточные дозаторы, шприцы, бюретки и т.д).
Конструктивно системы MCP состоят из весоизмерительного устройства, терминала, блока управления двигателем. В состав весоизмерительного устройства входит грузоприемное устройство, испарительная ловушка (может быть двух типов на 12 каналов и на 1 канал), комплекты для проверки одноканальных и многоканальных дозаторов. Питание осуществляется через блок питания.
Весы МСР снабжены полуавтоматическим устройством юстировки чувствительности, устройством установки по уровню.
Весы МСР выпускаются в двух вариантах исполнения: MCP105 и MCP105-E. MCP105-E сетевая модификация прибора, поддерживающая работу двух или пяти весов с одним компьютером для оптимизации процесса калибровки дозаторов.
Весы MCP имеют следующие функции и режимы:
-
- функция контроля сходимости результатов измерений;
-
- адаптер процесса взвешивания;
-
- 3-уровневую систему фильтрации вибраций;
-
- функция повторного измерения контейнера;
-
- задание предела заполняемости контейнеров.
Система имеет встроенный настраиваемый последовательный интерфейс передачи данных стандарта RS232C.
Рисунок 2 - Общий вид весов.
METTLER TOLEDO
Made
in Switzerland
SNR
TDNR
1120503103
26080842-0
Рисунок 3 - Маркировка весов МСР: весоизмерительного устройства и терминала
Маркировка производится на фирменных пластинах (Рис. 3).
Маркировка весоизмерительного устройства:
-
- обозначение;
-
- торговая марка изготовителя;
- серийный номер ;
- параметры электропитания ;
- знак соответствия требованиям основных директив ЕС.
Маркировка терминала:
- обозначение ;
- торговая марка изготовителя ;
- серийный номер ;
- параметры электропитания .
-
1 Большой транспортировочный кейс - 1 шт.
-
2 Терминал - 1 шт.
-
4 Весоизмерительный блок - 1 шт.
-
5 Держатель с крышкой и задвижкой - 1 шт.
-
6 Рамка держателя - 1 шт.
-
7 Блок питания для терминала - 1 шт.
-
8 Комплект соединительных кабелей - 1 компл.
-
9 Блок питания для модуля управления измерительным модулем - 1 шт.
-
10 Малый транспортировочный кейс - 1 шт.
-
11 Контейнеры 13 шт.
-
12 Держатель весовой приставки на 12 каналов - 1 шт.
-
13 Комплект для работы с одноканальными пипетками - 1 шт.
-
14 Преобразователь интерфейса USB-RS232 - 1 шт.
-
15 Руководство по эксплуатации - 1 экз.
-
16 Методика поверки МП 2301-0140-2013 - 1 экз.
______, включая показатели точности:
MCP105, MCP105-E | |
Максимальная нагрузка (Max), г |
101 |
Действительная цена деления (d), мг |
0,01 |
Пределы допускаемой погрешности,мг |
± 0,5 |
СКО показаний, мг, не более |
0,05 |
Время стабилизации, с |
5 |
Наименьший измеряемый объем, мкл |
10 |
Количество каналов |
1...12 |
Объем контейнеров, мл |
16 |
Время измерения для 8/12 каналов, с (включая повторное измерение первого контейнера) |
70 / 110 |
Габаритные размеры, мм, не более |
296;171;164 |
MCP105, MCP105-E | |
Масса , кг, не более |
8 |
Параметры блока сетевого питания: |
220 +22 |
-входное напряжение, В |
- 33 |
-частота, Гц |
50±1 |
Потребляемая мощность, В •А, не более |
27 |
Условия эксплуатации: | |
- предельные значения температуры (Tmin, Tmax) , °С |
от плюс 18 до плюс 22 |
- относительная влажность воздуха (без конденсации), % |
от 30 до 80 |
Средний срок службы, лет, |
10 |
Вероятность безотказной работы за 2000 ч |
0,95 |
