Номер по Госреестру СИ: 39000-08
39000-08 pH-метры
(PHT 810, PHX 800, EBI 30-pH)
Назначение средства измерений:
pH-метры "PHT 810", "PHX 800", "EBI 30-pH" (далее - pH-метры) предназначены для измерения показателя pH в жидкостях.
Внешний вид.
pH-метры
Рисунок № 1
Внешний вид.
pH-метры
Рисунок № 2
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
PHT 810 (встроенная часть) |
PHT810.txt |
1.10.0 |
по номеру версии |
- |
PHX 800 (встроенная часть) |
ecophplus- v1301(3cal) |
1.30.1 |
по номеру версии |
- |
EBI 30-pH (встроенная часть) |
EBI30pH_V130.hex |
1.30.0 |
по номеру версии |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
"А" - не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных изменений
Влияние программного обеспечения pH-метров учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель прибора методом штемпелевания и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийописаны в руководстве по эксплуатации «pH-метры «PHT 810», «PHX 800», «EBI 30-pH»».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к pH-метрам "PHT 810", "PHX 800", "EBI 30-pH"
ГОСТ 22729-84 "Анализаторы жидкостей. ГСП. Общие технические условия".
ГОСТ 8.120-99 "ГСИ. Государственная поверочная схема для средств измерений рН". Техническая документация фирмы "ebro Electronic GmbH & Co.KG ", Германия.
Поверка
Поверкаосуществляется по документу МП 39000-08 «Инструкция. pH-метры «PHT 810», «PHX 800», «EBI 30-pH». Методика поверки», утвержденному ФГУП «ВНИИМС» 13.10.2008 г.
Для поверки применяют буферные растворы II-ого разряда по ГОСТ 8.120-99, приготовленные из стандарт-титров по ТУ 2642-001-42218836-96.
Изготовитель
Фирма "ebro Electronic GmbH & Co.KG ", Германия.
Адрес: Peringerstrase 10, D-85055 Ingolstadt.
Тел. +49 (0) 841-954780, www.ebro.de.
Заявитель
Автономная некоммерческая организация "Аналитика и Высокие Технологии" (АНО "АВТех"), г. Москва
Адрес: 125124, г. Москва, 3-я ул. Ямского поля, владение 2
Тел.(495) 937-34-41, 257-02-50, факс: (495) 937-34-18, 257-02-61
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия приборов основан на измерении разности потенциалов в электродной системе включающей измерительный и вспомогательный электроды и датчик температуры для непрерывного ее измерения.
В качестве измерительного электрода при измерении (рН) используется стеклянный электрод.
В качестве датчика температуры используется полупроводниковый диод, напряжение прямого смещения р-n перехода которого при заданном постоянном токе пропорционально абсолютной температуре диода.
Внутренний микропроцессор управляет работой приборов, осуществляет градуировку и проводит диагностику рН-метров, а также обработку результатов измерений. Для каждой модели предусмотрен ввод сигнала от преобразователя температуры, что позволяет осуществлять температурную компенсацию значений рН.
Рисунок 1 - Общий вид pH-метра PHX 800
Рисунок 2 - Общий вид рН-метра "EBI 30-pH"

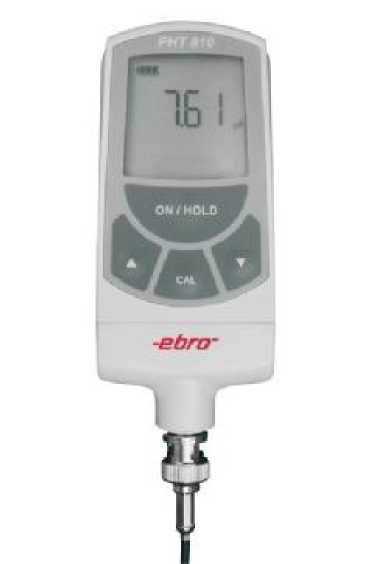

Рисунок 3 - Общий вид рН-метра "PHT 810
pH-метр ("PHT 810", "PHX 800", "EBI 30-pH" - по заказу).
Комплект ЗИП - 1 компл.
Руководство по эксплуатации - 1 экз. Методика поверки - 1 экз.
Диапазон измерений pH от 0 до 14
Пределы допускаемой абсолютной погрешности измерений pH
Напряжение питания батареи, В
Габаритные размеры, мм, не более:
"PHT 810" 115х54х22
"PHX 800" 170х32х15
"EBI 30-pH" 400х025
Масса, г, не более:
Условия эксплуатации:
о
- температура окружающей среды, С
"PHT 810", "PHX 800" от 0 до 50
"EBI 30-pH" от 0 до 100
