№2306 от 19.10.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 284297
О внесении изменений в сведения об утвержденных типах средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 2306 от 19.10.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
2306
___19 октября 2021 г.
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые
к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением настоящего приказа оставляю за собой. Подлинник электронного документа, подписанного ЭП,
хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Руководитель
А.П.Шалаев
сертификат: 028BB2870OA0AC3E9843FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «19» октября 2021 г. № 2306
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
Отменяемые сведения |
У станавливаемые сведения |
Отменяемые сведения |
У станавливаемые сведения | |||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1. |
Приборы электроизмерительные |
ЭА2230, ЭА2231, ЭА2232, ЭА2233, ЭА2239, ЭВ2231, ЭВ2233 |
48447-11 |
Закрытое акционерное общество «Производственное объединение «Электроточприбор» (ЗАО «ПО «ЭТП») Юридический адрес: 644046, г. Омск, ул. Учебная, 119 «Б» |
Закрытое акционерное общество «Производственное объединение «Электроточприбор» (ЗАО «ПО «ЭТП») Юридический адрес: 644042, г. Омск, пр. Карла Маркса, 18, литер С1, офис 300 |
Закрытое акционерное общество «Производственное объединение «Электроточприбор» (ЗАО «ПО «ЭТП»), г. Омск | ||
2. |
Тахометры электронные |
Testo |
48431-11 |
Testo AG, Германия |
Testo SE & Co. KGaA, Германия |
Общество с ограниченной ответственностью «Тэсто Рус» (ООО «Тэсто Рус»), г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» октября 2021 г. № 2306
Лист № 1
Регистрационный № 48431-11
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тахометры электронные Testo
Назначение средства измеренийТахометры электронные Testo предназначены для бесконтактного измерения частоты вращения или возвратно-поступательного движения различных объектов.
Описание средства измеренийПринцип работы тахометров электронных Testo основан на преобразовании частоты вращения объекта в последовательность импульсов, подаваемых на вход тахометра. Количество импульсов, зарегистрированных за определенный стабильный интервал времени, пропорционален частоте вращения объекта.
Тахометры электронные Testo выпускаются в 5 исполнениях: вращения в диапазоне 30.. .300000 об/мин.
Фототахометры электронные Testo-460 |
предназначены |
для |
измерения |
частоты |
вращения в диапазоне 100.30000 об/мин. Фототахометры электронные Testo-465 |
предназначены |
для |
измерения |
частоты |
вращения в диапазоне 20.99999 об/мин. Фототахометры электронные Testo-470 |
предназначены |
для |
измерения |
частоты |
вращения в диапазоне 20.99999 об/мин. Строботахометры электронные Testo-476 |
предназначены |
для |
измерения |
частоты |
вращения в диапазоне 30.12500 об/мин. Строботахометры электронные Testo-477 |
предназначены |
для |
измерения |
частоты |
Конструктивно тахометры электронные Testo представляют собой единый блок обработки сигнала. Встроенный микропроцессор управляет питанием излучателя и преобразует полученный от датчика отраженный сигнал в единицы измерения частоты вращения. При использовании стробоскопического принципа, микропроцессор преобразует заданную частоту вращения в управляющий сигнал питания лампы-вспышки.
Внешний вид тахометров электронных Testo и схема пломбировки приведены на рисунках:

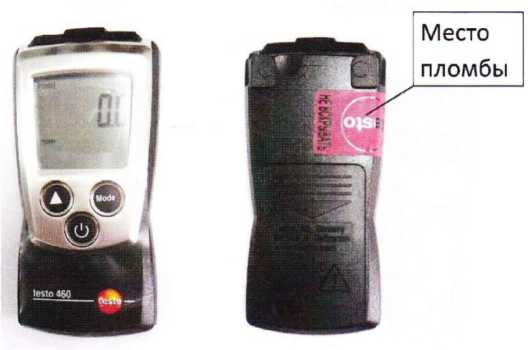

Рисунок 1. Фототахометр электронный Testo-460

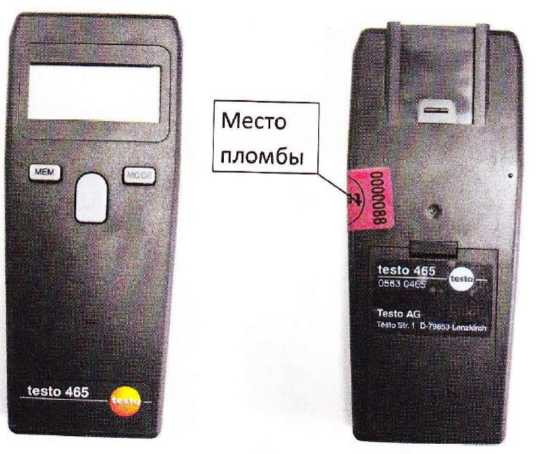

Рисунок 2. Фототахометр электронный Testo-465

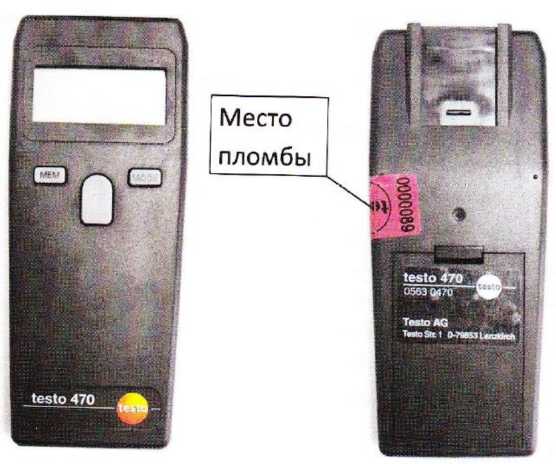

Рисунок 3. Фототахометр электронный Testo-470
Программное обеспечение
Идентификационные данные программного обеспечения:
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Встроенное ПО |
460S000 |
V 1.00 |
8F388A73 |
CRC32 |
465S004 |
V 1.00 |
A4BD691E |
CRC32 | |
470S004 |
V 1.00 |
ADC4466T |
CRC32 | |
476S003 |
V 1.10 |
07T897FA |
CRC32 | |
477S007 |
V 1.20 |
82D1C9T3 |
CRC32 |

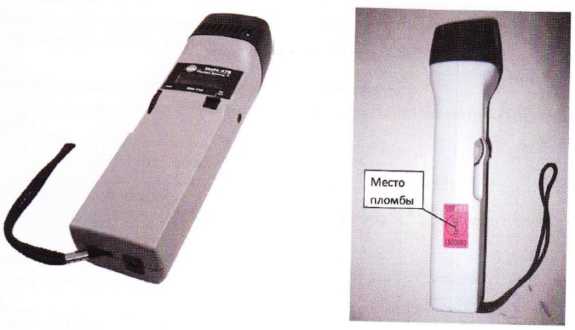

Рисунок 4. Строботахометр электронный Testo-476

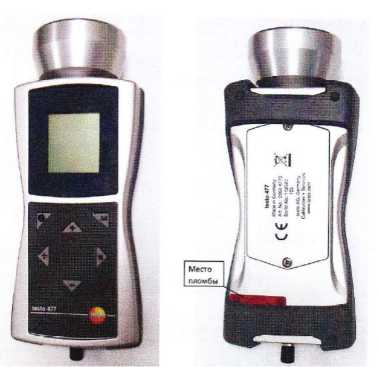

Рисунок 5. Строботахометр электронный Testo-477
Защита программного обеспечения осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства приборов. Установленный бит защиты запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти. Перепрограммирование прибора возможно только на предприятии-изготовителе.
Метрологические и технические характеристики
Метрологические и технические характеристики тахометров электронных Testo приведены в таблице 1.
Таблица 1
Testo-460 |
Testo-465 |
Testo-470 |
Testo-470 |
Testo-477 | |
Диапазон измерений частоты вращения, об/мин |
100.30000 |
20.99999 |
20.99999 |
30.12500 |
30.300000 |
Пределы допускаемой относительной погрешности частоты вращения, % |
±0,05 |
±0,05 |
±0,05 |
±0,05 |
±0,05 |
Элементы питания |
2 шт. типа ААА по 1,5В |
2 шт. типа ААА по 1,5В |
2 шт. типа ААА по 1,5В |
Аккумул. типа NiMH |
3 шт. типа АА по 1,5В |
Рабочий диапазон температур, °С: |
0...+50 |
0.+50 |
0.+50 |
0.+40 |
0.+40 |
Условия хранения, °С |
-40.+70 |
-20.+70 |
-20.+70 |
-25.+70 |
-20.+70 |
Габаритные размеры (д/ш/в), мм, не более: |
119/46/25 |
160/60/15 |
160/60/15 |
240/65/40 |
191/82/60 |
Масса, г, не более: |
85 |
50 |
50 |
465 |
400 |
Знак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации тахометра методом печати.
Комплектность средства измерений
комплект тахометра электронного Testo входят: | ||
№ пп |
Изделия |
Кол-во |
1 |
Тахометр электронный Testo (в зависимости от исполнения) |
1 шт. |
2 |
Элементы питания |
2 шт. |
3 |
Руководство по эксплуатации |
1 экз. |
4 |
Методика поверки |
1 экз. |
Измерения проводятся в соответствии с документом «Тахометр электронный Testo. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тахометрам электронным TestoГОСТ 18303-72 Тахометры. Термины и определения.
ГОСТ 21339-82 Тахометры. Общие технические условия. «Тахометры электронные Testo» Руководство по эксплуатации
ИзготовительПолное наименование организации: Testo SE & Co. KGaA
адрес: Postfach 1140, 79849 Lenzkirch, Testo-Strasse 1
Телефон 07653 861-700, Факс: 07653 681-701, E-mail: info@testo.de
Испытательный центрГосударственный Центр испытаний средств измерений ООО «ТестИнТех» (ГЦИ СИ ООО «ТестИнТех»)
Адрес: 123308, Москва, ул. Мневники, д.1
Аттестат аккредитации № 30149-11
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» октября 2021 г. № 2306
Лист № 1
Всего листов 11
Регистрационный № 48447-11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы электроизмерительные ЭА2230, ЭА2231, ЭА2232, ЭА2233, ЭА2239, ЭВ2231, ЭВ2233
Назначение средства измеренийПриборы электроизмерительные ЭА2230, ЭА2231, ЭА2232, ЭА2233, ЭА2239, ЭВ2231, ЭВ2233 (далее - приборы) предназначены для измерения напряжения и силы тока в цепях постоянного тока.
Описание средства измеренийПринцип действия приборов основан на взаимодействии магнитного поля постоянного магнита с электрическим током, проходящим по обмотке рамки.
Приборы представляют собой микроамперметры, миллиамперметры, амперметры, килоамперметры, вольтамперметры, вольтметры, киловольтметры, щитовые магнитоэлектрической системы со стрелочными указателями, с подвижной частью на кернах и растяжках.
Конструктивно прибор состоит из пластикового корпуса со стеклянным окном, внутри которого установлена магнитно-электрической система со шкалой и стрелочным указателем.
Применяются в различных отраслях промышленного производства.
Внешний вид и схемы пломбирования приборов представлены на рисунках 1, 2.
Клеймо ОТК

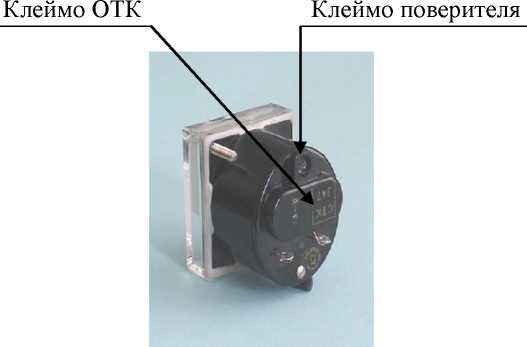

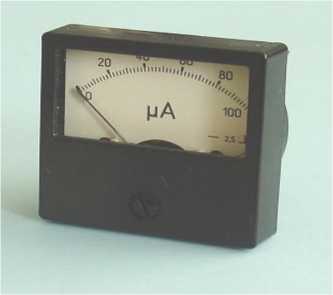

Рисунок 1 - Внешний вид и схема пломбирования приборов электроизмерительных ЭА2230, ЭА2231, ЭА2232, ЭА2233, ЭВ2231, ЭВ2233
Клеймо поверителя

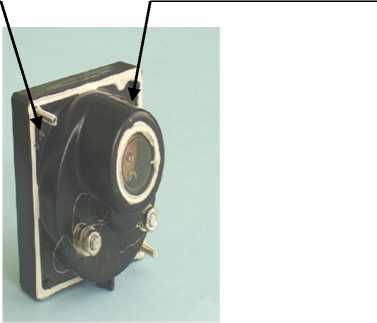

Рисунок 2 - Внешний вид и схема пломбирования прибора электроизмерительного ЭА2239
Исполнения приборов зависят от предела измерения. По требованию потребителей приборы могут изготавливаться со специальными шкалами.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики приборов приведены в таблицах 1-12.
Таблица 1 - Остаточное отклонение указателя приборов от нулевой отметки при плавном подводе указателя к этой отметке от наиболее удаленной от нее отметки шкалы
Условное обозначение типа прибора |
Класс точности |
Отклонение указателя от нулевой отметки, мм, не более |
ЭА2231, ЭА2230, ЭВ2231 |
2,5 |
1,2 |
ЭА2231, ЭА2230, ЭВ2231 |
1,5 |
0,7 |
ЭА2232, ЭА2233, ЭВ2233 |
2,5 |
1,7 |
ЭА2232, ЭА2233, ЭВ2233 |
1,5 |
1,0 |
ЭА2239 |
2,5 |
0,6 |
4,0 |
1,0 |
Таблица 2 - Время установления показаний (успокоения) и величина переброса указателя
Условное обозначение типа прибора |
Значение времени успокоения, с, не более |
Значение переброса в процентах от длины шкалы |
Полное сопротивление внешней цепи, Ом |
ЭА2230, ЭА2232 |
3,5 |
30 - для приборов с верхним диапазоном измерений менее 200 мкА; 20 - для остальных приборов |
Любое |
Условное обозначение типа прибора |
Значение времени успокоения, с, не более |
Значение переброса в процентах от длины шкалы |
Полное сопротивление внешней цепи, Ом |
ЭА2231, ЭА2233, ЭВ2231, ЭВ 2233 |
4 |
20 |
Любое |
ЭА2239 |
1,9 |
20 |
Равно внутреннему сопротивлению прибора |
3 |
Любое |
Таблица 3 - Показатели надежности
Показатель надежности |
Значение показателя надежности | |
ЭА2239 |
ЭА2230, ЭА2231, ЭА2232, ЭА2233, ЭВ2231, ЭВ2233 | |
Средняя наработка до отказа, ч, не менее |
39000 |
— |
Средняя наработка на отказ, ч, не менее |
— |
40000 |
Средний полный срок службы, лет, не менее |
10 |
10 |
Таблица 4
Наименование |
Тип |
Нормальное положение |
Крепление подвижной части |
Масса, кг, не более |
Габаритные размеры, мм, длина х ширина х высота |
Микроамперметр |
ЭА2230 |
Горизонтальное или вертикальное |
На растяжках |
0,15 |
60х60х50 |
ЭА2232 |
0,20 |
80х80х50 | |||
ЭА2239 |
На кернах и подпятниках |
0,065 |
40х40х48 | ||
Миллиамперметр |
ЭА2239 |
Г оризонтальное или вертикальное (без маркировки рабочего положения) |
0,15 |
60х60х50 | |
ЭА2231 |
0,15 |
60х60х50 | |||
ЭА2233 |
0,20 |
80х80х50 | |||
Амперметр |
ЭА2231 |
0,15 |
60х60х50 | ||
ЭА2233 |
0,20 |
80х80х50 | |||
Килоамперметр |
ЭА2231 |
0,15 |
60х60х50 | ||
ЭА2233 |
0,20 |
80х80х50 | |||
Амперкиловольтметр |
ЭА2231 |
0,15 |
60х60х50 | ||
Милливольтметр |
ЭВ2231 |
0,15 |
60х60х50 | ||
ЭВ2233 |
0,20 |
80х80х50 | |||
Вольтметр |
ЭВ2231 |
0,15 |
60х60х50 | ||
Киловольтметр |
ЭВ2233 |
0,20 |
80х80х50 | ||
В ольтамперметр |
ЭВ2231 |
0,15 |
60х60х50 | ||
В ольтмиллиамперметр |
Продолжение таблицы 4 | |||||
Наименование |
Тип |
Нормальное положение |
Крепление подвижной части |
Масса, кг, не более |
Габаритные размеры, мм, длина х ширина х высота |
Добавочное |
Р102 |
0,35 |
92,5х80х74 | ||
сопротивление |
Р103 |
Любое |
— |
0,67 |
210х80х74 |
Шунт |
Р105 |
0,02 |
25,5x29,5x31 |
Таблица 5
Диапазон измерений, мкА |
Цена деления, мкА |
Внутреннее сопротивление, Ом, не более |
Пределы допускаемой основной приведенной погрешности, % | ||||
ЭА2230, ЭА2232 |
ЭА2239 |
ЭА2230, ЭА2232 |
ЭА2239 |
ЭА2230 |
ЭА2239 |
ЭА2232 | |
0-50 |
2 |
— |
3000 |
— |
±2,5 |
— |
±1,5 или ±2,5 |
0-100 |
2 |
5 |
900 |
2500 |
±2,5 |
±4,0 | |
0-150 |
5 |
— |
900 |
— |
— |
— | |
0-200 |
5 |
10 |
900 |
900 |
±2,5 |
±2,5 или ±4,0 | |
0-300 |
10 |
— |
500 |
— |
— | ||
0-500 |
20 |
20 |
500 |
150 |
±2,5 или ±4,0 | ||
0-1000 |
20 |
— |
200 |
— |
— | ||
20-0-20 |
1 |
— |
5000 |
— |
— |
±2,5 | |
25-0-25 |
1 |
— |
3000 |
— |
— | ||
50-0-50 |
2 |
5 |
3000 |
2500 |
±1,5 |
±4,0 |
±1,5 |
100-0-100 |
5 |
10 |
900 |
900 |
±2,5 или ±4,0 | ||
200-0-200 |
10 |
20 |
900 |
900 |
±2,5 | ||
300-0-300 |
20 |
— |
500 |
— |
— | ||
500-0-500 |
20 |
50 |
200 |
150 |
±2,5 | ||
1000-0-1000 |
50 |
— |
100 |
— |
— |
Таблица 6
Диапазон измерений, мА |
Цена деления, мА |
Внутреннее сопротивление, Ом, не более |
Падение напряжения, мВ, не более |
Пределы допускаемой основной приведенной погрешности, % | |||
ЭА2231, ЭА2233 |
ЭА2239 |
ЭА2231, ЭА2233 |
ЭА2239 |
ЭА2231, ЭА2233 |
ЭА2231, ЭА2233 |
ЭА2239 | |
0-1 |
0,02 |
0,1 |
150 |
150 |
— |
±2,5 |
±2,5 или ±4,0 |
1-0-1 |
0,05 |
0,2 |
150 |
150 |
— |
±1,5 |
±2,5 |
Диапазон измерений, мА |
Цена деления, мА |
Внутреннее сопротивление, Ом, не более |
Падение напряжения, мВ, не более |
Пределы допускаемой основной приведенной погрешности, % | |||
ЭА2231, ЭА2233 |
ЭА2239 |
ЭА2231, ЭА2233 |
ЭА2239 |
ЭА2231, ЭА2233 |
ЭА2231, ЭА2233 |
ЭА2239 | |
0-5 |
0,2 |
0,2 |
15 |
50 |
— |
±2,5 |
±2,5 или ±4,0 |
5-0-5 |
0,2 |
0,5 |
7,5 |
20 |
— |
±1,5 |
±2,5 |
0-10 |
0,2 |
0,1 |
7,5 |
20 |
— |
±2,5 |
±2,5 или ±4,0 |
10-0-10 |
0,5 |
5 |
7,5 |
20 |
— |
±1,5 |
±2,5 |
0-30 |
1 |
— |
2 |
— |
— |
±2,5 |
— |
30-0-30 |
2 |
— |
2 |
— |
— |
±1,5 |
— |
0-50 |
2 |
2 |
— |
5 |
90 |
±2,5 |
±2,5 или ±4,0 |
50-0-50 |
2 |
5 |
— |
2 |
90 |
±1,5 |
±2,5 |
0-100 |
2 |
5 |
— |
2 |
90 |
±2,5 |
±2,5 или ±4,0 |
100-0-100 |
5 |
10 |
— |
2 |
90 |
±1,5 |
±2,5 |
0-150 |
5 |
— |
— |
— |
90 |
±2,5 |
— |
150-0-150 |
10 |
— |
— |
— |
90 |
±1,5 |
— |
0-300 |
10 |
— |
— |
— |
90 |
±2,5 |
— |
300-0-300 |
20 |
— |
— |
— |
90 |
±1,5 |
— |
0-500 |
20 |
— |
— |
— |
90 |
±2,5 |
— |
500-0-500 |
20 |
— |
— |
— |
90 |
±1,5 |
— |
Таблица 7
Диапазон измерений, А |
Цена деления, А |
Падение напряжения, мВ, не более |
Пределы допускаемой основной приведенной погрешности, % |
Способ включения |
ЭА2231, ЭА2233 |
ЭА2231, ЭА2233 |
ЭА2231, ЭА2233 | ||
0-1 |
0,02 |
90 |
±2,5 |
— |
1-0-1 |
0,05 |
90 |
±1,5 |
— |
0-3 |
0,1 |
90 |
±2,5 |
— |
3-0-3 |
0,2 |
90 |
±1,5 |
— |
0-5 |
0,2 |
90 |
±2,5 |
— |
5-0-5 |
0,2 |
90 |
±1,5 |
— |
0-10 |
0,2 |
90 |
±2,5 |
— |
10-0-10 |
0,5 |
90 |
±1,5 |
— |
Диапазон измерений, А |
Цена деления, А |
Падение напряжения, мВ, не более |
Пределы допускаемой основной приведенной погрешности, % |
Способ включения |
ЭА2231, ЭА2233 |
ЭА2231, ЭА2233 |
ЭА2231, ЭА2233 | ||
0-20 |
0,5 |
75 |
±2,5 |
С измерительным шунтом 75ШС МЗ на 20 А и проводами КП1-4 |
20-0-20 |
1 |
75 |
±1,5 | |
0-30 |
1 |
75 |
±2,5 |
С измерительным шунтом 75ШС МЗ на 30 А и проводами КП1-4 |
30-0-30 |
2 |
75 |
±1,5 | |
0-50 |
2 |
75 |
±2,5 |
С измерительным шунтом 75ШС МЗ на 50 А и проводами КП1-4 |
50-0-50 |
5 |
75 |
±1,5 | |
0-75 |
5 |
75 |
±2,5 |
С измерительным шунтом 75ШСМ МЗ на 75 А и проводами КП1-4/5 |
75-0-75 |
5 |
75 |
±1,5 | |
0-100 |
2 |
75 |
±2,5 |
С измерительным шунтом 75ШСМ МЗ на 100 А и проводами КП1-4/5 |
100-0-100 |
5 |
75 |
±1,5 | |
0-150 |
5 |
75 |
±2,5 |
С измерительным шунтом 75ШСМ МЗ на 150 А и проводами КП1-4/5 |
150-0-150 |
10 |
75 |
±1,5 | |
0-200 |
5 |
75 |
±2,5 |
С измерительным шунтом 75ШСМ МЗ на 200 А и проводами КП1-4/5 |
200-0-200 |
10 |
75 |
±1,5 | |
0-300 |
10 |
75 |
±2,5 |
С измерительным шунтом 75ШСМ МЗ на 300 А и проводами КП1-4/5 |
300-0-300 |
20 |
75 |
±1,5 | |
0-500 |
20 |
75 |
±2,5 |
С измерительным шунтом 75ШСМ МЗ на 500 А и проводами КП1-4/5 |
500-0-500 |
20 |
75 |
±1,5 | |
0-750 |
20 |
75 |
±2,5 |
С измерительным шунтом 75ШСМ МЗ на 750 А и проводами КП1-4/5 |
750-0-750 |
50 |
75 |
±1,5 | |
200-0-750 |
20 |
75 |
±1,5 |
Таблица 8
Диапазон измерений, кА |
Цена деления, кА |
Падение напряжения, мВ, не более |
Пределы допускаемой основной приведенной погрешности, % |
Способ включения |
ЭА2231, ЭА2233 |
ЭА2231, ЭА2233 |
ЭА2231, ЭА2233 | ||
0-1 |
0,02 |
75 |
±2,5 |
С измерительным шунтом 75ШСМ МЗ на 1000 А и проводами КП1-4/5 |
1-0-1 |
0,05 |
75 |
±1,5 | |
0-1,5 |
0,05 |
75 |
±2,5 |
С измерительным шунтом 75ШСМ МЗ на 1500 А и проводами КП1-4/5 |
1,5-0-1,5 |
0,1 |
75 |
±1,5 | |
0-4 |
0,1 |
75 |
±2,5 |
С измерительным шунтом 75ШСМ МЗ на 4000 А и проводами КП1-4/5 |
4-0-4 |
0,2 |
75 |
±1,5 | |
0-6 |
0,2 |
75 |
±2,5 |
С измерительным шунтом 75ШСМ МЗ на 6000 А и проводами КП1-4/5 |
6-0-6 |
0,5 |
75 |
±1,5 | |
0-7,5 |
0,2 |
75 |
±2,5 |
С измерительным шунтом 75ШСМ МЗ на 7500 А и проводами КП1-4/5 |
7,5-0-7,5 |
0,5 |
75 |
±1,5 |
Таблица 9
Диапазон измерений, мВ |
Цена деления, мВ |
Ток полного отклонения, мА, не более |
Пределы допускаемой основной приведенной погрешности, % | |
ЭВ2231, ЭВ2233 |
ЭВ2231, ЭВ2233 |
ЭВ2231 |
ЭВ2233 | |
0-75 |
2 |
10 |
±2,5 |
±2,5 |
75-0-75 |
5 |
10 |
±1,5 |
±1,5 |
0-150 |
10 |
10 |
±2,5 |
±2,5 |
150-0-150 |
10 |
10 |
±1,5 |
±1,5 |
Таблица 10
Диапазон измерений, В |
Цена деления, В |
Ток полного отклонения, мА, не более |
Пределы допускаемой основной приведенной погрешности, % |
Способ включения | |
ЭВ2231, ЭВ2233 |
ЭВ2231, ЭВ2233 |
ЭВ2231 |
ЭВ2233 | ||
0-1 |
0,02 |
1,0 |
±2,5 |
±2,5 |
— |
1-0-1 |
0,05 |
1,0 |
±1,5 |
±1,5 |
— |
0-1,5 |
0,05 |
1,0 |
±2,5 |
±2,5 |
— |
1,5-0-1,5 |
0,1 |
1,0 |
±1,5 |
±1,5 |
— |
0-3 |
0,1 |
1,0 |
±2,5 |
±2,5 |
— |
3-0-3 |
0,2 |
1,0 |
±1,5 |
±1,5 |
— |
0-7,5 |
0,2 |
1,0 |
±2,5 |
±2,5 |
— |
7,5-0-7,5 |
0,5 |
1,0 |
±1,5 |
±1,5 |
— |
Диапазон измерений, В |
Цена деления, В |
Ток полного отклонения, мА, не более |
Пределы допускаемой основной приведенной погрешности, % |
Способ включения | |
ЭВ2231, ЭВ2233 |
ЭВ2231, ЭВ2233 |
ЭВ2231 |
ЭВ2233 | ||
0-15 |
0,5 |
1,0 |
±2,5 |
±2,5 |
— |
15-0-15 |
1 |
1,0 |
±1,5 |
±1,5 |
— |
0-30 |
1 |
1,0 |
±2,5 |
±2,5 |
— |
30-0-30 |
2 |
1,0 |
±1,5 |
±1,5 |
— |
0-50 |
2 |
1,0 |
±2,5 |
±2,5 |
— |
50-0-50 |
2 |
1,0 |
±1,5 |
±1,5 |
— |
0-75 |
2 |
1,0 |
±2,5 |
±2,5 |
— |
75-0-75 |
5 |
1,0 |
±1,5 |
±1,5 |
— |
0-150 |
5 |
1,0 |
±2,5 |
±2,5 |
— |
150-0-150 |
10 |
1,0 |
±1,5 |
±1,5 |
— |
0-250 |
10 |
1,0 |
±2,5 |
±2,5 |
— |
250-0-250 |
10 |
1,0 |
±1,5 |
±1,5 |
— |
0-300 |
10 |
1,0 |
±2,5 |
±2,5 |
— |
300-0-300 |
20 |
1,0 |
±1,5 |
±1,5 |
— |
0-500 |
20 |
1,0 |
±2,5 |
±2,5 |
— |
500-0-500 |
20 |
1,0 |
±1,5 |
±1,5 |
— |
0-3; 0-30 |
0,1; 1 |
1,0 |
±2,5 |
— |
— |
0-7,5; 0-300 |
0,2; 10 |
1,0 |
±2,5 |
— |
— |
0-15; 0-300 |
0,5; 10 |
1,0 |
±2,5 |
— |
— |
0-30; 0-300 |
1; 10 |
1,0 |
±2,5 |
— |
— |
0-600 |
20 |
1,0 |
±2,5 |
±2,5 |
С добавочным сопротивлением ДС 0,6 МОм, 1,0 мА (типа Р102) |
600-0-600 |
50 |
1,0 |
±1,5 |
±1,5 |
Таблица 11
Диапазон измерений, кВ |
Цена деления, кВ |
Ток полного отклонения, мА, не более |
Пределы допускаемой основной приведенной погрешности, % |
Способ включения | |
ЭВ2231, ЭВ2233 |
ЭВ2231, ЭВ2233 |
ЭВ2231 |
ЭВ2233 | ||
0-1 |
0,02 |
1,0 |
±2,5 |
±2,5 |
С добавочным сопротивлением ДС 1,0 МОм, 1,0 мА (типа Р102) |
1-0-1 |
0,05 |
1,0 |
±1,5 |
±1,5 | |
0-1,5 |
0,05 |
1,0 |
±2,5 |
±2,5 |
С добавочным сопротивлением ДС 1,5 МОм, 1,0 мА (типа Р102) |
1,5-0-1,5 |
0,1 |
1,0 |
±1,5 |
±1,5 | |
0-3 |
0,1 |
1,0 |
±2,5 |
±2,5 |
С добавочным сопротивлением ДС 3,0 МОм, 1,0 мА (типа Р102) |
3-0-3 |
0,2 |
1,0 |
±1,5 |
±1,5 |
Таблица 12
Диапазон измерений |
Цена деления |
Ток полного отклонения, не более |
Пределы допускаемой основной приведенной погрешности, % |
Падение напряжения, В |
Способ включения | ||||
В |
кВ |
мА |
А |
ЭВ2231, ЭА2231 |
ЭВ2231, ЭА2231 |
ЭВ2231 |
ЭА2231 |
ЭВ2231, ЭА2231 | |
0-15 |
— |
0-500 |
— |
0,5 В, 20 мА |
5 мА |
±2,5 |
— |
75 |
С индивидуальным шунтом Р105 и индивидуальным добавочным сопротивлением Р105 |
0-20 |
— |
— |
0-10 |
0,5 В, 0,2 А |
5 А |
±2,5 |
— |
75 |
С измерительным шунтом 75ШСМ М3 на 10 А и проводами КП1-4 |
0-30 |
— |
— |
0-50 |
|
5 А |
±2,5 |
— |
75 |
С измерительным шунтом 75ШСМ М3 на 50 А и проводами КП1-4, с индивидуальным сопротивлением Р105 |
0-50 |
— |
— |
0-50 |
2 В, 2 А |
5 А |
±2,5 |
— |
75 | |
— |
0-3 |
— |
0-1 |
0,05 А, 0,1 кВ |
5 мА |
— |
±2,5 |
75 |
С индивидуальным шунтом Р105 и добавочным сопротивлением ДС 0,6 МОм; 5 мА (типа Р103) |
Пределы допускаемой дополнительной погрешности измерения, вызванной:
- отклонением температуры окружающего воздуха от нормальной (20 ± 5) °C до любой в пределах от минус 50 до плюс 60 °C, на каждые 10 °C изменения температуры, равны 0,5 пределам допускаемой основной приведенной погрешности;
- воздействием относительной влажности воздуха 98 % и температуры 35 °C, равны пределам допускаемой основной приведенной погрешности;
- влиянием внешнего постоянного однородного магнитного поля с индукцией 0,4 мТл при самом неблагоприятном его направлении, равны ±1,5 %;
- изменением положения прибора от нормального в любом направлении на 45°, равны пределам допускаемой основной приведенной погрешности;
- влиянием ферромагнитной опорной плоскости, равны ±0,5 %;
- влиянием пульсации измеряемой величины постоянного тока с частотой от 45 до 65 Гц и от 90 до 130 Гц, содержанием 20 % от верхнего предела диапазона измерений, равны 0,5 пределам допускаемой основной приведенной погрешности;
- работой в условиях вибрации в диапазоне частот от 10 до 70 Гц с ускорением 15 м/с2, равны пределам допускаемой основной приведенной погрешности.
Приборы являются вибропрочными и ударопрочными.
Знак утверждения типананосится типографским способом на титульные листы паспорта и руководства по эксплуатации, а также на шкалу прибора методом шелкографии.
Комплектность средства измеренийТаблица 13 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Прибор |
ЭА2230, ЭА2231, ЭА2232, ЭА2233, ЭА2239, ЭВ2231, ЭВ2233 |
1 шт. |
Г айка М3 |
— |
4 шт. |
Шайба 3 |
— |
2 шт. |
Добавочные сопротивления Р102 и Р103 (для ЭВ2231, ЭВ2233), Р105 (для ЭА2231, ЭА2233, ЭВ2231, ЭВ2233) |
— |
1 шт.* |
Шунты 75ШСМ3 и 75ШСММ3 (для ЭА2231, ЭА2233) |
— |
1 шт.* |
Шунт Р105 (для ЭВ2231, ЭВ2233) |
— |
1 шт.* |
Калиброванные провода (для ЭА2231, ЭА2233) |
— |
1 шт.* |
Паспорт |
3ПБ.329.207 ПС |
1 экз. |
Руководство по эксплуатации |
3ПБ.329.207 РЭ |
1 экз.* |
* - по дополнительной заявке потребителя. |
приведены в разделах 2-3 3ПБ.329.207 РЭ «Приборы электроизмерительные ЭА2230, ЭА2231, ЭА2232, ЭА2233, ЭА2239, ЭВ2231, ЭВ2233. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к приборам электроизмерительным ЭА2230, ЭА2231, ЭА2232, ЭА2233, ЭА2239, ЭВ2231, ЭВ2233
ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.497-83 ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки
ТУ 4223-001-05798310-99 Приборы электроизмерительные ЭА2230, ЭА2231, ЭА2232, ЭА2233, ЭА2239, ЭВ2231, ЭВ2233 и вспомогательные части к ним
ИзготовительЗакрытое акционерное общество «Производственное объединение «Электроточприбор» (ЗАО «ПО «ЭТП»)
ИНН 5506052891
Юридический адрес: 644042, г. Омск, пр. Карла Маркса, 18, литер С1, офис 300
Адрес деятельности: 644042, г. Омск, пр. Карла Маркса, 18\13
Телефон (факс): (3812) 39-63-07
Web-сайт: https://etpribor.ru
E-mail: info@etpribor.ru
Испытательный центрГосударственный центр испытаний средств измерений Федерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ГЦИ СИ ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Телефон (факс): (3812) 68-07-99; 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30051-11 от 01.06.2011 г.
