24185-08 — Спектрометры эмиссионные
F20, EsaPort, SOLARIS, SOLARIS CCD Plus, MetalLab 75/80
Спектрометры эмиссионные моделей F20, EsaPort, SOLARIS, SOLARIS CCD Plus, MetalLab 75/80 предназначены для измерения содержания химических элементов в металлах и сплавах.
Производитель
ID 376Лаборатория №9 — 009lab.ru
Испытания программного обеспечения, метрологическая и сертификационная экспертиза, сопровождение проектов в области ПО, АПК и средств измерений.
Ключевые выводы и интерпретация
- За всё время по этому типу СИ в базе отражено 245 поверок.
- Последний доступный год показал снижение активности на 73.5% к предыдущему году.
- Тип обслуживается как минимум 41 организациями; доля топ-5 организаций составляет 34.7% объёма поверок.
- Средневзвешенная цена поверки по рынку — 6310.85 руб., диапазон наблюдаемых цен: 2971–8452 руб.
- В сегменте собственников найдено 47 владельцев, а доля топ-5 владельцев по количеству экземпляров СИ составляет 53.7%.
- Средний наблюдаемый интервал между поверками по организациям — около 381 дней.
- Средний возраст парка СИ этого типа по доступным данным — 2013 лет.
- Карточка типа хорошо документирована: доступны основные документы и расширенное описание.
Быстрые ссылки
Динамика поверок по годам
Структура поверок
Топ организаций по общему объёму
Топ организаций в текущем году
Цена поверки vs объём спроса
Распределение цен
Ценовой бенчмарк по организациям
| Организация | Поверок за год | Цена, руб. | Кол-во СИ | Владельцев СИ | Средний возраст, лет | Наблюд. МПИ, дн. |
|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" | 4 | 5 936,00 | 6 | 52 | 2 013,0 | 381 |
| ФБУ "УРАЛТЕСТ" | 4 | 5 936,00 | 4 | 52 | 2 013,0 | 381 |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" | 3 | 5 936,00 | 6 | 52 | 2 013,0 | 381 |
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" | 3 | 5 936,00 | 3 | 52 | 2 013,0 | 381 |
| ФБУ "НИЦ ПМ - РОСТЕСТ" | 3 | 5 936,00 | 3 | 52 | 2 013,0 | 381 |
| ФБУ «КУЗБАССКИЙ ЦСМ» | 2 | 5 936,00 | 2 | 53 | 2 013,0 | 381 |
| ФБУ "УДМУРТСКИЙ ЦСМ" | 2 | 5 936,00 | 3 | 52 | 2 013,0 | 381 |
| ФБУ "САМАРСКИЙ ЦСМ" | 1 | 5 936,00 | 1 | 52 | 2 013,0 | 381 |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" | 1 | 5 936,00 | 6 | 52 | 2 013,0 | 381 |
| ФБУ "АЛТАЙСКИЙ ЦСМ" | 1 | 5 936,00 | 2 | 52 | 2 013,0 | 381 |
| ООО "ИСКАТЕЛЬ - 2" | 1 | 5 936,00 | 2 | 52 | 2 013,0 | 381 |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" | 1 | 5 936,00 | 2 | 52 | 2 013,0 | 381 |
| ФБУ "ИРКУТСКИЙ ЦСМ" | 1 | 5 936,00 | 2 | 52 | 2 013,0 | 381 |
| ФБУ "ПРИОКСКИЙ ЦСМ" | 1 | 5 936,00 | 1 | 52 | 2 013,0 | 381 |
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" | 1 | 5 780,00 | 1 | 45 | 2 013,0 | 380 |
| ФБУ "УРАЛТЕСТ" | 0 | 8 452,00 | 0 | 43 | 2 013,0 | 380 |
| ФБУ "ЦСМ Татарстан" | 0 | 8 431,00 | 1 | 41 | 2 013,0 | 381 |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" | 0 | 7 554,00 | 0 | 44 | 2 013,0 | 380 |
| ФБУ «Курский ЦСМ» | 0 | 7 064,00 | 0 | 44 | 2 013,0 | 380 |
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" | 0 | 7 064,00 | 1 | 41 | 2 013,0 | 381 |
| ФБУ "ЦСМ в Челябинской области" | 0 | 7 064,00 | 1 | 43 | 2 013,0 | 381 |
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск | 0 | 7 064,00 | 0 | 43 | 2 013,0 | 380 |
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" | 0 | 7 064,00 | 0 | 43 | 2 013,0 | 382 |
| ФБУ "УДМУРТСКИЙ ЦСМ" | 0 | 7 064,00 | 0 | 44 | 2 013,0 | 380 |
| ФБУ "КАЛУЖСКИЙ ЦСМ" | 0 | 7 064,00 | 0 | 44 | 2 013,0 | 381 |
Крупнейшие владельцы по количеству СИ
Структура владельцев
Топ владельцев по данному типу СИ
| Владелец | Категория | Кол-во СИ | Кол-во поверок | Активность владельца за год |
|---|---|---|---|---|
| юридическое лицо | Юрлица | 19 | 49 | 3313271 |
| ЮЛ | Юрлица | 3 | 11 | 284137 |
| АО "Гос МКБ "Вымпел" им. И.И. Торопова" | Юрлица | 3 | 7 | 3694 |
| АО "НИМИ ИМ. В.В. БАХИРЕВА" | Юрлица | 2 | 5 | 58 |
| АО "СЭГЗ" | Юрлица | 2 | 4 | 361 |
| Общество с ограниченной ответственностью "Ульяновский завод точного литья" | Юрлица | 2 | 4 | 14 |
| АО "ММЗ" | Юрлица | 2 | 3 | 497 |
| ПАО "РУСАЛ БРАТСК" | Юрлица | 2 | 3 | 373 |
| АО "КБТОЧМАШ ИМ. А.Э. НУДЕЛЬМАНА" | Юрлица | 2 | 2 | 89 |
| ООО "Сигнал | Юрлица | 2 | 2 | 2 |
| ООО НПП "ГКС" | Юрлица | 1 | 5 | 341 |
| Публичное акционерное общество "ЧЕЛЯБИНСКИЙ КУЗНЕЧНО-ПРЕССОВЫЙ ЗАВОД" | Юрлица | 1 | 5 | 2307 |
| ПАО "НЗХК" | Юрлица | 1 | 5 | 5971 |
| Акционерное общество "НОВОКУЗНЕЦКИЙ ЗАВОД РЕЗЕРВУАРНЫХ МЕТАЛЛОКОНСТРУКЦИЙ ИМЕНИ Н. Е. КРЮКОВА" | Юрлица | 1 | 4 | 412 |
| ИНЖЕНЕРНЫЕ ТЕХНОЛОГИИ ООО г. Москва | Юрлица | 1 | 4 | 302 |
| Акционерное общество "Авиаагрегат" | Юрлица | 1 | 4 | 328 |
| Акционерное общество "МИАССКИЙ МАШИНОСТРОИТЕЛЬНЫЙ ЗАВОД" | Юрлица | 1 | 4 | 489 |
| АО "Гипрогазцентр" | Юрлица | 1 | 3 | 66 |
| Публичное акционерное общество "УРАЛЬСКАЯ КУЗНИЦА" | Юрлица | 1 | 3 | 217 |
| ООО "СИГНАЛ" | Юрлица | 1 | 3 | 64 |
| ООО ЗСЛ "СОЮЗ" | Юрлица | 1 | 3 | 46 |
| Акционерное общество "Уральский завод транспортного машиностроения" | Юрлица | 1 | 2 | 246 |
| ПАО "ЧКПЗ" | Юрлица | 1 | 2 | 465 |
| Публичное акционерное общество "Машиностроительный завод имени М.И. Калинина, г. Екатеринбург" | Юрлица | 1 | 2 | 794 |
| Акционерное общество "Опытное конструкторское бюро "Новатор" | Юрлица | 1 | 2 | 448 |
История версий
Таблица версий и UUID
| UUID | Номер в Госреестре | Дата начала версии | Дата окончания версии | Статус |
|---|---|---|---|---|
| 1307999f-52e1-1c1b-d1f2-0bae5cdc56fd | 24185-08 | 2020-05-07 | — | актуальная |
Внешний вид и иллюстрации
Программное обеспечение
Управление процессом измерения, задание параметров возбуждения спектра, обработка выходной информации осуществляется с помощью программного обеспечения “MetalLab”, установленного на внешнем или встроенном (для модели EsaPort) персональном компьютере. Пломбировка приборов конструкцией спектрометров не предусмотрена. Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MetalLab |
|
Номер версии (идентификационный номер) ПО |
не ниже 8.74 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Нормативная информация
Знак утверждения типа
Сведения о методиках измерений
приведены в следующих документах:
-
- «Спектрометры эмиссионные F20, EsaPort, Solaris, Solaris CCD PLUS, - Metallab 75/80, Руководство по эксплуатации»;
-
- ГОСТ 18895-97 « Сталь. Метод фотоэлектрического спектрального анализа»;
-
- ГОСТ 3221-85 «Алюминий первичный. Методы спектрального анализа»;
-
- ГОСТ 7727-81 «Сплавы алюминиевые. Методы спектрального анализа»
-
- ГОСТ 9716.2-79 «Сплавы медно-цинковые. Метод спектрального анализа по металлическим стандартным образцам с фотоэлектрической регистрацией спектра».
Нормативные и технические документы
Поверка
осуществляется в соответствии с документом МП 203 -0077 -2008 «Спектрометры эмиссионные F20, EsaPort, Solaris, Solaris CCD PLUS, MetalLab 75/80. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 29.08.2008 г.
Основные средства поверки:
- стандартный образец состава сталей легированных типов 15Х11МФ, 20Х13, 40X13, 65X13, 20X17H2, 15X5M, 12Х8ВФ (комплект ЛГ37 - ЛГ43) ГСО 7546-99.
-
- стандартный образец состава стали легированной типа 38Х2МЮА (комплект УГ51 - УГ53) ГСО 7547-99.
Изготовитель
Фирма «G.N.R. S.r.l.», Италия.
Адрес: Via Torino 7, 28010 Agrate Conturbia (NO), Italy.
Тел.: +39 0322 882911, факс: +39 0322 882930, эл.почта: gnrtech@gnr.it.
Заявитель
Юридический адрес: 199106, Санкт-Петербург, линия 22-я В.О. д.3, к.1,лит.М, пом.1Н.
Почтовый адрес: 199106, Санкт-Петербург, линия 22-я В.О. д.3, к.1,лит.М, оф.426.
Тел. (812) 305-25-22 Факс. (812) 305-25-23.
Эл.почта: info@gnr-nord.ru .
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева».
Адрес:190005, Санкт-Петербург, Московский пр., 19.
Тел.: (812) 251-76-01, факс: (812) 713-01-14.
Эл. почта: info@vniim.ru.
Принцип действия спектрометров основан на эмиссионном спектральном анализе с возбуждением пробы с помощью электрического разряда
В состав спектрометров входят: источник возбуждения спектра, оптическая система (по-лихроматор), вакуумная система, система термостатирования полихроматора, система подачи аргона, блоки питания и контроллер, позволяющий управлять процессом анализа и регистрировать результаты с помощью IBM - совместимого компьютера. Оптическая система спектрометров базируется на схеме Пашен-Рунге с вогнутой дифракционной решеткой, работающий в первом и во втором порядке спектра. Количество измерительных каналов определяется числом выходных щелей или количеством пикселей в диодные линейке. Регистрация спектра осуществляется с помощью набора фотоэлектронных умножителей, оптимизированных по спектральной чувствительности для определенных участков спектра, или с помощью диодной линейки. Далее электрические сигналы, пропорциональные интенсивности света, попадающего на фотоэлектронные умножители или диоды, после аналого-цифрового преобразования отображаются на компьютере.
Основные отличия моделей спектрометров состоят в следующем.
Спектрометры F20 являются настольными приборами в жестком металлическом корпусе с термоизолированной, герметичной оптической системой. Возможность вакуумирования позволяет расширить диапазон регистрируемых длин волн в коротковолновую область спектра.
Спектрометры EsaPort являются мобильными приборами с дуговым и /или искровым источником возбуждения спектров, и может работать в трех режимах: сортировка, анализ и идентификации сплавов. Регистрация спектра осуществляется с помощью диодной линейки.
Модель SOLARIS является настольным прибором на фотоэлектронных умножителях или диодных линейках и предназначена для анализа черных и цветных металлов.
Модель SOLARIS CCD Plus предназначена для анализа как черных, так и цветных металлов, отличается возможностью конфигурирования под требования заказчика непосредственно на рабочем месте.
Спектрометры MetalLab 75/80 выпускаются в 4-х исполнениях: базовая MLV для решения рутинных задач; исполнении MLA для анализа цветных металлов; исполнении MVU с трехметровым оптическим кабелем с выносным пистолетом для анализа крупногабаритных деталей; исполнение ATL с несколькими оптическими системами.
Модели спектрометров различаются техническими и метрологическими характеристиками.
Внешний вид спектрометров представлен на рисунках 1-5. Знак поверки наносится на лицевую панель рядом с названием спектрометра.

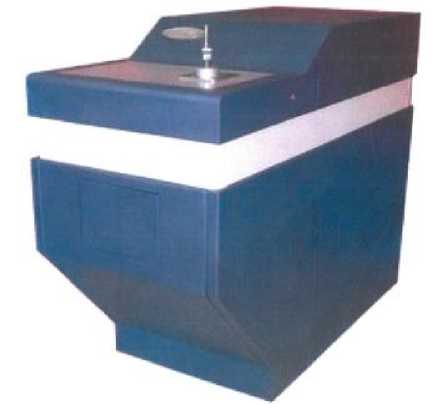

Рисунок 1 - Модель F20

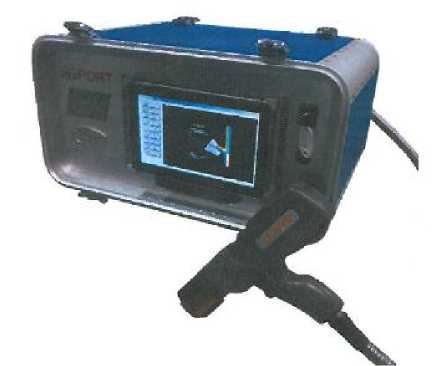

Рисунок 2 -Модель EsaPort
