Номер по Госреестру СИ: 47995-11
47995-11 Дифрактометры рентгеновские
(EXPLORER)
Внешний вид.
Дифрактометры рентгеновские
Рисунок № 1
Программное обеспечение
Программное обеспечение предназначено для управления дифрактометром и для сбора, обработки и хранения полученных данных.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
SAX_Acq |
SAX_Acq |
2.100 |
ea975 aebb661a1f5 0434522ab3fe3a35 |
MD5 |
Структура ПО включает в себя блоки, отвечающие за управление прибором, получение и хранение данных и блоки, отвечающие за интрефейс пользователя и вывод информации.
Защита программного обеспечения от несанкционированных изменений обеспечивается расчетом цифрового идентификатора метрологически значимой части ПО и сравнением его с исходным. Защита программного обеспечения от непреднамеренных действий обеспечивается функциями резервного копирования. Погрешность программного обеспечения входит в суммарную погрешность дифрактометра. Уровень защиты ПО относится к категории В по МИ 3286-2010. Идентификатор метрологически значимой части ПО указан в первой цифре номера версии.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на правый верхний угол лицевой панели прибора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации дифрактометров рентгеновских EXPLORER
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дифрактометрам рентгеновским EXPLORER
Техническая документация изготовителя
Поверка
Поверка осуществляется по документу «МП 242-1187-2011. Дифрактометры рентгеновские EXPLORER фирмы G.N.R. S.r.l., Италия», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в 15.07.2011 г.Основные средства поверки - государственный стандартный образец дифракционных свойств кристаллической решетки ГСО 9464-2009 (оксид алюминия, SRM 1976a) или иной стандартный образец аналогичного состава с метрологическими характеристиками не хуже указанного.
Изготовитель
Фирма G.N.R. S.r.l., Италия.
Адрес: Via Torino 7, 28010 Agrate Conturbia (NO), Italy.
Тел.: +39 0322 882911, факс: +39 0322 882930, эл.почта: gnrtech@gnr.it.
Заявитель
ООО «Универсальная лаборатория», г.Санкт-Петербург.
Адрес: 199155, г.Санкт- Петербург, ул. Уральская, д.10, корп.1 литерА, офис 309. Тел/факс: (812) 3052522, эл.почта: info@unilab.ru.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева», рег.№ 30001-10.
Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 713-01-14, эл.почта: info@vniim.ru
Принцип действия дифрактометра основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки исследуемого вещества. В дифрактометре используется фокусирующая схема Брегга-Брентано. Расходящийся пучок рентгеновских лучей отражается от группы плоскостей с индексами hkl, параллельных плоскости образца.
Регистрация дифракционной картины осуществляется при синхронном повороте блока детектирования и держателя с образцом или блока детектирования и рентгеновской трубки вокруг общей оси гониометра с требуемыми угловыми скоростями. Дифрактометр представляет собой напольный стационарный лабораторный прибор.
Конструктивно дифрактометр выполнен в виде приборного каркаса, в нижней части которого на направляющих располагаются высоковольтный источник питания рентгеновской трубки, блок управления и сбора данных и блок управления приводом. В верхней части каркаса в специальной защите от прямого и отраженного рентгеновского излучения трубки располагается измерительный блок, включающая в себя горизонтальный или вертикальный двукружный гониометр, рентгеновскую трубку, блок детектирования со сцинтилляционным или позиционно-чувствительным CCD-детектором и коллимационную систему со щелевыми устройствами.
Управление дифрактометром, сбор данных и их обработка осуществляются с помощью внешнего персонального компьютера.
Внешний вид дифрактометра показан на рисунке 1.

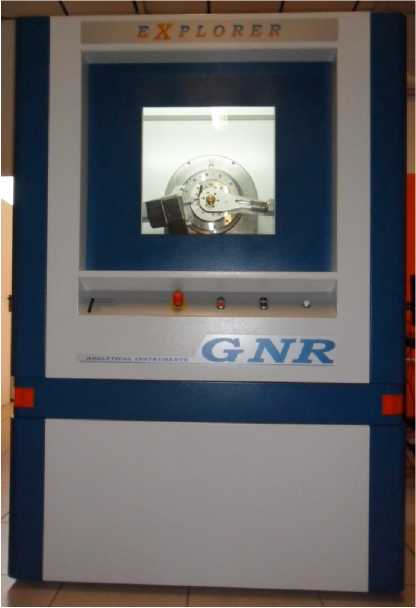

Рисунок 1 - Дифрактометр рентгеновский EXPLORER
Лист № 2 всего листов 3
- дифрактометр;
- руководство по эксплуатации;
- методика поверки МП-242-1187 -2011.
Наименование характеристики |
Значение характеристики |
1 Диапазон измерений углов дифракции 2q, градус |
от минус 115 до 165 |
2 Пределы допускаемой абсолютной погрешности измерения угловых положений дифракционных максимумов, градус |
±0,02 |
3 Относительное СКО выходного сигнала 1, %, не более | |
- при времени накопления 1 с |
2,5 |
- при времени накопления 100 с |
1,0 |
4 Диаметр гониометра, мм |
от 400 до 600 |
5 Минимальный шаг сканирования, градус |
0,001 |
6 Максимальная угловая скорость сканирования 29, радиан в минуту |
1700 |
7 Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
220+22-зз |
8 Потребляемая мощность, кВ • А, не более |
5 |
9 Габаритные размеры (ширинахвысотахглубина), мм, не более |
1400x2050x850 |
10 Масса, кг, не более |
580 |
11 Средний срок службы, лет |
10 |
12 Наработка на отказ, ч, не менее |
10 000 |
13 Условия эксплуатации: о диапазон температуры окружающего воздуха, С |
от 18 до 27 |
диапазон атмосферного давления, кПа |
от 84 до 107 |
относительная влажность при 25 °С, %, не более |
80 |
