Номер по Госреестру СИ: 66006-16
66006-16 Дифрактометры рентгеновские
(APD 2000 Pro, Explorer, Europe, AreX и StressX)
Назначение средства измерений:
Дифрактометры рентгеновские моделей APD 2000 Pro, Explorer, Europe, AreX и StressX предназначены для измерения интенсивности и углов дифракции рентгеновского излучения, дифрагированного на объекте, содержащем кристаллические структуры при решении задач рентгенодифракционного и рентгеноструктурного анализа веществ и материалов в соответствии со стандартизованными и аттестованными методами (методиками) измерений.

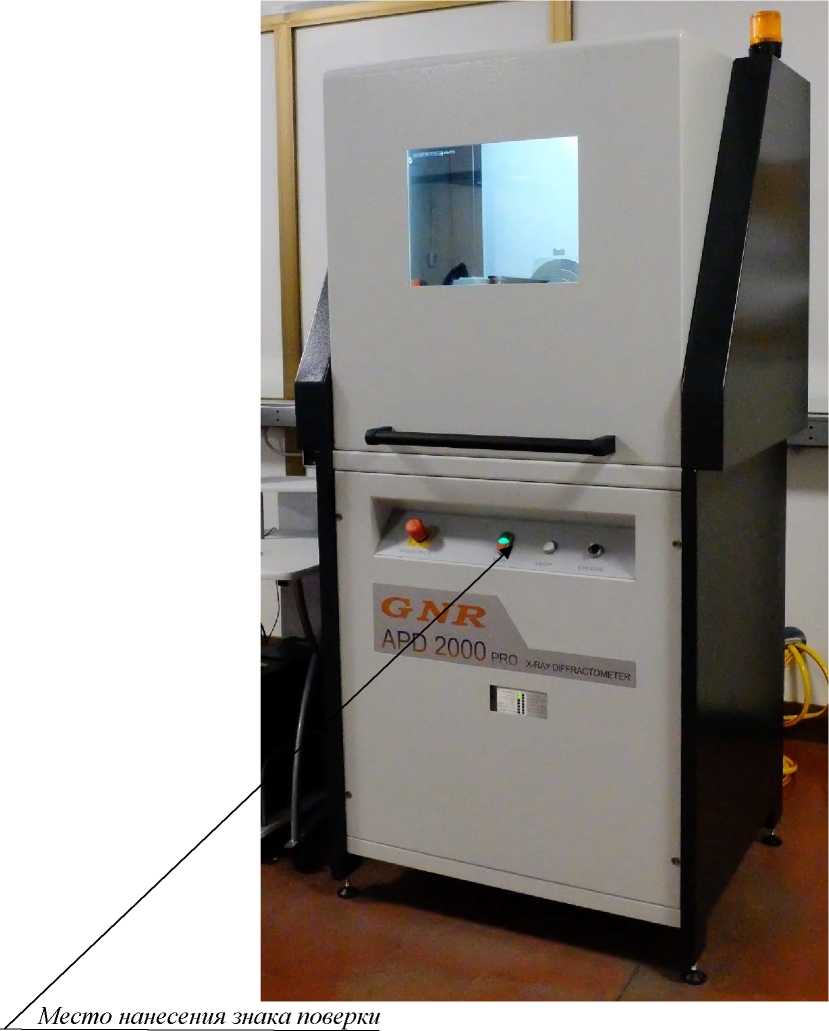

Внешний вид.
Дифрактометры рентгеновские
Рисунок № 1
Внешний вид.
Дифрактометры рентгеновские
Рисунок № 2
Внешний вид.
Дифрактометры рентгеновские
Рисунок № 3
Внешний вид.
Дифрактометры рентгеновские
Рисунок № 4
Внешний вид.
Дифрактометры рентгеновские
Рисунок № 5
Внешний вид.
Дифрактометры рентгеновские
Рисунок № 6
Программное обеспечение
Дифрактометры оснащены автономным программным обеспечением, которое управляет их работой, отображает результаты измерений, обрабатывает, передает и хранит полученные данные. Для дифрактометров моделей APD 2000 Pro, Explorer и Europe используется
ПО «ModernSax Acquistition», для модели AreX используется ПО «AUSTENITE», для модели Stress-X - ПО «StressX». Идентификационные данные ПО (в зависимости от модели)
приведены в таблицах 1,2 и 3. Метрологически значимые части ПО указаны в таблице 4.
Таблица 1- Идентификационные данные ПО «ModernSax Acquistition»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
«ModernSax Acquistition» |
Номер версии1) (идентификационный номер) |
Не ниже 2016-05-11_1039 |
Идентификационные данные (признаки) |
Значение |
Цифровой идентификатор |
5D09D6776BADB486F7DE5C4A1D1DEE70 |
Алгоритм получения цифрового идентификатора для версии 2016-05-11_1039; файл modernSaxAcq.exe |
MD5 |
Примечание: 1) версия ПО может иметь дополнительные цифровые/буквенные суффиксы |
Таблица 2- Идентификационные данные ПО «AUSTENITE»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
«AUSTENITE» |
Номер версии1) (идентификационный номер) |
Не ниже 1.4.2.0 |
Цифровой идентификатор |
5D09D6776BADB486F7DE5C4A1D1DEE70 |
Алгоритм получения цифрового идентификатора MD5 для версии 1.4.2.0; файл austenite.exe |
MD5 |
Примечание: 1) версия ПО может иметь дополнительные цифровые/буквенные суффиксы |
Таблица 3- Идентификационные данные ПО «StressX»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
«StressX» |
Номер версии1 (идентификационный номер) |
Не ниже 1.8.1.0 |
Цифровой идентификатор |
494BD20A17D64411C25F528B5C45A007 |
Алгоритм получения цифрового идентификатора для версии 1.8.1.0; файл stress.exe |
MD5 |
Примечание: 1) версия ПО может иметь дополнительные цифровые/буквенные суффиксы |
Таблица 4 - Метрологически значимые части ПО
Наименование ПО |
Наименование метрологически значимой части |
«ModernSax Acquistition» |
modernSaxAcq.exe |
«AUSTENITE» |
austenite.exe |
«StressX» |
stressx.exe |
Метрологически значимая часть каждого ПО выполняет следующие функции:
§ управление дифрактометром;
§ установка режимов работы дифрактометра;
§ получение дифракционных спектров исследуемых веществ/материалов;
§ обработка и хранение результатов измерений;
§ проведение диагностических проверок дифрактометра и его отдельных блоков.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Лист № 8 Всего листов 9
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации методом компьютерной графики и на левую боковую панель корпуса дифрактометра в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дифрактометрам рентгеновским моделей APD 2000 Pro, Explorer, Europe, AreX и StressX
Техническая документация фирмы-изготовителя «G.N.R. s.r.l.», Италия.
Поверка
Поверкаосуществляется по документу МП-242-2015-2016 «Дифрактометры рентгеновские моделей APD 2000 Pro, Explorer, Europe, AreX и StressX. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 01.09.2016 года.
Основные средства поверки: Стандартные образцы дифракционных свойств кристаллической решётки (оксид алюминия) ГСО 10475-2014 или ГСО 10440-2014 или ГСО 9464-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель дифрактометров, как показано на рисунках 1-5.
Изготовитель
не проводит пломбирование дифрактометров.Место нанесения знака поверки

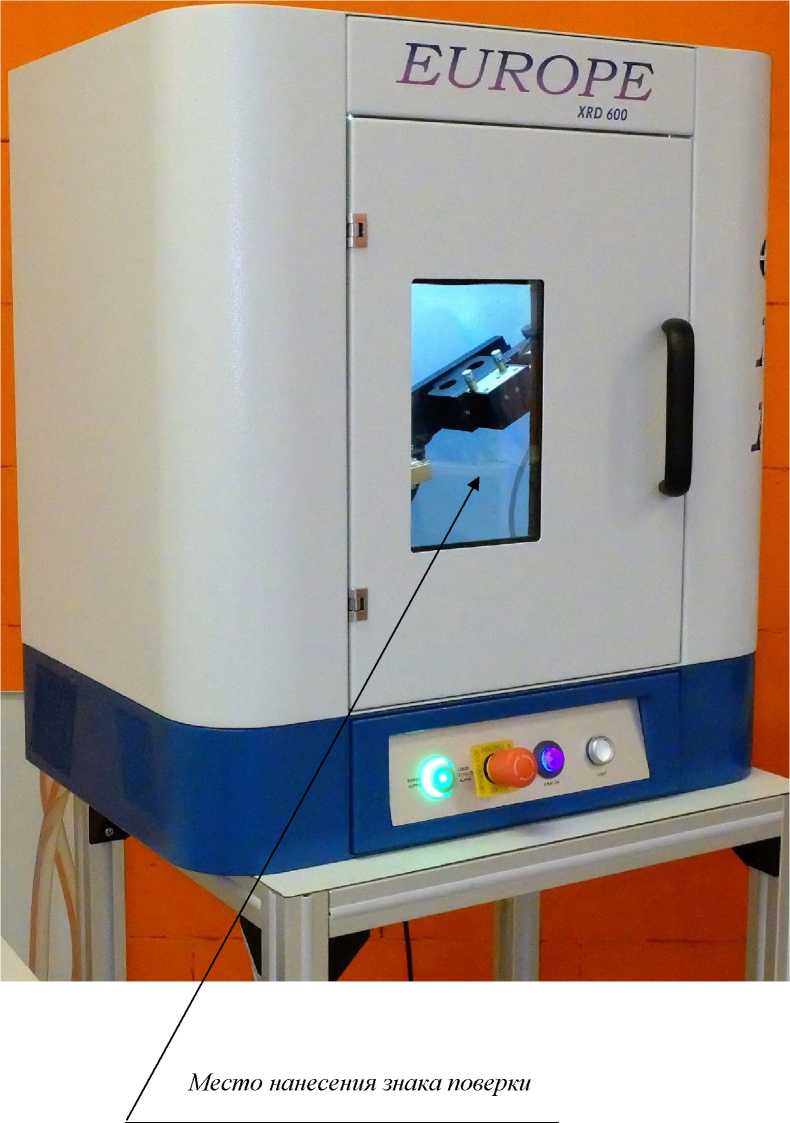

Рисунок 3 - Внешний вид дифрактометра Europe

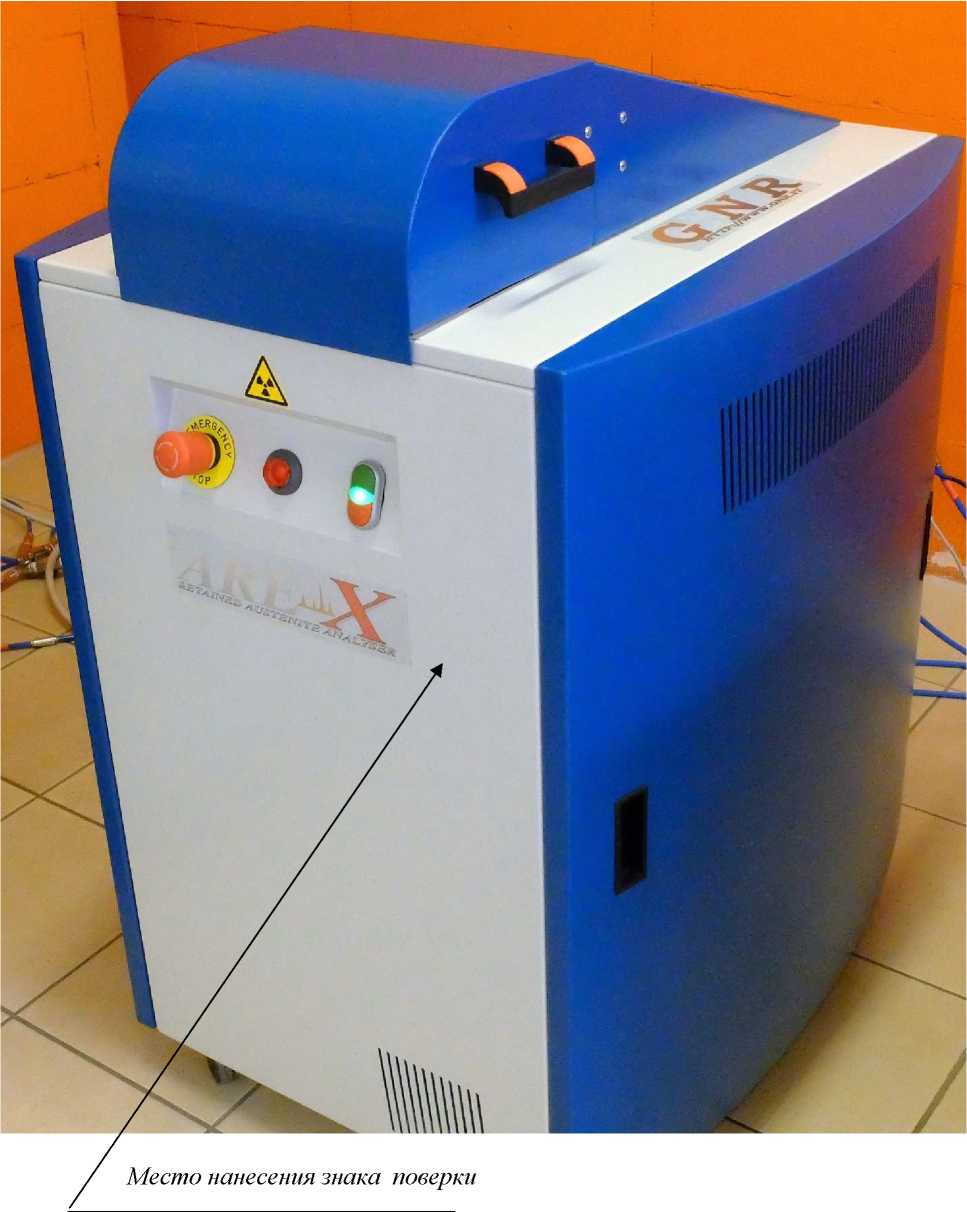

Рисунок 4 - Внешний вид дифрактометра AreX
Место нанесения знака поверки
г

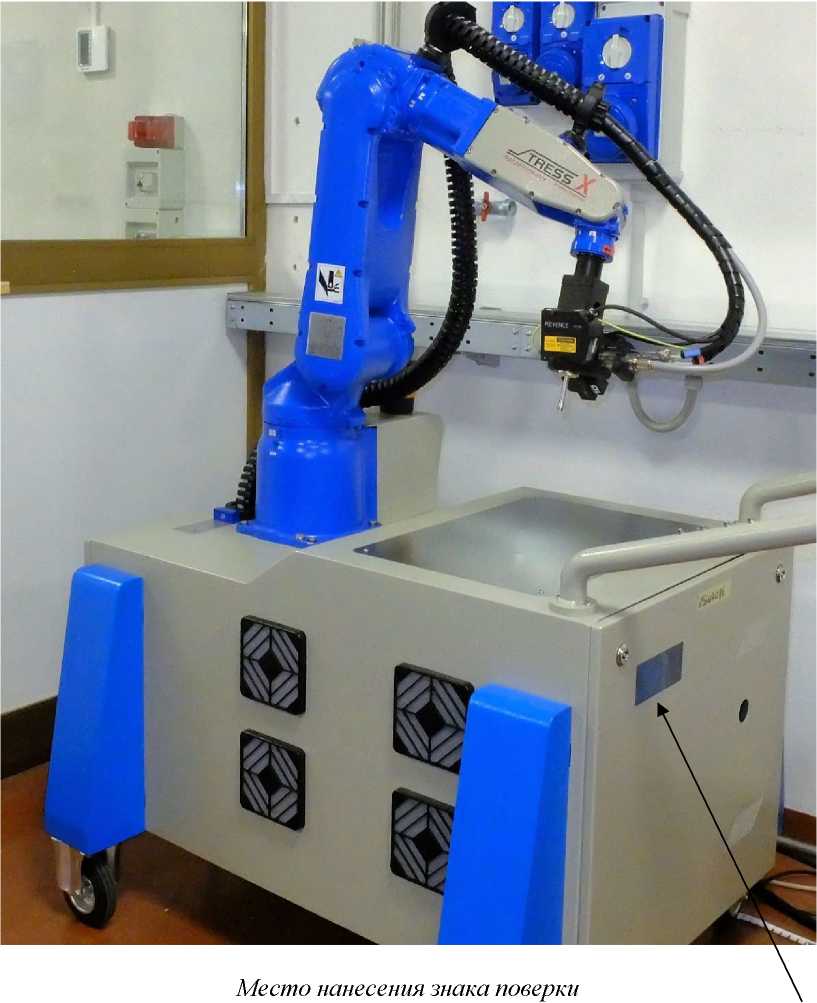

Рисунок 5 - Внешний вид дифрактометра StressX
Программное обеспечение Дифрактометры оснащены автономным программным обеспечением, которое управляет их работой, отображает результаты измерений, обрабатывает, передает и хранит полученные данные. Для дифрактометров моделей APD 2000 Pro, Explorer и Europe используется
ПО «ModernSax Acquistition», для модели AreX используется ПО «AUSTENITE», для модели Stress-X - ПО «StressX». Идентификационные данные ПО (в зависимости от модели)
приведены в таблицах 1,2 и 3. Метрологически значимые части ПО указаны в таблице 4.
Таблица 1- Идентификационные данные ПО «ModernSax Acquistition»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
«ModernSax Acquistition» |
Номер версии1) (идентификационный номер) |
Не ниже 2016-05-11_1039 |
Идентификационные данные (признаки) |
Значение |
Цифровой идентификатор |
5D09D6776BADB486F7DE5C4A1D1DEE70 |
Алгоритм получения цифрового идентификатора для версии 2016-05-11_1039; файл modernSaxAcq.exe |
MD5 |
Примечание: 1) версия ПО может иметь дополнительные цифровые/буквенные суффиксы |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
«AUSTENITE» |
Номер версии1) (идентификационный номер) |
Не ниже 1.4.2.0 |
Цифровой идентификатор |
5D09D6776BADB486F7DE5C4A1D1DEE70 |
Алгоритм получения цифрового идентификатора MD5 для версии 1.4.2.0; файл austenite.exe |
MD5 |
Примечание: 1) версия ПО может иметь дополнительные цифровые/буквенные суффиксы |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
«StressX» |
Номер версии1 (идентификационный номер) |
Не ниже 1.8.1.0 |
Цифровой идентификатор |
494BD20A17D64411C25F528B5C45A007 |
Алгоритм получения цифрового идентификатора для версии 1.8.1.0; файл stress.exe |
MD5 |
Примечание: 1) версия ПО может иметь дополнительные цифровые/буквенные суффиксы |
Наименование ПО |
Наименование метрологически значимой части |
«ModernSax Acquistition» |
modernSaxAcq.exe |
«AUSTENITE» |
austenite.exe |
«StressX» |
stressx.exe |
§ управление дифрактометром;
§ установка режимов работы дифрактометра;
§ получение дифракционных спектров исследуемых веществ/материалов;
§ обработка и хранение результатов измерений;
§ проведение диагностических проверок дифрактометра и его отдельных блоков.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Лист № 8 Всего листов 9 Метрологические и технические характеристики
Таблица 5 - Метрологические и технические характеристики
Наименование характеристики |
Значение |
Диапазон измерений углов дифракции 29, градус: | |
- APD 2000 Pro (вертикальное расположение гониометра) |
от - 60 до +168 |
- APD 2000 Pro (горизонтальное расположение гониометра) |
от - 110 до +168 |
- Explorer |
от - 115 до +165 |
- Europe |
от - 15 до +145 |
- AreX |
от +27 до +40 |
-StressX |
от + 110 до +156 |
Пределы допускаемой абсолютной погрешности дифрактометров при измерении угловых положений дифракционных максимумов, градус: - модель Europe |
±0,015 |
- остальные модели |
±0,02 |
Относительное СКО выходного сигнала, %, не более: -по интенсивности линии c индексами hkl 104 (все модели, кроме StressX) |
2,5 |
- по интенсивности линии с индексами hkl 2.1.10 (модель StressX) |
2,5 |
Максимальная угловая скорость сканирования 29 (для моделей с гониометром), градус/мин |
1000 |
Минимальный шаг сканирования 29, градус |
0,001 |
Диаметр гониометра, мм: | |
-APD 2000 Pro |
От 350 до 400 |
-Explorer |
От 400 до 6000 |
-Europe |
150 |
Напряжение питания от сети переменного тока частотой (50±1)Гц, В |
220+22-33 |
Потребляемая мощность, кВА, не более: -все модели, кроме Europe |
8,0 |
-Europe |
1,5 |
Габаритные размеры (ДхШхВ), мм, не более: | |
-APD 2000 Pro |
750x950x1950 |
-Explorer |
2050x1400x750 |
-Europe |
700x460x760 |
-AreX |
770x660x1060 |
-StressX |
1200x1200x2000 |
Масса, кг, не более: | |
-APD 2000 Pro |
220 |
-Explorer |
580 |
-Europe |
95 |
-AreX |
100 |
-StressX |
350 |
Средний срок службы, лет |
10 |
Наработка на отказ, ч, не менее |
10000 |
Условия эксплуатации: | |
- диапазон температуры окружающего воздуха, оС |
от +18 до +27 |
- диапазон атмосферного давления, кПа |
от 84 до 106 |
- относительная влажность при +25 оС, % |
не более 80 |
Комплектность средства измерений Комплект поставки определяется заказом и отражается в спецификации; базовый комплект включает:
- дифрактометр;
- программное обеспечение;
- руководство по эксплуатации;
- методику поверки МП -242-2015-2016.
Поверка
осуществляется по документу МП-242-2015-2016 «Дифрактометры рентгеновские моделей APD 2000 Pro, Explorer, Europe, AreX и StressX. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 01.09.2016 года.
Основные средства поверки: Стандартные образцы дифракционных свойств кристаллической решётки (оксид алюминия) ГСО 10475-2014 или ГСО 10440-2014 или ГСО 9464-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель дифрактометров, как показано на рисунках 1-5.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к дифрактометрам рентгеновским моделей APD 2000 Pro, Explorer, Europe, AreX и StressX
Техническая документация фирмы-изготовителя «G.N.R. s.r.l.», Италия.
Фирма «G.N.R. s.r.l.», Италия
Via Torino 7, 28010 Agrate Conturbia (No) Italy
Тел.: +039 0322882911; Факс:+039 0322882930; E-mail: gnrcomm@gnr.it
Заявитель
ООО «ДжиЭнЭр Норд», г. Санкт-Петербург
ИНН 7801274503
Адрес:199106, Санкт-Петербург, линия 22-я В.О. д.3, к.1, лит.М, пом.1Н
Тел.: (812) 242 80 60. Факс (812) 425 30 46
www.gnr-nord.ru; E-mail: gd@gnr-nord.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон (812) 251-76-01,факс: (812) 713-01-14; http://www.vniim.ru; E-mail: info@vniim.ru
Принцип действия дифрактометров основан на регистрации рентгеновского излучения, дифрагированного элементами кристаллической решётки исследуемого образца.
Угловое положение линий дифракционного спектра (интерференционного максимума) подчиняется закону Вульфа-Брега и определяется с помощью гониометра.
Дифрактометры построены по оптической схеме Брэгга-Брентано и выполнены в виде приборных корпусов, в которых располагаются основные блоки: рентгеновская трубка в защитном кожухе, гониометр, детекторы, набор щелей, платформа для образцов, высоковольтный источник питания, блок управления и сбора данных, защита от рентгеновского излучения.
В моделях APD 2000 Pro, Explorer и Europe регистрация дифракционной картины осуществляется при повороте блока детектирования и платформы с образцом вокруг общей оси гониометра с требуемыми угловыми скоростями.
Для поворота блоков гониометра используют сервомоторы с цифровым приводом, а для отсчёта углов - оптические кодовые датчики. База гониометра выполнена из алюминиевого моноблока для обеспечения максимальной жёсткости. В моделях AreX и StressX в качестве детектора используются протяженной матричный приемник, который позволяет проводить одновременную регистрацию дифракционной картины в заданном диапазоне углов. Модели AreX и StressX ориентированы на проведение измерений дифракционных характеристик ограниченного круга материалов/сплавов (в основном на основе железа) и имеют специализированные (узкие) диапазоны измерения углов 29, необходимые для решения этих задач. В модели Stress-X рентгеновская трубка и детектор расположены на руке-манипуляторе, что позволяет проводить измерения объектов сложной формы. Модель Stress-X выпускается в двух исполнениях (в закрытом корпусе или с открытым манипулятором). Модели APD 2000 Pro и Explorer выполнены в виде напольных приборов, а модель Europe выполнена в настольном исполнении. Управление дифрактометрами осуществляется с помощью специального программного обеспечения, установленного на внешнем компьютере, работающем под управлением операционной системы Windows. Изготовитель не проводит пломбирование дифрактометров.
Место нанесения знака поверки
Рисунок 3 - Внешний вид дифрактометра Europe
Рисунок 4 - Внешний вид дифрактометра AreX
Место нанесения знака поверки
г
Рисунок 5 - Внешний вид дифрактометра StressX
Комплект поставки определяется заказом и отражается в спецификации; базовый комплект включает:
- дифрактометр;
- программное обеспечение;
- руководство по эксплуатации;
- методику поверки МП -242-2015-2016.
Таблица 5 -
Наименование характеристики |
Значение |
Диапазон измерений углов дифракции 29, градус: | |
- APD 2000 Pro (вертикальное расположение гониометра) |
от - 60 до +168 |
- APD 2000 Pro (горизонтальное расположение гониометра) |
от - 110 до +168 |
- Explorer |
от - 115 до +165 |
- Europe |
от - 15 до +145 |
- AreX |
от +27 до +40 |
-StressX |
от + 110 до +156 |
Пределы допускаемой абсолютной погрешности дифрактометров при измерении угловых положений дифракционных максимумов, градус: - модель Europe |
±0,015 |
- остальные модели |
±0,02 |
Относительное СКО выходного сигнала, %, не более: -по интенсивности линии c индексами hkl 104 (все модели, кроме StressX) |
2,5 |
- по интенсивности линии с индексами hkl 2.1.10 (модель StressX) |
2,5 |
Максимальная угловая скорость сканирования 29 (для моделей с гониометром), градус/мин |
1000 |
Минимальный шаг сканирования 29, градус |
0,001 |
Диаметр гониометра, мм: | |
-APD 2000 Pro |
От 350 до 400 |
-Explorer |
От 400 до 6000 |
-Europe |
150 |
Напряжение питания от сети переменного тока частотой (50±1)Гц, В |
220+22-33 |
Потребляемая мощность, кВА, не более: -все модели, кроме Europe |
8,0 |
-Europe |
1,5 |
Габаритные размеры (ДхШхВ), мм, не более: | |
-APD 2000 Pro |
750x950x1950 |
-Explorer |
2050x1400x750 |
-Europe |
700x460x760 |
-AreX |
770x660x1060 |
-StressX |
1200x1200x2000 |
Масса, кг, не более: | |
-APD 2000 Pro |
220 |
-Explorer |
580 |
-Europe |
95 |
-AreX |
100 |
-StressX |
350 |
Средний срок службы, лет |
10 |
Наработка на отказ, ч, не менее |
10000 |
Условия эксплуатации: | |
- диапазон температуры окружающего воздуха, оС |
от +18 до +27 |
- диапазон атмосферного давления, кПа |
от 84 до 106 |
- относительная влажность при +25 оС, % |
не более 80 |
