Номер по Госреестру СИ: 79361-20
79361-20 Дифрактометры рентгеновские
(SpiderX)
Назначение средства измерений:
Дифрактометры рентгеновские предназначены для измерения углов дифракции рентгеновского излучения, дифрагированного на кристаллическом объекте при решении задач рентгенодифракционного и рентгеноструктурного анализа материалов и определении остаточных напряжений в поликристаллических материалах.
Внешний вид.
Дифрактометры рентгеновские
Рисунок № 1
Внешний вид.
Дифрактометры рентгеновские
Рисунок № 2
Программное обеспечение
Дифрактометр оснащен встроенным программным обеспечением (прошивкой) и автономным программным обеспечением Stress.NET. Встроенное ПО является полностью метрологически значимым и предназначено для обмена данными с автономным ПО. Автономное ПО управляет работой дифрактометра и отображает, обрабатывает, передает и хранит полученные данные.
К метрологически значимой части автономного ПО относится файл stress_NET.exe.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1- идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Автономное ПО |
Встроенное ПО | |
Идентификационное наименование ПО |
Stress.NET |
- |
Номер версии (идентификационный номер) ПО |
не ниже 1.0. |
недоступен |
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом и на корпус спектрометров в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе; при использовании в сфере государственного регулирования обеспечения единства измерений дифрактометр применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дифрактометрам рентгеновским SpiderXТехническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП 242-2300-2020 «ГСИ. Дифрактометры рентгеновские Spider
Х». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева 09.07.2020 года. Основные средства поверки: стандартные образцы дифракционных свойств кристаллической решетки (оксид алюминия) ГСО 10475-2014 или ГСО 10440-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых дифрактометров с требуемой точностью.
Знак поверки наносится на лицевую панель блока гониометра, как показано на рисунке 1 и (или) на свидетельство о поверке.
Изготовитель
Фирма «G.N.R. s.r.l.», ИталияАдрес: Via Torino 7, Agrate Conturbia (No) Italy
Телефон: +039 0322882911. Факс: +039 0322882930
E-mail: gnrcomm@gnr.it
Заявитель
Общество с ограниченной ответственностью «ДжиЭнЭр Норд»(ООО «ДжиЭнЭр Норд»)
ИНН 7801274503
Адрес: 199106, г. Санкт-Петербург, 22 линия В.О., д.3, к.1, лит.М, пом.1Н Телефон: +7(812) 242-80-60
Факс: +7(812) 425-30-46
E-mail: gd@gnr-nord.ru
Web сайт: www.gnr-nord.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»(ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19.
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web сайт: http://www.vniim.ru
Принцип действия дифрактометра основан на регистрации рентгеновского излучения, дифрагированного элементами кристаллической решетки исследуемого образца.
Угловое положение дифракционного спектра (интерференционного максимума) подчиняется закону Вульфа-Брега и определяется с помощью гониометра.
Дифрактометр построен по схеме Брэгга-Брентано и состоит из двух блоков: блока гониометра и блока управления с внешним компьютером. Блок гониометра включает в себя плоский детектор HPC (гибридный подсчет фотонов) для одновременного набора одиночных пиков рентгеновской дифракции, рентгеновскую трубку со встроенным источником питания, лазерную систему для позиционирования гониометра на исследуемый образец, набор коллиматоров и сервоприводы. В зависимости от области применения могут использоваться рентгеновские трубки с различными материалами анода. Блок гониометра устанавливается на специальном регулируемом штативе. Блок управления включает в себя источник питания, аккумуляторную батарею для использования дифрактометра вне сети (опционально), систему управления и сбора данных. Управление дифрактометром осуществляется с помощью специального программного обеспечения, устанавливаемого на внешнем компьютере, работающем под управлением операционной системы Windows. Опционально дифрактометр оснащается защитным ограждением (корпусом). Пломбирование дифрактометров не предусмотрено.
Общий вид дифрактометра на треноге с блоком управления и место нанесения знака поверки приведены на рисунке 1. Общий вид блока гониометра приведен на рисунке 2.
Место нанесения знака поверки

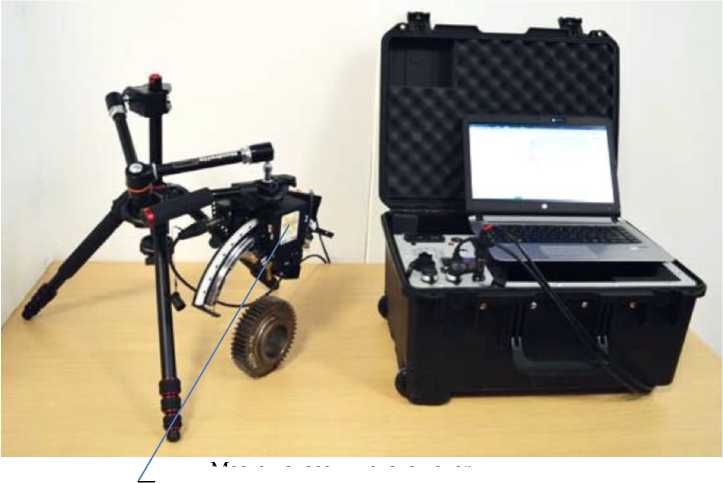

Рисунок 1 - Общий вид дифрактометра SpiderX

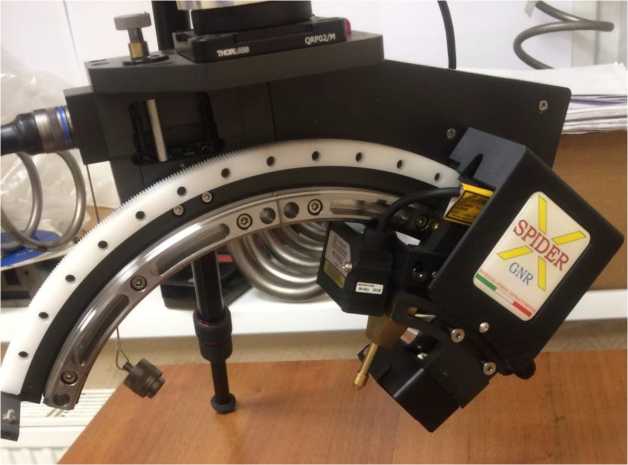

Рисунок 2 - Общий вид блока гониометра
Таблица 4 -
Наименование |
Обозначение |
Количество |
Дифрактометр рентгеновский SpiderX |
— |
1 шт. |
Программное обеспечение Stress NET |
— |
1 шт. |
Компьютер (опционально) |
— |
1 шт. |
Аккумуляторная батарея (опционально) |
— |
1 шт. |
Принтер (опционально) |
— |
1 шт. |
Защитное ограждение (опционально) |
— |
1 шт. |
Руководство по эксплуатации |
— |
1 экз. |
Методика поверки |
МП 242-2300-2020 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений углов дифракции 2 0, градусов |
от 125 до 165 |
Пределы допускаемой абсолютной погрешности дифрактометра при измерении угловых положений дифракционных максимумов, градусов, не более |
± 0,025 |
Относительное СКО выходного сигнала (интенсивности дифракционного максимума оксида алюминия с индексом 1.4.6 (для трубки с анодом из хрома ) или 1.1.10 (для трубки с анодом из меди), %, не более |
2,5 |
Таблица 3 - Основные технические характеристики
Габаритные размеры (ДхШхВ), мм, не более |
530x375x260 |
Масса, кг, не более |
19 |
Параметры электрического питания: -напряжение переменного тока частотой 50±1 Гц, В |
220+22-зз |
-напряжение питания постоянного тока, В |
12+1-2 |
Средний срок службы, лет |
8 |
Наработка на отказ, ч, не менее |
10000 |
Условия эксплуатации: - температура окружающей среды, °C |
от 0 до + 40 |
- относительная влажность окружающего воздуха, %, не более |
80 |
Примечание: ^Габаритные размеры приведены для транспортного кейса, в который | |
укладывается дифрактометр и вспомогательные модули. |
