Номер по Госреестру СИ: 58395-14
58395-14 Спектрометры рентгенофлуоресцентные энергодисперсионные портативные
(GNR ProSpector)
Назначение средства измерений:
Спектрометры рентгенофлуоресцентные энергодисперсионные портативные GNR ProSpector (далее по тексту - спектрометры) предназначены для измерения содержания элементов, входящих в состав твердых и жидких веществ, порошков, пленок и материалов в соответствии с аттестованными и стандартизованными методиками (методами) измерений.
Внешний вид.
Спектрометры рентгенофлуоресцентные энергодисперсионные портативные
Рисунок № 1
Программное обеспечение
Спектрометры оснащены автономным ПО GNR ProSpector, которое управляет работой спектрометра и отображает, обрабатывает и хранит полученные данные. ПО предназначено для карманных компьютеров, работающих под управлением операционной системы Windows Mobile 6 и выше.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО для версии 1.0.0.2389, файл GNRCe.EXE) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
GNR ProSpector |
GNRCe |
1.0.0.2389 и выше |
834ea4432f8ccb596159f5 ed64a975e0 |
MD5 |
К метрологически значимой части ПО относится GNRCe.EXE.
Метрологически значимая часть ПО выполняет следующие функции:
-
• управление прибором,
-
• считывание, хранение, обработка результатов измерений,
-
• редактирование и хранение базы методов измерения и стандартных образцов,
-
• определение и хранение калибровочных коэффициентов энергетической шкалы.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации методом компьютерной графики и на левую стенку корпуса спектрометра в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
методика измерений изложена в документе «Спектрометры рентгенофлуоресцентные энергодисперсионные портативные GNR ProSpector. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам рентгенофлуресцентным энергодисперсионным портативным GNR ProSpector
техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП-242-1729-2014 «Спектрометры рентгенофлуоресцентные энергодисперсионные портативные GNR ProSpector. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 25.05.2014 г.
Основные средства поверки: стандартный образец состава:
-
• сталей легированных ГСО 4506-92П/4510-92П (индексы ЛГ32в - ЛГ36в) или
-
• системы алюминий-магний ГСО 7175-95 (комплект М191) или
-
• латуней ГСО 2100-81/2104-81 (комплект М39).
Изготовитель
Фирма «G.N.R. S.r.l.», Италия.
Адрес: Via Torino 7, 28010 Agrate Conturbia (NO), Italy.
Тел.: +39 0322 882911, факс: +39 0322 882930, эл.почта: gnrtech@gnr.it.
Заявитель
ООО «Универсальная лаборатория», г.Санкт-Петербург.
Адрес: 199155, г.Санкт- Петербург, ул. Уральская, д.10, корп.1 литерА, офис 309. Тел/факс: (812) 3052522, эл.почта: info@uni-lab.ru.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева».
Адрес:190005, Санкт-Петербург, Московский пр., 19. Тел.: (812) 251-76-01.
Факс: (812) 713-01-14, эл.почта: info@vniim.ru.
Принцип действия спектрометров основан на регистрации интенсивности вторичного рентгеновского излучения образца, возбуждаемого излучением рентгеновской трубки. Спектро
метры состоят из источника рентгеновского излучения, детектора, управляющей электроники и электронного блока питания, скомпонованных в пистолетообразном пластиковом корпусе.
В качестве источника рентгеновского излучения используется миниатюрная рентгеновская трубка с торцевым окном (материалы анода - Rh(родий), Ад(серебро), W(вольфрам) или Аи(золото)). В качестве приемника вторичного излучения используется SDD-детектор или Si-Pin детектор.
Управление процессом измерения и обработка результатов осуществляются от встроенного или соединенного со спектрометром через стандартный разъем карманного компьютера.
Внешний вид спектрометров приведен на рисунке 1.

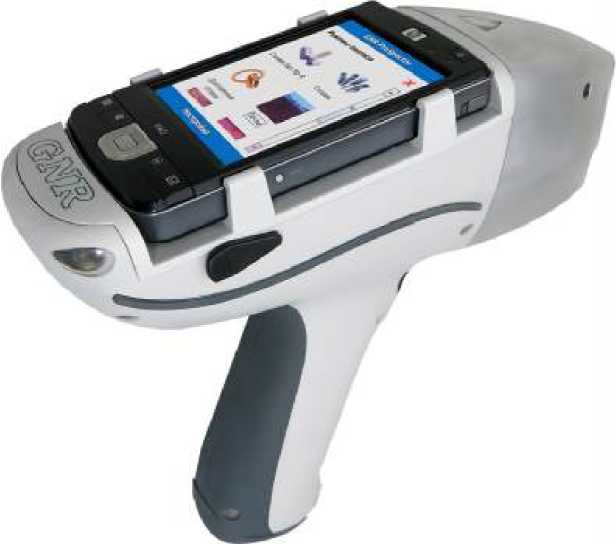

Рис.1. Спектрометр рентенофлуоресцентный энергодисперсионный портативный GNR ProSpector
-
1. Спектрометр в комплекте.
-
2. Кейс для переноски.
-
3. Методика поверки МП-242-1729-2014.
Диапазон определяемых элементов |
От Mg до U |
Пределы допускаемой абсолютной погрешности (при измерении массовой доли контрольного элемента c использованием стандартного образца сталей легированных ГСО 4506-92П/4510-92П (индекс ЛГЗбв)), % : | |
Сг (Хром) |
±0,5 |
Ni (Никель) |
±0,5 |
Мп (Марганец) |
±0,3 |
Si (Кремний) |
±0,2 |
Си (Медь) |
±0,1 |
Пределы допускаемой абсолютной погрешности (при измерении массовой доли контрольного элемента c использованием стандартного образца состава системы алюминий -магний ГСО 7175-95 (индекс 1913)), %: | |
Сг (Хром) |
±0,1 |
Мп (Марганец) |
±0,2 |
Si (Кремний) |
±0,2 |
Си (Медь) |
±0,1 |
Пределы допускаемой абсолютной погрешности (при измерении массовой доли контрольного элемента c использованием стандартного образца состава латуней ГСО 2100-81/2104-81 (индекс М393)), %: | |
Ni (Никель) |
±0,1 |
Si (Кремний) |
±0,1 |
Fe (Железо) |
±0,1 |
Разрешение SDD детектора, эВ, не более |
140 |
Разрешение Si-PIN детектора, эВ, не более |
165 |
Максимальная скорость счета SDD детектора, имп/с |
100 000 |
Максимальная скорость счета Si-PIN детектора, имп/с |
30 000 |
Максимальная мощность рентгеновской трубки, В • А |
4 |
Количество каналов |
4096 |
Потребляемая мощность, В • А, не более |
4 |
Напряжение питания: -переменного тока частотой (50±1) Гц, В -постоянного тока, В |
от 100 до 240 (через адаптер) 7,2 |
Габаритные размеры (ДхШхВ), мм, не более: |
240x230x80 |
Масса, кг, не более: |
1,4 |
Средний срок службы, лет |
5 |
Наработка на отказ, ч, не менее |
5000 |
Время непрерывной работы от аккумулятора ч, не менее |
8 |
Условия эксплуатации: о
|
от -10 до +50 95 от 84 до 106,7 |
