Номер по Госреестру СИ: 96759-25
96759-25 Мерник металлический технический 1-го класса
(К7-ВМА)
Назначение средства измерений:
Мерник металлический технический 1-го класса К7-ВМА (далее - мерник) предназначен для измерений объема жидкости.

Внешний вид.
Мерник металлический технический 1-го класса
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 3 паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта № 2356 от 26.09.2022г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
ПравообладательЗакрытое Акционерное Общество «Кубанская лоза»
(ЗАО «Кубанская лоза»)
ИНН 2352036147
Юридический адрес: 353523, Краснодарский край, Темрюкский район, ст. Ахтанизовская, ул. 8 Марта, 9
Телефон: 8 (86148) 68485
E-mail: secr@kloza.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Закрытое Акционерное Общество «Кубанская лоза»(ЗАО «Кубанская лоза»)
ИНН 2352036147
Юридический адрес: 353523, Краснодарский край, Темрюкский район, ст. Ахтанизовская, ул. 8 Марта, 9
Телефон: 8 (86148) 68485
E-mail: secr@kloza.ru
Принцип действия мерника основан на заполнении или сливе из него жидкости. Уровень наполнения мерника соответствует определенному объему жидкости.
Мерник представляет собой стационарный вертикальный сосуд цилиндрической формы с коническим днищем и плоской съемной крышкой, установленного на опоры в вертикальном положении при помощи отвеса. Для визуального контроля вместимости мерника и процесса налива измеряемой жидкости служат смотровые окна со шкальными пластинами. В верхней части мерника расположено устройство для сообщения внутренней полости мерника с атмосферой. Мерник имеет краны для отбора проб. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива жидкости.
Заводской номер нанесен на маркировочную табличку методом фотопечати.
К данному типу относится мерник металлический технический 1-го класса К7-ВМА с заводским номером 4814.

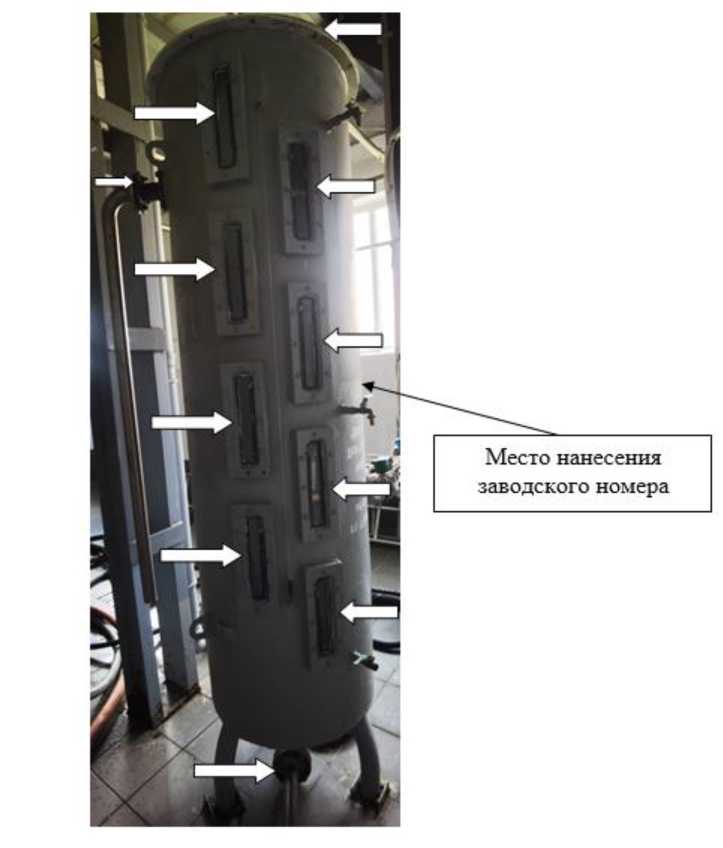

Общий вид мерника и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и место нанесения заводского номера представлены на рисунке 1.
Рисунок 1 - Общий вид мерника металлического технического 1-го класса К7-ВМА и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и место нанесения заводского номера
Знак поверки наносится методом давления на пломбы, обозначенные белыми стрелками на рисунке 1:
-пломба, ограничивающая доступ к крану сливному;
-пломба, ограничивающая доступ к смотровым окнам;
-пломба, ограничивающая доступ к люку горловины;
-пломба, ограничивающая доступ к переливной трубе.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Мерник металлический технический 1-го класса |
К7-ВМА |
1 шт. |
|
Паспорт |
1 шт. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
750 |
|
Пределы допускаемой относительной погрешности при температуре +20 °С от номинального значения полной вместимости, % |
±0,2 |
|
Класс по ГОСТ 8.633-2013 |
1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- диаметр |
700 |
|
- высота |
3200 |
|
Условия эксплуатации: | |
|
температура окружающей среды, °С |
от + 10 до + 30 |
|
относительная влажность, % |
от 30 до 80 |
|
атмосферное давление, кПа |
от 96 до 104 |
