Номер по Госреестру СИ: 81558-21
81558-21 Мерник технический 1-го класса вертикальный
(К7-ВМА)
Назначение средства измерений:
Мерник технический 1-го класса вертикальный К7-ВМА (далее - мерник) предназначен для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.
Внешний вид.
Мерник технический 1-го класса вертикальный
Рисунок № 1
Внешний вид.
Мерник технический 1-го класса вертикальный
Рисунок № 2
Общие сведения
Дата публикации - 21.12.2021
Срок свидетельства -
Номер записи - 180755
ID в реестре СИ - 1387645
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод.К7-ВМА,
Производитель
Изготовитель - Смелянский машиностроительный завод
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1992
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Мерник технический 1-го класса вертикальный (К7-ВМА)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Смелянский машиностроительный завод
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
40604-09 |
Мерники металлические технические 1-го класса, ММВ и ММГ Смелянский машиностроительный завод (УКРАИНА ) |
ОТ |
1 год |
|
45178-10 |
Мерник металлический технический 1-го класса, ММВ Смелянский машиностроительный завод (УКРАИНА ) |
ОТ |
1 год |
|
47398-11 |
Мерники металлические технические 1-го класса, 787 Смелянский машиностроительный завод (УКРАИНА ) |
ОТ |
1 год |
|
47399-11 |
Мерник металлический технический 1-го класса, К7-ВМ2-А Смелянский машиностроительный завод (УКРАИНА ) |
ОТ |
1 год |
|
47400-11 |
Мерники металлические технические 1-го класса, ММВ Смелянский машиностроительный завод (УКРАИНА ) |
ОТ |
1 год |
|
47401-11 |
Мерники металлические технические 1-го класса, ММГ Смелянский машиностроительный завод (УКРАИНА ) |
ОТ |
1 год |
|
48083-11 |
Мерники металлические технические 1-го класса, 839 Смелянский машиностроительный завод (УКРАИНА ) |
ОТ |
1 год |
|
57082-14 |
Мерник металлический технический, К7-ВМА Смелянский машиностроительный завод (УКРАИНА ) |
ОТ |
1 год |
|
65622-16 |
Мерник металлический технический 1-го класса вертикальный, ММТ-75 Смелянский машиностроительный завод (УКРАИНА ) |
ОТ |
1 год |
|
67888-17 |
Мерники технические 1-го класса горизонтальные, Г4-ВИЦ-370 Смелянский машиностроительный завод (УКРАИНА ) |
ОТ |
2 года |
|
81119-20 |
Мерник технический 1-го класса вертикальный К7-ВМА, Нет данных Смелянский машиностроительный завод (УКРАИНА ) |
ОТ МП |
2 года |
|
81399-21 |
Мерники технические 1-го класса горизонтальные, Г4-ВИЦ-250 Смелянский машиностроительный завод (УКРАИНА ) |
ОТ МП |
2 года |
|
81558-21 |
Мерник технический 1-го класса вертикальный, К7-ВМА Смелянский машиностроительный завод (УКРАИНА ) |
ОТ МП |
2 года |
|
81596-21 |
Мерники технические 1-го класса горизонтальные, Г4-ВИЦ-250 Смелянский машиностроительный завод (УКРАИНА ) |
ОТ МП |
2 года |
|
81592-21 |
Мерники технические 1-го класса горизонтальные, Г4-ВИЦ-1000 Смелянский машиностроительный завод (УКРАИНА ) |
ОТ МП |
2 года |
|
81589-21 |
Мерники технические 1-го класса вертикальные, К7-ВМА Смелянский машиностроительный завод (УКРАИНА ) |
ОТ МП |
2 года |
|
96759-25 |
Мерник металлический технический 1-го класса, К7-ВМА Смелянский машиностроительный завод (УКРАИНА ) |
ОТ |
2 года |
|
96758-25 |
Мерник металлический технический 1-го класса, Г4-ВИЦ-250 Смелянский машиностроительный завод (УКРАИНА ) |
ОТ |
2 года |
|
97252-25 |
Мерник технический, К7-ВМА Смелянский машиностроительный завод (УКРАИНА ) |
ОТ |
2 года |
Отчет «MM_1. Реестр аттестованных методик измерений (МВИ, ФГИС «Аршин»)» предназначен для быстрого просмотра и анализа карточек МВИ: номера в реестре, даты публикации и свидетельства, статус, сведения об аттестующей организации и разработчике, а также ключевые параметры измерений (величина, диапазоны, погрешность). Таблица по умолчанию отсортирована по самым свежим записям и показывает до 3000 строк.
В верхней части доступны гибкие фильтры. Текстовые поля позволяют искать по подстроке в названии методики, назначении и методе измерений. Множественный выбор (multiselect) доступен для аттестующих организаций и их номеров аккредитации, разработчиков, реестровых номеров, разделов реестра, видов измерений и статусов. Отбор можно сузить по году свидетельства, а также по городу аттестующей организации и разработчика. Все фильтры комбинируются между собой.
В таблице клик по номеру в реестре открывает карточку на сайте ФГИС «Аршин». Контактные поля (телефон, e-mail) отображаются при наличии, что упрощает коммуникацию с участниками. Если нужная запись не попала в текущую выборку (из-за лимита строк), уточните фильтры или измените условия отбора — список обновится мгновенно.
Кто поверяет Мерник технический 1-го класса вертикальный (К7-ВМА)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Мерник технический 1-го класса вертикальный (К7-ВМА)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт.
Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 3 «Порядок работы» паспорта 1843 ПС.
Нормативные и технические документы
Принцип работы мерника основан на измерении объёма жидкости методом слива или налива.
Мерник изготовлен из коррозионно-стойких материалов, не взаимодействующих с рабочей средой. Конструкция мерника обеспечивает достаточную жесткость, прочность и вместимость при длительной эксплуатации.
Конструктивно мерник представляет собой вертикальный сварной сосуд цилиндрической формы с коническим днищем и верхней крышкой. В крышке имеется люк для обслуживания мерника. На корпусе мерника расположены пробно-спускные краны служащие для отбора проб. В мернике имеется патрубок для донного налива, а также переливной узел для аварийного перелива жидкости, который осуществляется через патрубок полного слива. Для измерения объёма, наблюдения за уровнем жидкости и контроля в мернике предусмотрены смотровые окна. Заполнение мерника жидкостью до необходимого объёма производится через трубу для донного налива.
Мерник устанавливается на опорах и с помощью домкратов, по ампуле уровня устанавливается в вертикальное положение.
Знак поверки наносится на свидетельство о поверке. Мерник пломбируют с нанесением знака поверки. Пломбы со знаком поверки наносятся на смотровые окна, крышку мерника, краны для отбора проб и на фланцы.
Общий вид мерника представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

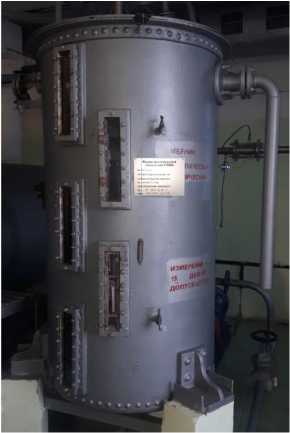

Рисунок 1 - Общий вид мерника К7-ВМА, зав.№ 1843

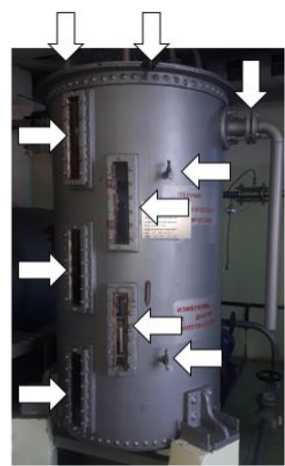

Рисунок 2 - Схема пломбировки мерника К7-ВМА, зав.№ 1843 от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 1 - Метрологические характеристики мерника К7-ВМА, зав.№ 1843
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
765,0 |
|
Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % |
±0,2 |
|
Таблица 2 - Технические характеристики мерника |
К7-ВМА, зав.№ 1843 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры (Диаметр х Высота), мм, не более |
870х1600 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +10 до +30 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
