Номер по Госреестру СИ: 81589-21
81589-21 Мерники технические 1-го класса вертикальные
(К7-ВМА)
Назначение средства измерений:
Мерники технические 1-го класса вертикальные К7-ВМА (далее - мерник) предназначен для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.

Внешний вид.
Мерники технические 1-го класса вертикальные
Рисунок № 1

Внешний вид.
Мерники технические 1-го класса вертикальные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Порядок работы» паспорта 462 ПС, 463 ПС
Нормативные и технические документы
Принцип работы мерников основан на измерении объёма жидкости методом слива или налива.
Мерники изготовлены из коррозионно-стойких материалов, не взаимодействующих с рабочей средой. Конструкция мерника обеспечивает достаточную жесткость, прочность и вместимость при длительной эксплуатации.
Конструктивно мерники представляют собой вертикальный сварной сосуд цилиндрической формы с коническим днищем и верхней крышкой. В крышке имеется люк для обслуживания мерника. На корпусе мерника расположены пробно-спускные краны служащие для отбора проб. В мерниках имеется патрубок для донного налива, а также переливной узел для аварийного перелива жидкости, который осуществляется через патрубок полного слива. Для измерения объёма, наблюдения за уровнем жидкости и контроля в мерниках предусмотрены смотровые окна. Заполнение мерника жидкостью до необходимого объёма производится через трубу для донного налива.
Мерники устанавливаются на опорах и с помощью домкратов, по ампуле уровня устанавливается в вертикальное положение. К мерникам данного типа относятся мерники К7-ВМА зав.№№ 462, 463.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки. Пломбы со знаком поверки наносятся на смотровые окна, крышку мерника, краны для отбора проб и на фланцы.

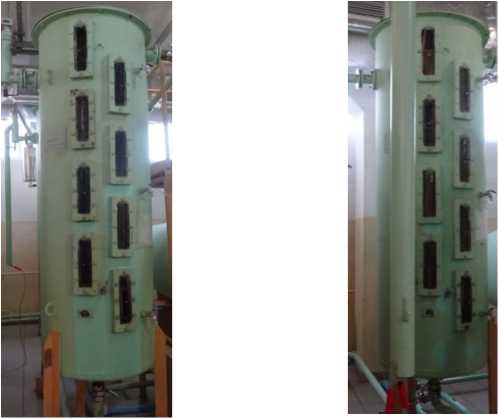

Общий вид мерников представлен на рисунке 1.

Рисунок 1 - Общий вид мерников К7-ВМА, зав.№№ 462, 463

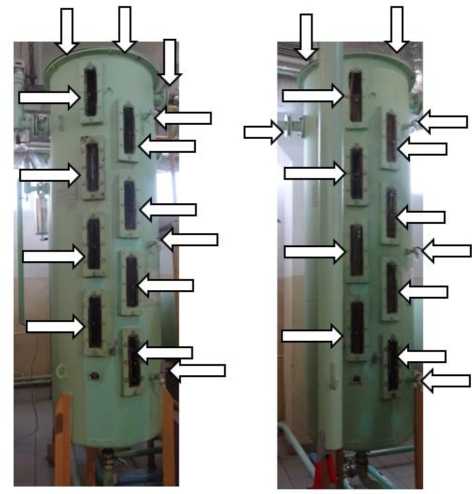

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 2 - Схема пломбировки мерников К7-ВМА, зав.№№ 462, 463 от несанкционированного доступа, обозначение места нанесения знака поверки.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики мерников К7-ВМА, зав.№№ 462, 463
Наименование характеристики |
Значение | |
№ 462 |
№ 463 | |
Номинальная вместимость, дм3 |
746,0 |
747,0 |
Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % |
±0,2 |
Таблица 2 - Технические характеристики мерников К7-ВМА, зав.№№ 462, 463
Наименование характеристики |
Значение | |
№ 462 |
№ 463 | |
Габаритные размеры (Диаметр х Высота), мм, не более |
800х2315 |
800 х 2320 |
Условия эксплуатации: | ||
- температура окружающего воздуха, °С |
от +10 до +30 | |
- относительная влажность, % |
от 30 до 80 | |
- атмосферное давление, кПа |
от 84 до 106 |
