Номер по Госреестру СИ: 81596-21
81596-21 Мерники технические 1-го класса горизонтальные
(Г4-ВИЦ-250)
Назначение средства измерений:
Мерники технические 1-го класса горизонтальные Г4-ВИЦ-250 (далее - мерники) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.
Внешний вид.
Мерники технические 1-го класса горизонтальные
Рисунок № 1
Внешний вид.
Мерники технические 1-го класса горизонтальные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 3 «Порядок работы» паспорта 458 ПС, 459 ПС.
Нормативные и технические документы
Принцип работы мерников основан на измерении объёма жидкости методом слива или налива и предназначен для измерения жидкости в объёме полной вместимости.
Конструктивно, мерники выполнены в виде наклонного цилиндра с эллиптическими днищами и вертикальной горловиной. Угол наклона к горизонтальной плоскости более 3°, что обеспечивает полный слив измеряемой жидкости и выход воздуха. Вертикальная горловина имеет два диаметрально расположенных смотровых окна, на переднем смотровом окне укреплена шкальная пластина с отметкой номинальной вместимости. Другое смотровое окно служит для подсвечивания при измерении. В горловине мерников установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерников с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке внутренней поверхности мерников имеется патрубок с краном для слива.
Мерники устанавливается на опорах и с помощью домкратов, по ампуле уровня устанавливаются в вертикальное положение.
По переднему конусу мерников на равных расстояниях расположены три крана для отбора проб и термометр. К мерникам данного типа относятся мерники Г4-ВИЦ-250 зав.№№ 458, 459.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки. Пломбы со знаком поверки наносятся на смотровые окна, крышку мерника, три крана для отбора проб и фланцы.

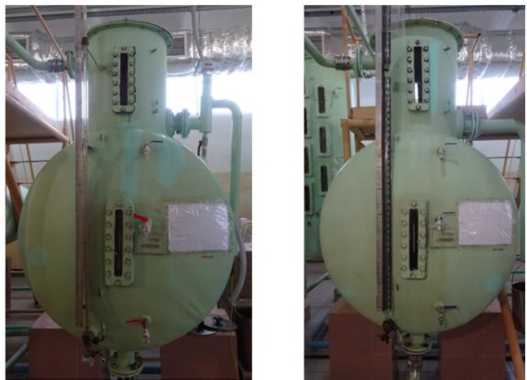

Общий вид мерников представлен на рисунке 1.
Рисунок 1 - Общий вид мерников Г4-ВИЦ-250, зав.№№ 458, 459

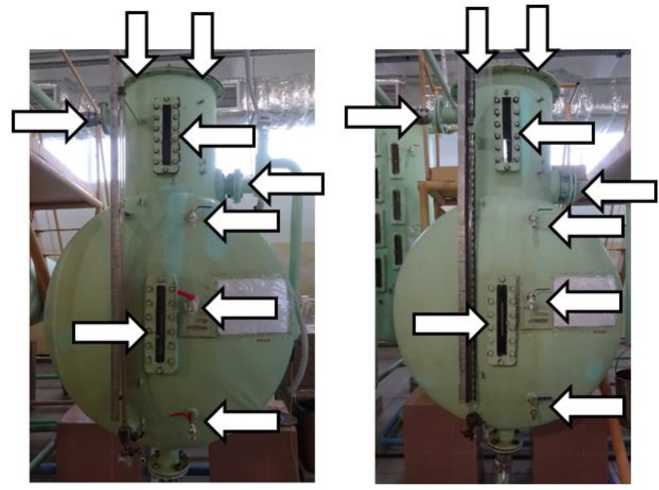

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки мерников Г4-ВИЦ-250, зав.№№ 458, 459, от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 1 - Метрологические характеристики мерников Г4-ВИЦ-250, зав.№№ 458, 459
Наименование характеристики |
Значение | |
№ 458 |
№ 459 | |
Номинальная вместимость, дм3 |
2490,0 |
2490,0 |
Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % |
±0,2 |
Таблица 2 - Технические характеристики мерников Г4-ВИЦ-250, зав.№№ 458, 459
Наименование характеристики |
Значение | |
№ 458 |
№ 459 | |
Габаритные размеры (Диаметр правого днища х Диаметр левого днища х Длина), мм, не более |
810х1120х4090 |
810х1120х4090 |
Условия эксплуатации: | ||
- температура окружающего воздуха, °С |
от +10 до +30 | |
- относительная влажность, % |
от 30 до 80 | |
- атмосферное давление, кПа |
от 84 до 106 |
