Номер по Госреестру СИ: 67888-17
67888-17 Мерники технические 1-го класса горизонтальные
(Г4-ВИЦ-370)
Назначение средства измерений:
Мерники технические 1-го класса горизонтальные Г4-ВИЦ-370 (далее - мерники) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.
Внешний вид.

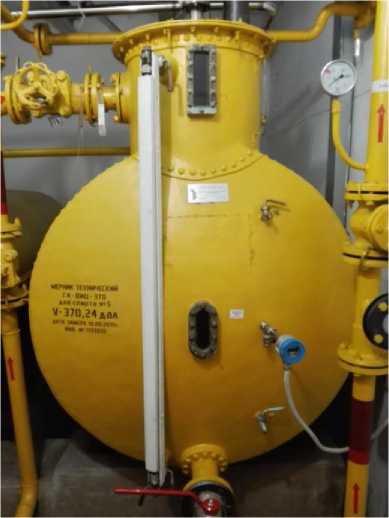

Мерники технические 1-го класса горизонтальные
Рисунок № 1
Внешний вид.

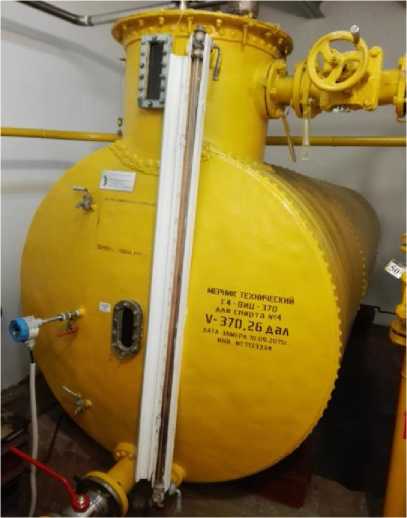

Мерники технические 1-го класса горизонтальные
Рисунок № 2
Внешний вид.
Мерники технические 1-го класса горизонтальные
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мерникам металлическим техническим 1-го класса горизонтальным Г4-ВИЦ-370
ГОСТ 8.470-82 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема
ГОСТ 8.633-2013 Государственная система обеспечения единства измерений Мерники металлические технические. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».
Основные средства поверки:
Мерники эталонные 1- го разряда номинальной вместимостью 2, 5, 10, 50, 100, 200 дм3
по ГОСТ 8.470-82; 3
Колбы, пипетки 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм3 по ГОСТ 1770-74;
Термометр лабораторный с ценой деления 0,1°С по ГОСТ 28498-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мерников с требуемой точностью.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки.
Изготовитель
Смелянский машиностроительный завод, г. Смела Черкасской обл., УССР (изготовлены в 1920 и 1939 году)
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24
Телефон/факс: (843) 291-08-33
Е-mail: isp13@tatcsm.ru
Принцип работы мерника основан на измерении объёма жидкости методом слива или налива и предназначен для измерения жидкости в объёме полной вместимости.
Конструктивно мерник выполнен в виде наклонного цилиндра с эллиптическими днищами и вертикальной горловиной. Угол наклона к горизонтальной плоскости более 3°, что обеспечивает полный слив измеряемой жидкости и выход воздуха. Вертикальная горловина имеет два диаметрально расположенных смотровых окна, на переднем смотровом окне укреплена шкальная пластина с отметкой номинальной вместимости. Другое смотровое окно служит для подсвечивания при измерении. В горловине мерника установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерника с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива.
Мерник устанавливается на опорах и с помощью домкратов, по ампуле уровня устанавливаются в вертикальное положение.
По переднему конусу мерника на равных расстояниях расположены три крана для отбора проб и термометр.
Общий вид мерников представлен на рисунке 1.
Рисунок 1 - Общий вид мерников Г4-ВИЦ-370, зав.№№ 5, 24

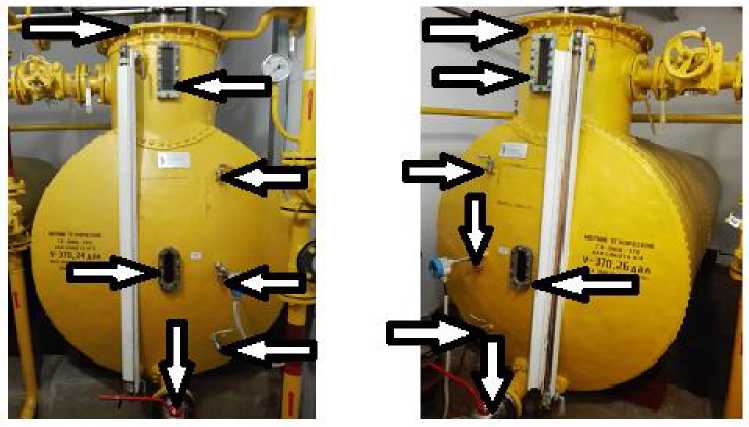

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки мерников Г4-ВИЦ-370, зав.№№ 5, 24 от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
зав. № 5 |
зав. № 24 | |
Номинальная вместимость, дм3 |
3700 |
3700 |
Пределы допускаемой относительной погрешности при температуре +20 °С, от номинального значения полной вместимости, % |
±0,2 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | |
зав. № 5 |
зав. № 24 | |
Габаритные размеры (Диаметр х Ширина х Высота), мм, не более |
3300х1200х1800 |
3300х1200х1800 |
Условия эксплуатации: | ||
- температура окружающего воздуха, °С |
от +10 до +30 | |
- относительная влажность, % |
от 30 до 80 | |
- атмосферное давление, кПа |
от 84 до 106 |
