Номер по Госреестру СИ: 81119-20
81119-20 Мерник технический 1-го класса вертикальный К7-ВМА
(Нет данных)
Назначение средства измерений:
Мерник технический 1-го класса вертикальный К7-ВМА (далее - мерник) предназначен для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.
Внешний вид.
Мерник технический 1-го класса вертикальный К7-ВМА
Рисунок № 1
Внешний вид.
Мерник технический 1-го класса вертикальный К7-ВМА
Рисунок № 2
Общие сведения
Дата публикации - 16.03.2021
Срок свидетельства -
Номер записи - 180409
ID в реестре СИ - 1386729
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
К7-ВМА,
Производитель
Изготовитель - Смелянский машиностроительный завод
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1984
МПИ по поверкам - 607 дн.
Приказы РСТ, где упоминается данный тип СИ
№2461 от 2020.12.31 Об утверждении типа средств измерений
Наличие аналогов СИ: Мерник технический 1-го класса вертикальный К7-ВМА (Нет данных)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Смелянский машиностроительный завод
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
40604-09 |
Мерники металлические технические 1-го класса, ММВ и ММГ Смелянский машиностроительный завод (УКРАИНА ) |
ОТ |
1 год |
|
45178-10 |
Мерник металлический технический 1-го класса, ММВ Смелянский машиностроительный завод (УКРАИНА ) |
ОТ |
1 год |
|
47398-11 |
Мерники металлические технические 1-го класса, 787 Смелянский машиностроительный завод (УКРАИНА ) |
ОТ |
1 год |
|
47399-11 |
Мерник металлический технический 1-го класса, К7-ВМ2-А Смелянский машиностроительный завод (УКРАИНА ) |
ОТ |
1 год |
|
47400-11 |
Мерники металлические технические 1-го класса, ММВ Смелянский машиностроительный завод (УКРАИНА ) |
ОТ |
1 год |
|
47401-11 |
Мерники металлические технические 1-го класса, ММГ Смелянский машиностроительный завод (УКРАИНА ) |
ОТ |
1 год |
|
48083-11 |
Мерники металлические технические 1-го класса, 839 Смелянский машиностроительный завод (УКРАИНА ) |
ОТ |
1 год |
|
57082-14 |
Мерник металлический технический, К7-ВМА Смелянский машиностроительный завод (УКРАИНА ) |
ОТ |
1 год |
|
65622-16 |
Мерник металлический технический 1-го класса вертикальный, ММТ-75 Смелянский машиностроительный завод (УКРАИНА ) |
ОТ |
1 год |
|
67888-17 |
Мерники технические 1-го класса горизонтальные, Г4-ВИЦ-370 Смелянский машиностроительный завод (УКРАИНА ) |
ОТ |
2 года |
|
81119-20 |
Мерник технический 1-го класса вертикальный К7-ВМА, Нет данных Смелянский машиностроительный завод (УКРАИНА ) |
ОТ МП |
2 года |
|
81399-21 |
Мерники технические 1-го класса горизонтальные, Г4-ВИЦ-250 Смелянский машиностроительный завод (УКРАИНА ) |
ОТ МП |
2 года |
|
81558-21 |
Мерник технический 1-го класса вертикальный, К7-ВМА Смелянский машиностроительный завод (УКРАИНА ) |
ОТ МП |
2 года |
|
81596-21 |
Мерники технические 1-го класса горизонтальные, Г4-ВИЦ-250 Смелянский машиностроительный завод (УКРАИНА ) |
ОТ МП |
2 года |
|
81592-21 |
Мерники технические 1-го класса горизонтальные, Г4-ВИЦ-1000 Смелянский машиностроительный завод (УКРАИНА ) |
ОТ МП |
2 года |
|
81589-21 |
Мерники технические 1-го класса вертикальные, К7-ВМА Смелянский машиностроительный завод (УКРАИНА ) |
ОТ МП |
2 года |
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Мерник технический 1-го класса вертикальный К7-ВМА (Нет данных)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Мерник технический 1-го класса вертикальный К7-ВМА (Нет данных)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мернику техническому 1-го класса вертикальному К7-ВМАПриказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.633-2013 «Государственная система обеспечения единства измерений Мерники металлические технические. Методика поверки»
Поверка
Поверкаосуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».
Основные средства поверки:
Рабочий эталон единицы объема 1-го разряда согласно ГПС (часть 3), утвержденной приказом Росстандарта от 07.02.2018 № 256.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки в соответствии с рисунком 2.
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологиии испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24
Телефон/факс: (843) 291-08-33
Е-mail: isp13@tatcsm.ru
Принцип работы мерника основан на измерении объёма жидкости методом слива или налива.
Мерник изготовлен из коррозионно-стойких материалов, не взаимодействующих с рабочей средой. Конструкция мерника обеспечивает достаточную жесткость, прочность и вместимость при длительной эксплуатации.
Конструктивно мерник представляет собой вертикальный сварной сосуд цилиндрической формы с коническим днищем и верхней крышкой. В крышке имеется люк для обслуживания мерника. На корпусе мерника расположены пробно-спускные краны служащие для отбора проб. В мернике имеется патрубок для донного налива, а также переливной узел для аварийного перелива жидкости, который осуществляется через патрубок полного слива. Для измерения объёма, наблюдения за уровнем жидкости и контроля в мернике предусмотрены смотровые окна. Заполнение мерника жидкостью до необходимого объёма производится через трубу для донного налива.
Мерник устанавливается на опорах и с помощью домкратов, по ампуле уровня устанавливается в вертикальное положение.

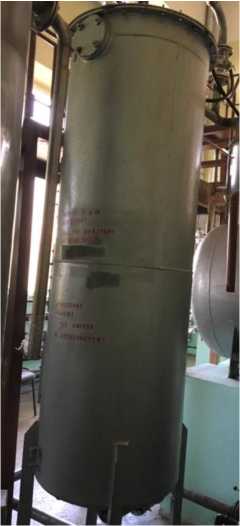

Общий вид мерников представлен на рисунке 1.

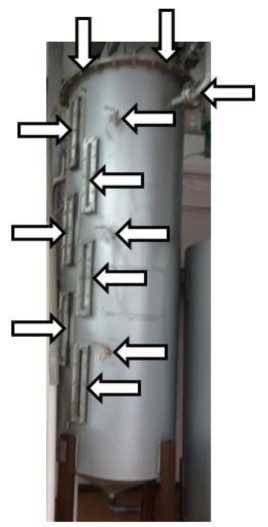

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки мерника К7-ВМА, зав.№ 4758 от несанкционированного доступа, обозначение места нанесения знака поверки
Рисунок 1 - Общий вид мерника К7-
ВМА, зав.№ 4758
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики мерника К7-ВМА, зав.№ 4758
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
747,0 |
|
Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % |
±0,2 |
|
Таблица 2 - Технические характеристики мерника К |
К7-ВМА, зав.№ 4758 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
975 х 790 х 2880 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +10 до +30 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
