Сведения о средстве измерений: 96212-25 Трансформаторы тока

Номер по Госреестру СИ: 96212-25
96212-25 Трансформаторы тока
(LZZBJ9-35D1)

Назначение средства измерений:
Трансформаторы тока LZZBJ9-35D1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 25.08.2025
Срок свидетельства -
Номер записи - 8d25f2ff-7486-bb73-dc05-bf558f82bb6b
ID в реестре СИ - 1426652
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Jiangsu Cosine Electric Co., Ltd.
Страна - КИТАЙ
Населенный пункт - Wenchang East Rd. 131 .Taixing City, Jiangsu Province
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№114 от 2025.01.22 ПРИКАЗ_Об утверждении типов средств измерений (10)

№1751 от 2025.08.25 ПРИКАЗ_Об утверждении типов средств измерений (15)

№1751 от 2025.08.25 Об утверждении типов средств измерений

Наличие аналогов СИ: Трансформаторы тока (LZZBJ9-35D1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Jiangsu Cosine Electric Co., Ltd.

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96333-25
04.09.2030
 Трансформаторы напряжения, JDZX
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province) 		ОТ
8 лет
96233-25

 Трансформаторы напряжения, JDZ9-35Q
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province) 		ОТ
8 лет
96232-25
26.08.2030
 Трансформаторы тока, LZZBJ9-12/185h/4s
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province) 		ОТ
8 лет
96231-25
26.08.2030
 Трансформаторы напряжения, JDZX9
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province) 		ОТ
8 лет
96212-25

 Трансформаторы тока, LZZBJ9-35D1
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province) 		ОТ
8 лет
96658-25
16.10.2030
 Трансформаторы напряжения, JDZX9-10G
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province) 		ОТ
МП 		8 лет
96690-25
21.10.2030
 Трансформаторы тока, LXK Ø120
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province) 		ОТ
МП 		4 года
96790-25
01.11.2030
 Трансформаторы тока, LKZB-Ø120
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province) 		ОТ
МП 		8 лет
97000-25
01.12.2030
 Трансформаторы тока, LZZBJ9-12
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province) 		ОТ
МП 		8 лет
Отчет - OW_4 Количество поверок, выполняемых для юридических и физических лиц

Бесплатный

Кто поверяет Трансформаторы тока (LZZBJ9-35D1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы тока (LZZBJ9-35D1)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в разделе 1 «Общие сведения» паспорта.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21.07.2023 г. № 1491

Правообладатель

JIANGSU COSINE ELECTRIC CO., LTD., Китай Адрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China Телефон: 0523-87877777

Web-сайт: www.cosine.cn

E-mail: kexing@cosine.cn

Изготовитель

JIANGSU COSINE ELECTRIC CO., LTD., Китай Адрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China Телефон: 0523-87877777
Web-сайт: www.cosine.cn
E-mail: kexing@cosine.cn

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 119631, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-37-29
Факс: +7 (495) 437-56-66
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru

Правообладатель

JIANGSU COSINE ELECTRIC CO., LTD., Китай Адрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China Телефон: 0523-87877777
Web-сайт: www.cosine.cn
E-mail: kexing@cosine.cn

Принцип действия трансформаторов основан на явлении электромагнитной индукции.

Трансформаторы состоят из магнитопровода с вторичными обмотками, которые залиты эпоксидной смолой. Трансформаторы имеют до пяти вторичных обмоток.

Трансформаторы по принципу конструкции - опорные, с литой изоляцией.

Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок, с отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка клеммной коробки пломбируется для предотвращения несанкционированного доступа.

Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.

Выводы всех вторичных обмоток находятся в клеммной коробке, расположенной на алюминиевом баке у основания трансформатора. Крышка клеммной коробки пломбируется

для предотвращения несанкционированного доступа.

К трансформаторам данного типа относятся номерами 42311015701006,    42311015701010,

трансформаторы тока с заводскими

42311015701003,

42311015701012,

42311015702015,

42311015702003,

42311015702005,

42311015701002,

42311015701008,

42311015702010,

42311015702001,

42311015702008,

42311015701009,

42311015701007;

42311015702013,

42311015702016,

42311015702011,

42311015701011,

42311015701004,

42311015702006,

42311015702009,

42311015702012,

42311015702004;

42311015701001,

42311015701005,

42311015702002,

42311015702007,

42311015702014,

42309264102014,

42309264102001, 42309264102005, 42309264102006, 42309264102015, 42309264102007.

Нанесение знака поверки на трансформатор не предусмотрено.

Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора методом лазерной гравировки.

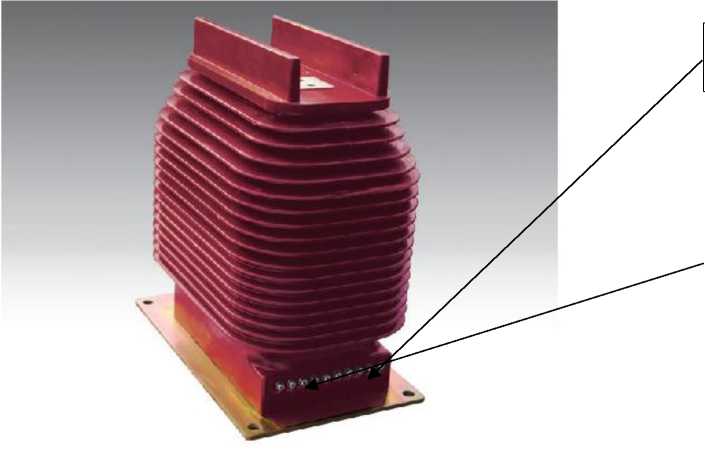

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.

Внешний вид. Трансформаторы тока (LZZBJ9-35D1), http://oei-analitika.ru

Место нанесения заводского номера

Место пломбирования

Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования


Таблица 3 -

Наименование

Обозначение

Количество, шт./экз.

Трансформатор тока

LZZBJ9-35D1

34

Паспорт

-

34


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Заводские номера

42311015701006,

42311015702006,

42309264102014,

42311015701010,

42311015702002,

42309264102001,

42311015701011,

42311015702015,

42309264102005,

42311015701001,

42311015702010,

42309264102006,

42311015701003,

42311015702013,

42309264102015,

42311015701002,

42311015702009,

42309264102007

42311015701009,

42311015702007,

42311015701004,

42311015702003,

42311015701005,

42311015702001,

42311015701012,

42311015702016,

42311015701008,

42311015702012,

42311015701007

42311015702014,

42311015702005,

42311015702008,

42311015702011,

42311015702004

Номинальное напряжение трансформатора ином, кВ

35

Номинальный первичный ток 11ном по ГОСТ 7746-2015, А

2500

1000

1200

Номинальный вторичный ток Ьном, А

1

Класс точности обмоток для измерений и учета по ГОСТ 77462015

0,5

0,5; 0,5

0,2S

Класс точности обмоток для защиты по ГОСТ 7746-2015

5Р; 5Р

-

5Р; 5Р;5P

Наименование характеристики

Значение

Номинальная вторичная нагрузка с соБфз = 0,8 по ГОСТ 7746-2015, В^А

30

Номинальная предельная кратность вторичных обмоток для защиты Кном

30; 30                 -               30; 30; 30

Номинальная частота переменного тока, Гц

50

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Масса, кг, не более

120

Габаритные размеры (длинахширинахвысота), мм, не более

492х302х518

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность при комнатной температуре, %

от -5 до +40

95

Средняя наработка до отказа, ч, не менее

100000

Средний срок службы, лет, не менее

15
