Номер по Госреестру СИ: 96333-25
96333-25 Трансформаторы напряжения
(JDZX)
Назначение средства измерений:
Трансформаторы напряжения JDZX (далее - трансформаторы) предназначены для контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.

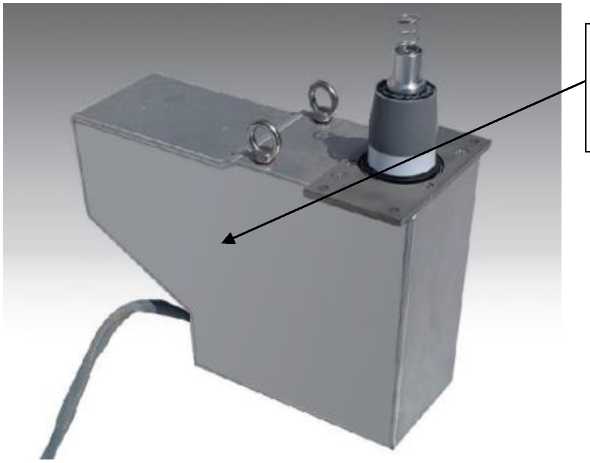

Внешний вид.
Трансформаторы напряжения
Рисунок № 1

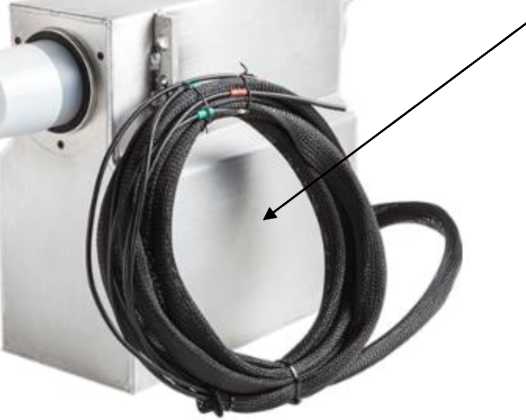

Внешний вид.
Трансформаторы напряжения
Рисунок № 2

Внешний вид.
Трансформаторы напряжения
Рисунок № 3

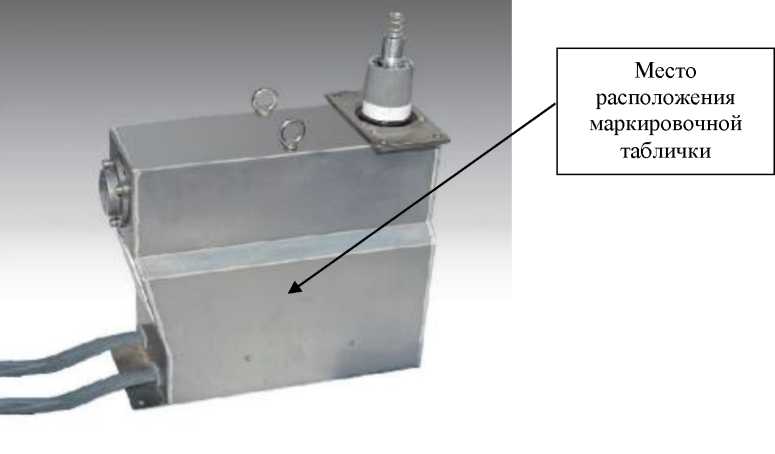

Внешний вид.
Трансформаторы напряжения
Рисунок № 4

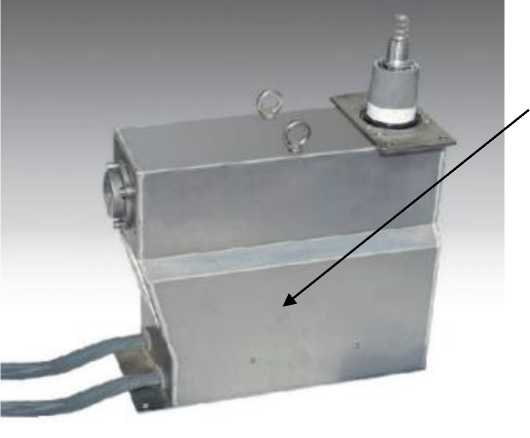

Внешний вид.
Трансформаторы напряжения
Рисунок № 5

Внешний вид.
Трансформаторы напряжения
Рисунок № 6

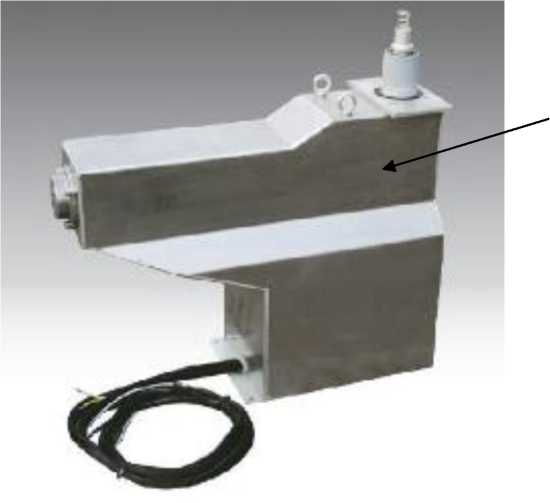

Внешний вид.
Трансформаторы напряжения
Рисунок № 7

Внешний вид.
Трансформаторы напряжения
Рисунок № 8
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 7 «Подготовка к работе и пуск» документа «Трансформаторы напряжения JDZX. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»
Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 года № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»
«Трансформаторы напряжения JDZX. Стандарт предприятия»
Правообладатель
Jiangsu Cosine Electric Co., Ltd., Китай
Адрес юридического лица: Wenchang East Rd.131, Taixing Environmental Protection Sci-tech Industrial Park, Taixing City, Jiangsu Province, P.R. China
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»(ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)
Правообладатель
Jiangsu Cosine Electric Co., Ltd., Китай
Адрес юридического лица: Wenchang East Rd.131, Taixing Environmental Protection Sci-tech Industrial Park, Taixing City, Jiangsu Province, P.R. China
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Конструктивно трансформаторы выполнены в корпусе из полиуретанового компаунда, залитого во внешний алюминиевый корпус, и имеют один изолированный вывод первичной обмотки в верхней части трансформатора и выводы вторичных обмоток, расположенные в нижней части корпуса. На лицевой стороне трансформаторов расположена табличка с техническими данными.
Трансформаторы выпускаются в модификациях JDZX15-6R(CQ), JDZX15-6BCLR(CQ), JDZX15-10R(CQ), JDZX15-10BCLR(CQ), JDZX15-15BCLR(CQ), JDZX15-15ALR(CQ), JDZX15-20ALR(CQ), JDZX15-20BCLR(CQ), JDZX15-35ALR(CQ), JDZXF9-35ALR(CQ), отличающихся метрологическими и техническими характеристиками.
Заводской номер наносится на корпус трансформаторов методом лазерной гравировки в виде цифрового кода.
Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 - 6. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.


Место расположения маркировочной таблички

Рисунок 1 - Общий вид трансформаторов модификаций JDZX15-6R(CQ), JDZX15-10R(CQ) с указанием места расположения маркировочной таблички

Место расположения маркировочной таблички
Рисунок 3 - Общий вид трансформаторов модификаций JDZX15-20BCLR(CQ), JDZX15-15BCLR(CQ) с указанием места расположения маркировочной таблички
расположения маркировочной таблички
Место
Место расположения маркировочной таблички
Рисунок 5 - Общий вид трансформаторов модификаций JDZX15-35ALR(CQ), JDZXF9-35ALR(CQ) с указанием места расположения маркировочной таблички
-fit JDZXIK
5н~эеччеи AqnthKofliHz Ут
*
1 -л>
s.'W?i Twrara
ГЛПН^И

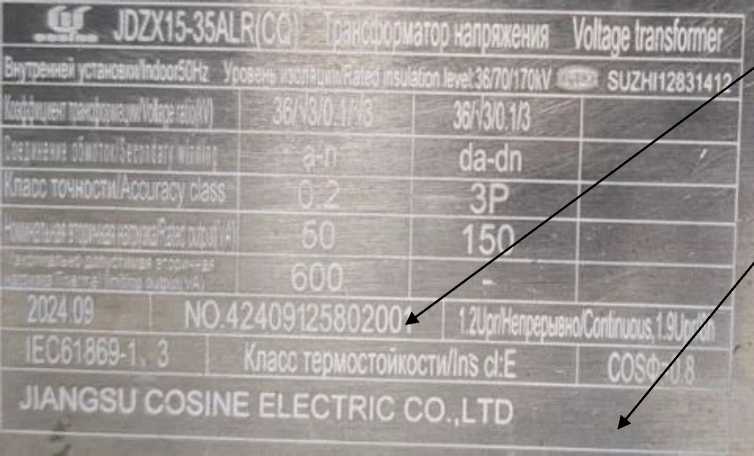

Место нанесения заводского номера
Место нанесения знака утверждения типа
Таблица 1 - Метрологические характеристики модификаций JDZX15-6R(CQ), JDZX15-6BCLR(CQ), JDZX15-10R(CQ), JDZX15-10BCLR(CQ), JDZX15-15BCLR(CQ)_____________________________________________________________________________________________
|
Наименование характеристики |
Значение для модификации | ||||
|
JDZX15-6R(CQ) |
JDZX15- 6BCLR(CQ) |
JDZX15- 10R(CQ) |
JDZX15- 10BCLR(CQ) |
JDZX15- 15BCLR(CQ) | |
|
Номинальное значение напряжения первичной обмотки, кВ |
6/V3 |
6/V3 |
10/V3 |
10/V3 |
15/V3 |
|
Номинальное значение напряжения основных вторичных обмоток, В |
100/^3 |
100/^3 |
100/^3 |
100/V3 |
100/V3 |
|
Номинальное значение напряжения дополнительной вторичной обмотки, В |
100/3 |
100/3 |
100/3 |
100/3 |
100/3 |
|
Количество вторичных обмоток |
1 или 2 |
3 или 4 |
1 или 2 |
3 или 4 |
3 или 4 |
|
Классы точности вторичных обмоток по ГОСТ 1983-2015:
|
0,2; 0,5; 1 3Р |
0,2; 0,5;1 3Р |
0,2; 0,5; 1 3Р |
0,2; 0,5 3Р |
0,2; 0,5; 1 3Р |
|
Номинальная мощность основных вторичных обмоток для измерений при коэффициенте мощности (cos^) активно-индуктивной нагрузки 0,8, В^А |
от 25 до 150 |
30;100 |
от 25 до 150 |
30;100 |
30 |
|
Номинальная мощность дополнительной вторичной обмотки для защиты при коэффициенте мощности активно-индуктивной нагрузки cosф = 0,8, В^А |
100 |
100 |
100 |
100 |
100 |
|
Номинальная частота напряжения сети, Гц |
50 | ||||
Таблица 2 - Метрологические характеристики модификаций JDZX15-15ALR(CQ), JDZX15-20ALR(CQ), JDZX15-20BCLR(CQ),
JDZX15-35ALR(CQ), JDZXF9-35ALR(CQ)
|
Наименование характеристики |
Значение для модификации | ||||
|
JDZX15-15ALR(CQ) |
JDZX15-20ALR(CQ) |
JDZX15- 20BCLR(CQ) |
JDZX15- 35ALR(CQ) |
JDZXF9- 35ALR(CQ) | |
|
Номинальное значение напряжения первичной обмотки, кВ |
15/V3 |
20/V3 |
20/\3 |
35/V3 |
35/V3 |
|
Номинальное значение напряжения основных вторичных обмоток, В |
100/^3 |
100/^3 |
100/V3 |
100/V3 |
100/V3 |
|
Номинальное значение напряжения дополнительной вторичной обмотки, В |
100/3 |
100/3 |
100/3 |
100/3 |
100/3 |
|
Количество вторичных обмоток |
1 или 2 |
1 или 2 |
3 или 4 |
1 или 2 |
3 |
|
Классы точности вторичных обмоток по ГОСТ 1983-2015:
|
0,2; 0,5; 1 3Р |
0,2; 0,5 3Р |
0,2; 0,5 3Р |
0,2; 0,5 3Р |
0,2; 0,5 3Р |
|
Номинальная мощность основных вторичных обмоток для измерений при коэффициенте мощности активно-индуктивной нагрузки cosф = 0,8, 1Ь\ |
30 |
от 15 до 80 |
30 |
от 30 до 150 |
15 |
|
Номинальная мощность дополнительной вторичной обмотки для защиты при коэффициенте мощности активно-индуктивной нагрузки cosф = 0,8, В^А |
100 |
100 |
100 |
100 |
100 |
|
Номинальная частота напряжения сети, Гц |
50 | ||||
Таблица 3 - Технические характеристики модификаций JDZX15-6R (CQ), JDZX15-6BCLR (CQ), JDZX15-10R (CQ), JDZX15-10BCLR (CQ), JDZX15-15BCLR (CQ)________________________________________________________________________________________________
|
Наименование характеристики |
Значение | ||||
|
JDZX15-6R(CQ) |
JDZX15- 6BCLR(CQ) |
JDZX15-10R(CQ) |
JDZX15- 10BCLR(CQ) |
JDZX15- 15BCLR(CQ) | |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
300х490х150 |
530x445x195 |
300x490x150 |
530x445x195 |
530x445x195 |
|
Масса, кг, не более |
40 |
88 |
40 |
88 |
88 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -25 до +40 | ||||
Таблица 4 - Технические характеристики модификаций JDZX15-15ALR (CQ), JDZX15-20ALR (CQ), JDZX15-20BCLR (CQ), JDZX15-35ALR (CQ), JDZXF9-35ALR (CQ)
|
Наименование характеристики |
Значение | ||||
|
JDZX15- 15ALR(CQ) |
JDZX15- 20ALR(CQ) |
JDZX15- 20BCLR(CQ) |
JDZX15- 35ALR(CQ) |
JDZXF9- 35ALR(CQ) | |
|
Габаритные размеры (высотаxдлинаxширина), мм, не более |
465x450x196 |
465x450x196 |
530x445x195 |
565x646x195 |
565x646x195 |
|
Масса, кг, не более |
43 |
43 |
88 |
75 |
75 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -25 до +40 | ||||
аблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
400000 |
