Сведения о средстве измерений: 97000-25 Трансформаторы тока

Номер по Госреестру СИ: 97000-25
97000-25 Трансформаторы тока
(LZZBJ9-12)

Назначение средства измерений:
Трансформаторы тока LZZBJ9-12 (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 03.12.2025
Срок свидетельства - 01.12.2030
Номер записи - 990b2feb-ad2b-bf72-cf91-c999221b514f
ID в реестре СИ - 1427345
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Jiangsu Cosine Electric Co., Ltd.
Страна - КИТАЙ
Населенный пункт - Wenchang East Rd. 131 .Taixing City, Jiangsu Province
Уведомление о начале осуществления предпринимательской деятельности -

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Трансформаторы тока (LZZBJ9-12)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Jiangsu Cosine Electric Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96333-25
04.09.2030
Трансформаторы напряжения, JDZX
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province)
ОТ
8 лет
96233-25

Трансформаторы напряжения, JDZ9-35Q
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province)
ОТ
8 лет
96232-25
26.08.2030
Трансформаторы тока, LZZBJ9-12/185h/4s
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province)
ОТ
8 лет
96231-25
26.08.2030
Трансформаторы напряжения, JDZX9
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province)
ОТ
8 лет
96212-25

Трансформаторы тока, LZZBJ9-35D1
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province)
ОТ
8 лет
96658-25
16.10.2030
Трансформаторы напряжения, JDZX9-10G
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province)
ОТ
МП
8 лет
96690-25
21.10.2030
Трансформаторы тока, LXK Ø120
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province)
ОТ
МП
4 года
96790-25
01.11.2030
Трансформаторы тока, LKZB-Ø120
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province)
ОТ
МП
8 лет
97000-25
01.12.2030
Трансформаторы тока, LZZBJ9-12
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province)
ОТ
МП
8 лет

Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (LZZBJ9-12)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы тока (LZZBJ9-12)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в разделе 1 «Общие сведения» паспорта.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

Трансформатор тока LZZBJ9-12. Стандарт предприятия.

Правообладатель

JIANGSU COSINE ELECTRIC CO., LTD., Китай

Адрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China

Телефон: 0523-87877777

Web-сайт: www.cosine.cn

E-mail: kexing@cosine.cn

Изготовитель


JIANGSU COSINE ELECTRIC CO., LTD., Китай
Адрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China
Телефон: 0523-87877777
Web-сайт: www.cosine.cn
E-mail: kexing@cosine.cn

Испытательный центр


Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 119631, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-37-29
Факс: +7 (495) 437-56-66
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru

Правообладатель


JIANGSU COSINE ELECTRIC CO., LTD., Китай
Адрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China
Телефон: 0523-87877777
Web-сайт: www.cosine.cn
E-mail: kexing@cosine.cn

Принцип действия трансформаторов основан на явлении электромагнитной индукции.

Трансформаторы состоят из магнитопровода с вторичными обмотками, которые залиты эпоксидной смолой. Трансформаторы имеют до четырех вторичных обмоток.

Конструкция трансформаторов - опорные с литой изоляцией.

Выводы первичной обмотки выведены в верхнюю часть литого корпуса в виде контактных площадок, каждая с четырьмя отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет возможность пломбирования для исключения несанкционированного доступа.

Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.

Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора методом лазерной гравировки или типографской печати.

Нанесение знака поверки на трансформаторы не предусмотрено.

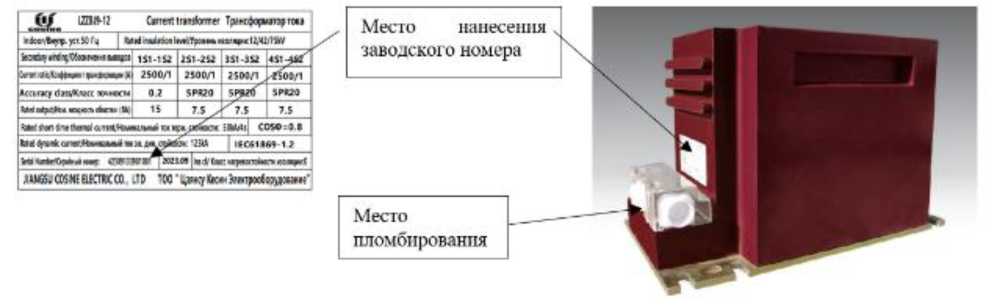

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.

Внешний вид. Трансформаторы тока (LZZBJ9-12), http://oei-analitika.ru

Место пломбирования

(•Г   12ДМ2      Свпгг tmjJonre’ Тркффмпу rwi

мкТремвв

VW«IA41

19N

2 МОЛ

2500/1

2500Л

Л0»Л

Хаосу dm<w< чмчсм

0.2

W0

SP«N

п

7S ,

7.5

^МКГ*1»ИВМЧЙаП<*«МШАМММС«Я«^< :ШЯ|. С09»:«.В

КМ4и»<аг«.Нмм4вжА1^М» 25U   («С01ЯМ 1 >

НИМ СИМ! акта а Л *И

Место нанесения заводского номера

Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования



Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальный первичный ток 11ном, А

2500

Номинальный вторичный ток Ъном, А

1

Номинальная частота, Гц

50

Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, ВА:

-для класса точности 0,2

15

-для класса точности 5PR

7,5

Класс точности измерительных обмоток по ГОСТ Р МЭК 61869-2-2015

0,2

Класс точности обмоток для защиты по ГОСТ Р МЭК 61869-2-2015

5PR

Номинальная предельная кратность вторичных обмоток для защиты Кном

20

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Масса, кг, не более

50

Габаритные размеры (длинахширинахвысота), мм, не более

460х196х225

Условия эксплуатации:

  • - температура окружающей среды, 0С

  • - относительная влажность при комнатной температуре, %, не более

от -25 до +40

95

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка до отказа, ч, не менее

100000

Средний срок службы, лет, не менее

15
