Сведения о средстве измерений: 96790-25 Трансформаторы тока

Номер по Госреестру СИ: 96790-25
96790-25 Трансформаторы тока
(LKZB-Ø120)

Назначение средства измерений:
Трансформаторы тока LKZB-0120 (далее по тексту - трансформаторы) предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности, а также для передачи сигнала измерительной информации приборам защиты, автоматики, сигнализации и управления.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 2

Общие сведения

Дата публикации - 07.11.2025
Срок свидетельства - 01.11.2030
Номер записи - d7b551a8-f81a-e415-2e89-1116d4a0bf42
ID в реестре СИ - 1427211
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Jiangsu Cosine Electric Co., Ltd.
Страна - КИТАЙ
Населенный пункт - Wenchang East Rd. 131 .Taixing City, Jiangsu Province
Уведомление о начале осуществления предпринимательской деятельности -

Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.

На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2382 от 2025.11.01 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Трансформаторы тока (LKZB-Ø120)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Jiangsu Cosine Electric Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96333-25
04.09.2030
Трансформаторы напряжения, JDZX
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province)
ОТ
8 лет
96233-25

Трансформаторы напряжения, JDZ9-35Q
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province)
ОТ
8 лет
96232-25
26.08.2030
Трансформаторы тока, LZZBJ9-12/185h/4s
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province)
ОТ
8 лет
96231-25
26.08.2030
Трансформаторы напряжения, JDZX9
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province)
ОТ
8 лет
96212-25

Трансформаторы тока, LZZBJ9-35D1
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province)
ОТ
8 лет
96658-25
16.10.2030
Трансформаторы напряжения, JDZX9-10G
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province)
ОТ
МП
8 лет
96690-25
21.10.2030
Трансформаторы тока, LXK Ø120
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province)
ОТ
МП
4 года
96790-25
01.11.2030
Трансформаторы тока, LKZB-Ø120
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province)
ОТ
МП
8 лет
97000-25
01.12.2030
Трансформаторы тока, LZZBJ9-12
Jiangsu Cosine Electric Co., Ltd. (КИТАЙ Wenchang East Rd. 131 .Taixing City, Jiangsu Province)
ОТ
МП
8 лет

Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.

Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.

В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.

Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (LKZB-Ø120)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы тока (LKZB-Ø120)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 1 «Общие сведения» паспорта.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

Трансформаторы тока LKZB-0120. Стандарт предприятия

Лист № 3

Всего листов 3

Правообладатель

JIANGSU COSINE ELECTRIC CO., LTD., Китай

Адрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China

Телефон: 0523-87877777

Web-сайт: www.cosine.cn

E-mail: kexing@cosine.cn

Изготовитель


JIANGSU COSINE ELECTRIC CO., LTD., Китай
Адрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China
Телефон: 0523-87877777
Web-сайт: www.cosine.cn
E-mail: kexing@cosine.cn

Испытательный центр


Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 119631, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-37-29
Факс: +7 (495) 437-56-66
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru

Правообладатель

JIANGSU COSINE ELECTRIC CO., LTD., Китай
Адрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China
Телефон: 0523-87877777
Web-сайт: www.cosine.cn
E-mail: kexing@cosine.cn

Принцип действия трансформаторов основан на явлении электромагнитной индукции.

Конструкция трансформаторов представляет собой кольцевой магнитопровод с вторичной обмоткой. Корпус трансформатора выполнен из эпоксидной смолы, который обеспечивает защиту обмотки от механических и климатических воздействий. В качестве первичной обмотки трансформаторов используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора.

Трансформаторы предназначены для установки в распределительные устройства (РУ).

Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на корпус трансформатора методом лазерной гравировки.

Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование трансформаторов не предусмотрено.

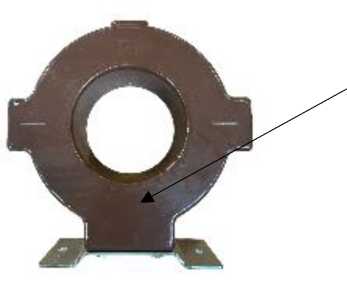

Общий вид трансформаторов, место нанесения заводского номера приведены на рисунке 1.

Внешний вид. Трансформаторы тока (LKZB-Ø120), http://oei-analitika.ru

Место нанесения заводского номера

Внешний вид. Трансформаторы тока (LKZB-Ø120), http://oei-analitika.ru

Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера

Лист № 2 Всего листов 3

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение, кВ

от 6 до 35

Номинальный первичный ток 11ном, А

50

Номинальный вторичный ток Ъном, А

1

Номинальная частота, Гц

50

Номинальная вторичная нагрузка S2ном с коэффициентом мощности COSф2=1,0, В-А

2,5

Класс точности по ГОСТ Р МЭК 61869-2-2015

10P

Номинальная предельная кратность

10

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Масса, кг, не более

12

Габаритные размеры (Внешний диаметрхвнутренний диаметрхвысота), мм, не более

225x125x310

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность, %, не более

от -25 до +40

95

Средняя наработка до отказа, ч, не менее

100000

Средний срок службы, лет, не менее

15
