Номер по Госреестру СИ: 96231-25
96231-25 Трансформаторы напряжения
(JDZX9)
Назначение средства измерений:
Трансформаторы напряжения JDZX9 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Общие сведения» документа «Трансформатор напряжения JDZX9. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 1983-2015. Трансформаторы напряжения. Общие технические условия
Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Росстандарта от 07.08.2023 г. № 1554
Трансформаторы напряжения JDZX9. Стандарт предприятия
ПравообладательJIANGSU COSINE ELECTRIC CO., LTD., Китай
Адрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China
Телефон: 0523-87877777
Web-сайт: www.cosine.cn
E-mail: kexing@cosine.cn
Изготовитель
JIANGSU COSINE ELECTRIC CO., LTD., КитайАдрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China Телефон: 0523-87877777
Web-сайт: www.cosine.cn
E-mail: kexing@cosine.cn
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 119631, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-37-29
Факс: +7 (495) 437-56-66
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
JIANGSU COSINE ELECTRIC CO., LTD., КитайАдрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China
Телефон: 0523-87877777
Web-сайт: www.cosine.cn
E-mail: kexing@cosine.cn
Принцип действия трансформаторов основан на преобразовании переменного тока высокого напряжения в переменный ток низкого напряжения посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются однофазными трансформаторами с литой изоляцией из эпоксидной смолы (компаунда). Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхней части трансформатора напряжения. Выводы вторичных обмоток помещены в клеммной коробке, закрепленной на основании. Для крепления трансформаторов на основании имеются отверстия под болты.
Трансформаторы выпускаются в двух модификациях JDZX9-10G и JDZX9-35Q. Модификации трансформаторов отличаются габаритными размерами, классом напряжения, значением номинального напряжения первичной обмотки и наибольшим рабочим напряжением.
Нанесение знака поверки на трансформаторы не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом печати на табличку или методом лазерной гравировки в месте, указанном на рисунке 1.

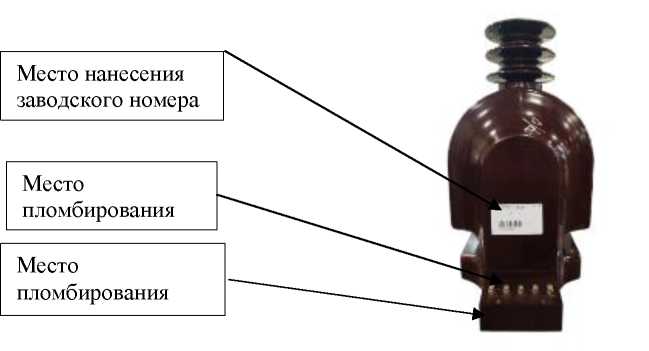

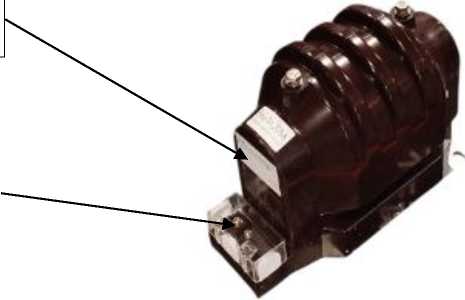

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования-представлены на рисунке 1.
Место нанесения заводского номера
Место пломбирования
а)
б)
Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
а) трансформатор напряжения JDZX9-10G
б) трансформатор напряжения JDZX9-35Q
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация трансформатора |
JDZX9-10G |
JDZX9-35Q |
|
Значение номинального напряжения первичной обмотки и1ном, кВ |
10/^3 |
35/\3 |
|
Значение номинального напряжения вторичных обмоток и2ном, В:
|
0,1/^3 0,1/3 |
о,1/^з 0,1/3 |
|
Классы точности вторичной обмотки для измерения по ГОСТ 1983-2015 |
0,2 | |
|
Классы точности вторичной обмотки для защиты по ГОСТ 1983-2015 |
3P | |
|
Номинальные мощности вторичных обмоток с соБфз = 0,8 по ГОСТ 1983-2015, В^А | ||
|
Наименование характеристики |
Значение | |
|
Модификация трансформатора |
JDZX9-10G |
JDZX9-35Q |
|
-для измерений |
30 | |
|
-для защиты |
50 | |
|
Номинальная частота переменного тока, Гц |
50 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
JDZX9-10G |
JDZX9-35Q | |
|
Масса, кг, не более |
35 |
65 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
358х185х273 |
390x270x493 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от -25 до +40 | |
|
- относительная влажность при комнатной температуре, % |
95 | |
|
Средняя наработка до отказа, ч, не менее |
100000 |
100000 |
|
Средний срок службы, лет, не менее |
15 |
15 |
