Номер по Госреестру СИ: 96690-25
96690-25 Трансформаторы тока
(LXK Ø120)
Назначение средства измерений:
Трансформаторы тока LXK 0120 (далее по тексту - трансформаторы) предназначены для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности, а также для передачи сигнала измерительной информации приборам защиты, автоматики, сигнализации и управления.

Внешний вид.
Трансформаторы тока
Рисунок № 1

Внешний вид.
Трансформаторы тока

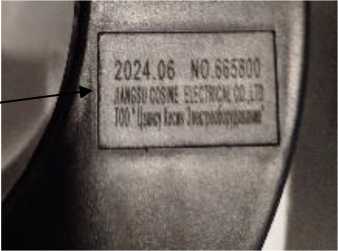

Рисунок № 2
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1 «Общие сведения» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
Трансформаторы тока LXK 0120. Стандарт предприятия.
Лист № 3
Всего листов 3
ПравообладательJIANGSU COSINE ELECTRIC CO., LTD., Китай
Адрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China
Телефон: 0523-87877777
Web-сайт: www.cosine.cn
E-mail: kexing@cosine.cn
Изготовитель
JIANGSU COSINE ELECTRIC CO., LTD., Китай
Адрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China
Телефон: 0523-87877777
Web-сайт: www.cosine.cn
E-mail: kexing@cosine.cn
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Адрес: 119631, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-37-29
Факс: +7 (495) 437-56-66
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
JIANGSU COSINE ELECTRIC CO., LTD., КитайАдрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China
Телефон: 0523-87877777
Web-сайт: www.cosine.cn
E-mail: kexing@cosine.cn
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Конструкция трансформаторов представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в изолирующий корпус из эпоксидной смолы. В качестве первичной обмотки трансформаторов используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора.
Трансформаторы предназначены для установки в распределительные устройства (РУ).
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на корпус трансформатора методом лазерной гравировки.
Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование трансформаторов не предусмотрено.
Общий вид трансформаторов, место нанесения заводского номера приведены на рисунке 1.

Место нанесения
заводского номера

Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера
Лист № 2 Всего листов 3
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Номинальный первичный ток 11ном, А |
200 |
|
Номинальный вторичный ток Ъном, А |
1 |
|
Номинальная частота, Гц |
50 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности COSф2=1,0, В-А |
2,5 |
|
Класс точности по ГОСТ Р МЭК 61869-2-2015 |
3 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
6 |
|
Габаритные размеры (Внешний диаметрхвнутренний диаметрхвысота), мм, не более |
210x125x220 |
|
Условия эксплуатации:
|
от -25 до +40 95 |
|
Средняя наработка до отказа, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
15 |
