Сведения о средстве измерений: 95697-25 Призмы правильные многогранные

Номер по Госреестру СИ: 95697-25
95697-25 Призмы правильные многогранные
(ППМ)

Назначение средства измерений:
Призмы правильные многогранные ППМ (далее - призмы), предназначены для регулирования и настройки угломерных приборов, для непосредственного измерения углов промышленных изделий и применения в качестве рабочих эталонов единицы плоского угла при передаче единицы плоского угла в соответствии с «Государственной поверочной схемой для средств измерений плоского угла», утвержденной приказом Росстандарта от 26 ноября 2018 г. № 2482, для поверки, калибровки средств измерений и аттестации эталонов единицы плоского угла.

сертификация программного обеспечения
Внешний вид. Призмы правильные многогранные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Призмы правильные многогранные
Рисунок № 1
Внешний вид. Призмы правильные многогранные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Призмы правильные многогранные
Рисунок № 2
Внешний вид. Призмы правильные многогранные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Призмы правильные многогранные

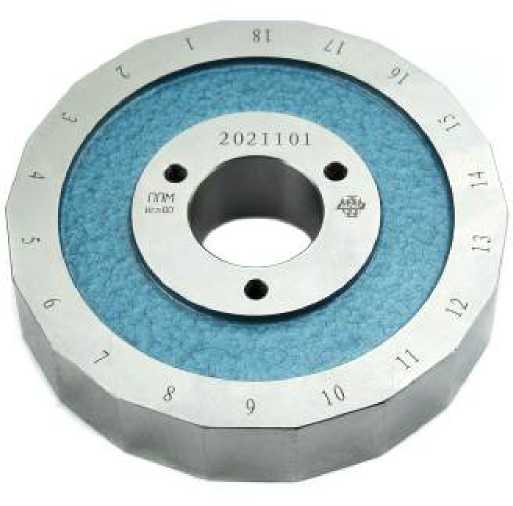

Рисунок № 3
Внешний вид. Призмы правильные многогранные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Призмы правильные многогранные

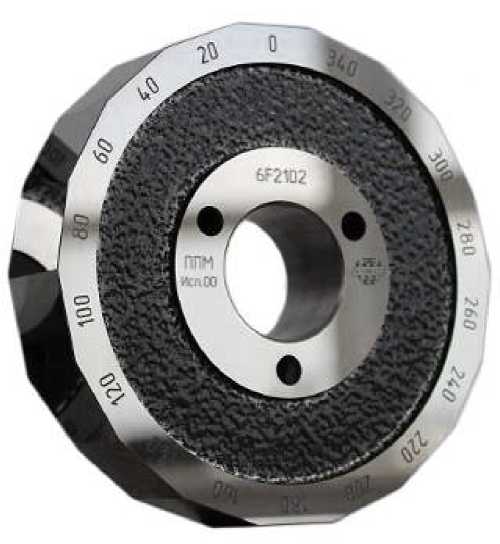

Рисунок № 4
Внешний вид. Призмы правильные многогранные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Призмы правильные многогранные

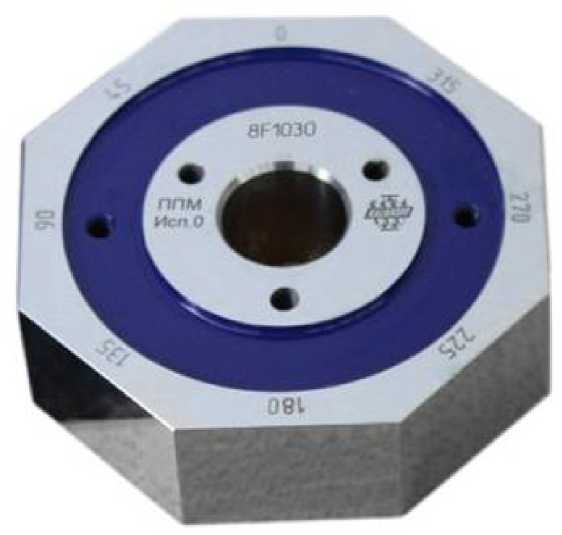

Рисунок № 5
Внешний вид. Призмы правильные многогранные, http://oei-analitika.ru рисунок № 6
Внешний вид.
Призмы правильные многогранные

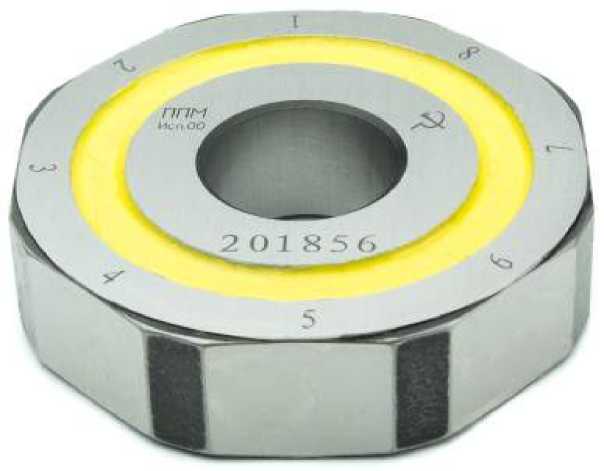

Рисунок № 6
Внешний вид. Призмы правильные многогранные, http://oei-analitika.ru рисунок № 7
Внешний вид.
Призмы правильные многогранные

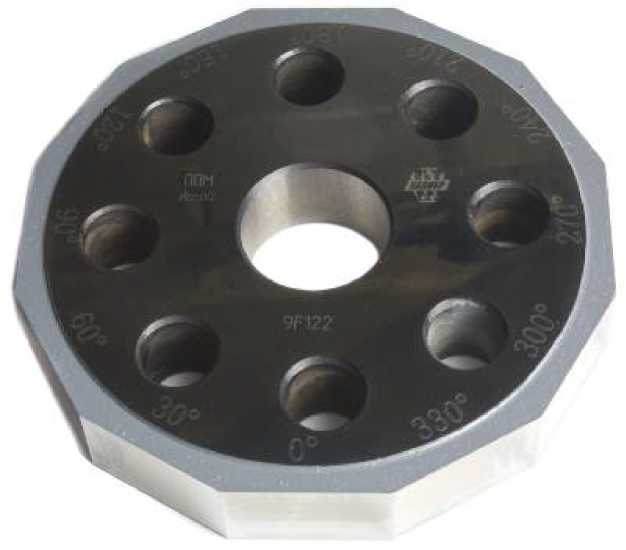

Рисунок № 7
Внешний вид. Призмы правильные многогранные, http://oei-analitika.ru рисунок № 8
Внешний вид.
Призмы правильные многогранные

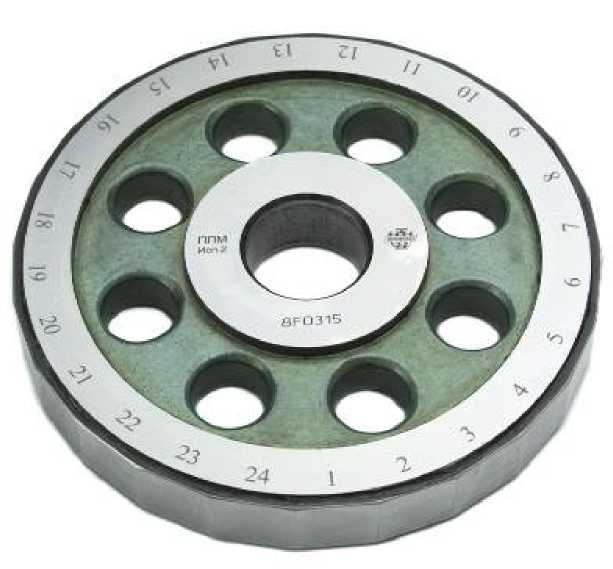

Рисунок № 8
Внешний вид. Призмы правильные многогранные, http://oei-analitika.ru рисунок № 9
Внешний вид.
Призмы правильные многогранные

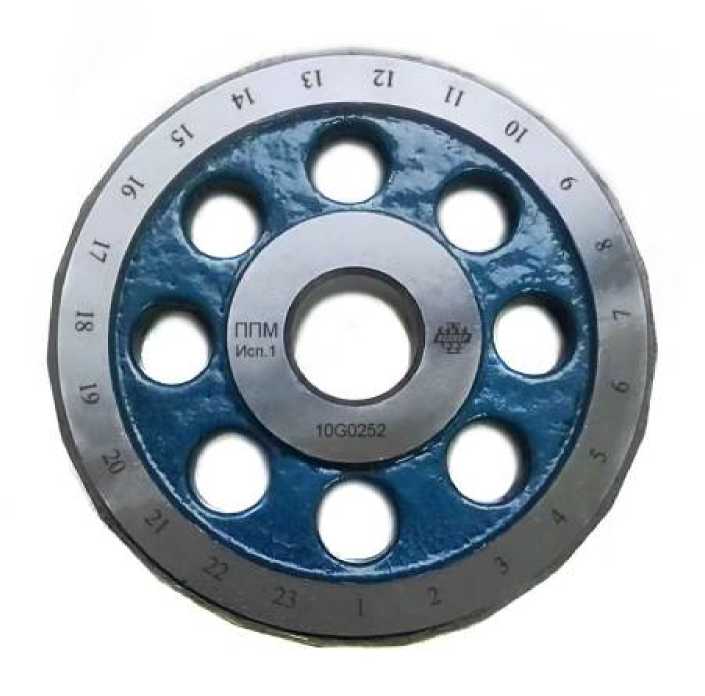

Рисунок № 9
Внешний вид. Призмы правильные многогранные, http://oei-analitika.ru рисунок № 10
Внешний вид.
Призмы правильные многогранные

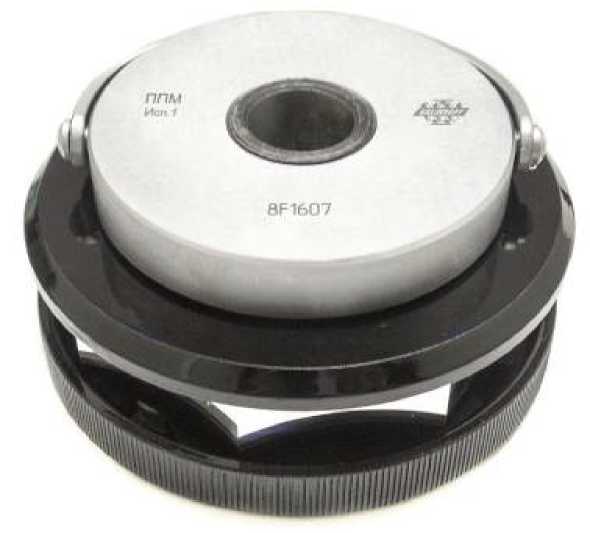

Рисунок № 10

Общие сведения

Дата публикации - 17.06.2025
Срок свидетельства - 16.06.2030
Номер записи - 197468
ID в реестре СИ - 1426098
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1180 от 2025.06.16 ПРИКАЗ_Об утверждении типов средств измерений (17)

№1180 от 2025.06.16 Об утверждении типов средств измерений

Наличие аналогов СИ: Призмы правильные многогранные (ППМ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
68478-17
30.08.2027
Линейки контрольные визуально-цифровые, КЛВЦ
Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск)
ОТ
МП
1 год
70560-18
13.03.2028
Угольники поверочные 90º,
Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск)
ОТ
МП
1 год
72196-18
24.08.2029
Меры плоского угла призматические,
Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск)
ОТ
МП
1 год
73659-18
27.12.2029
Штангенциркули, ШЦ, ШЦК, ШЦЦ
Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск)
ОТ
МП
1 год
73290-18
30.11.2029
Угломеры с нониусом, Обозначение отсутствует
Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск)
ОТ
МП
1 год
73072-18
07.11.2029
Проволочки и ролики, Обозначение отсутствует
Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск)
ОТ
МП
1 год
74852-19
23.04.2029
Уровни рамные и брусковые,
Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск)
ОТ
МП
1 год
81400-21
30.03.2026
Индикаторы часового типа и с цифровым отсчетным устройством, 1, 8, 0, 6, 0, 3
Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск)
ОТ
МП
1 год
85930-22
20.06.2027
Бруски контрольные, Обозначение отсутствует
Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск)
ОТ
МП
1 год
87423-22
30.11.2027
Нутромеры индикаторные, Обозначение отсутствует
Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск)
ОТ
МП
1 год
87602-22
12.12.2027
Скобы с отсчетным устройством, Обозначение отсутствует
Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск)
ОТ
МП
1 год
88377-23
28.02.2028
Пластины плоскопараллельные стеклянные, Обозначение отсутствует
Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск)
ОТ
МП
1 год
89421-23
23.06.2028
Пластины плоские стеклянные, Обозначение отсутствует
Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск)
ОТ
МП
1 год
93167-24
11.09.2029
Микрометры рычажные , Обозначение отсутствует
Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск)
ОТ
МП
1 год
95697-25
16.06.2030
Призмы правильные многогранные, ППМ
Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск)
ОТ
МП
2 года

Внимание!!
Отчет долго строится.

На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.

Стоимость 200 руб. или по подписке

Кто поверяет Призмы правильные многогранные (ППМ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Призмы правильные многогранные (ППМ)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на верхнюю поверхность призм краской, травлением, лазерной маркировкой или с помощью наклейки и на титульный лист паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 5 «Порядок работ» документа ППМ.00.001 ПС «Призмы правильные многогранные ППМ. Паспорт».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;

ТУ 26.51.33-025-04567838-2023 Призмы правильные многогранные ППМ. Технические условия.

Правообладатель

Общество с ограниченной ответственностью ЮЖНО-УРАЛЬСКИЙ ИНСТРУМЕНТАЛЬНЫЙ ЗАВОД «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»)

ИНН 7449131361

Юридический адрес: 454119, г. Челябинск, ул. Нахимова, д. 20-п, помещ. 6, оф. 1 Телефон/ факс: +7 (351) 734-96-34, +7 (499) 649-29-69

E-mail: fax@kalibr.info

Изготовитель

Общество с ограниченной ответственностью ЮЖНО-УРАЛЬСКИЙ ИНСТРУМЕНТАЛЬНЫЙ ЗАВОД «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»)
ИНН 7449131361
Юридический адрес: 454119, г. Челябинск, ул. Нахимова, д. 20-п, помещ. 6, оф. 1 Адрес места осуществления деятельности: 454119, г. Челябинск, ул. Нахимова, д. 20-п Телефон/ факс: +7 (351) 734-96-34, +7 (499) 649-29-69
E-mail: fax@kalibr.info

Испытательный центр

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)
Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48

Правообладатель

Общество с ограниченной ответственностью ЮЖНО-УРАЛЬСКИЙ ИНСТРУМЕНТАЛЬНЫЙ ЗАВОД «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»)
ИНН 7449131361
Юридический адрес: 454119, г. Челябинск, ул. Нахимова, д. 20-п, помещ. 6, оф. 1 Телефон/ факс: +7 (351) 734-96-34, +7 (499) 649-29-69
E-mail: fax@kalibr.info

Принцип действия призм заключается в передаче единицы плоского угла рабочим средствам измерений углов.

Призмы выполнены из цельных заготовок стали марки ШХ-15 или легированной инструментальной стали, путем механической обработки с последующей доводкой ее основных геометрических параметров.

Призмы представляют собой многозначные угловые меры, в основании которых лежит правильный многогранник, имеющий форму прямой призмы с различным числом боковых граней: 4, 6, 8, 9, 10, 12, 15, 16, 17, 18, 19, 20, 23, 24, 28, 32, 36, 40, 45, 72, которые являются измерительными поверхностями, попарно образующие рабочие углы.

Рабочие углы призм заданы между перпендикулярами к измерительными поверхностям призм в плоскостях измерения.

Призмы изготавливаются в пяти исполнениях: 00, 0, 1, 2, 3, отличающихся между собой допускаемым отклонением рабочих углов от номинального значения, допускаемым отклонением от плоскостности измерительных поверхностей призмы и пределами допускаемого отклонения от перпендикулярности измерительных поверхностей к базовой поверхности призмы.

На верхних поверхностях призм нанесены порядковые номера граней или номинальные значения углов в градусах от первой грани в направлении, противоположном ходу часовой стрелки.

Общий вид призм приведен на рисунках 1-13.

По заказу Потребителя призмы поставляются с защитной оправой (рис. 8-13), предохраняющей от механических повреждений и соприкосновения поверхностей призмы с руками во время транспортировки. Защитная оправа может быть с ручкой для переноса (рис. 8 11) или без нее (рис. 12, 13). При работе с призмой - оправа снимается. Конструкция прозрачной оправы позволяет работать с призмой, не снимая ее, в случае если опорная поверхность, на которую она устанавливается, меньше диаметра отверстия оправы (рис. 13).

Призмы отличаются между собой внешним видом, метрологическими и техническими характеристиками, отсутствием (рис. 1-4) или наличием (рис. 5-7) технологических отверстий, расположенных по диаметру между базовой поверхностью призмы и поверхностью призмы с нанесенными на ней порядковыми номерами граней или номинальными значениями углов. Число технологических отверстий может быть от 3 до 30 включительно.

Заводской номер призм (в виде буквенно-цифрового или цифрового обозначения, состоящего из букв латинского алфавита и (или) арабских цифр), наносятся на верхнюю поверхность призм краской, травлением, лазерной маркировкой или с помощью наклейки в местах, указанных на рисунке 14. Место нанесения знака утверждения типа представлено на рисунке 14.

SgSftiT

Внешний вид. Призмы правильные многогранные (ППМ), http://oei-analitika.ru

шит

Внешний вид. Призмы правильные многогранные (ППМ), http://oei-analitika.ru

Призмы выпускаются под товарными знаками , знак наносится на паспорт призм типографским методом, на верхнюю поверхность призм краской, травлением, лазерной маркировкой или с помощью наклейки.

Нанесение знака поверки на призмы не предусмотрено. Пломбирование призм не предусмотрено.

Внешний вид. Призмы правильные многогранные (ППМ), http://oei-analitika.ru

Рисунок 1 - Общий вид призм без оправы

Внешний вид. Призмы правильные многогранные (ППМ), http://oei-analitika.ru

Рисунок 2 - Общий вид призм без оправы

Внешний вид. Призмы правильные многогранные (ППМ), http://oei-analitika.ru

Рисунок 3 - Общий вид призм без оправы

Внешний вид. Призмы правильные многогранные (ППМ), http://oei-analitika.ru

Рисунок 4 - Общий вид призм без оправы

Внешний вид. Призмы правильные многогранные (ППМ), http://oei-analitika.ru

Рисунок 5 - Общий вид призм без оправы

Внешний вид. Призмы правильные многогранные (ППМ), http://oei-analitika.ru

Рисунок 6 - Общий вид призм без оправы

Внешний вид. Призмы правильные многогранные (ППМ), http://oei-analitika.ru

Рисунок 7 - Общий вид призм без оправы

Внешний вид. Призмы правильные многогранные (ППМ), http://oei-analitika.ru

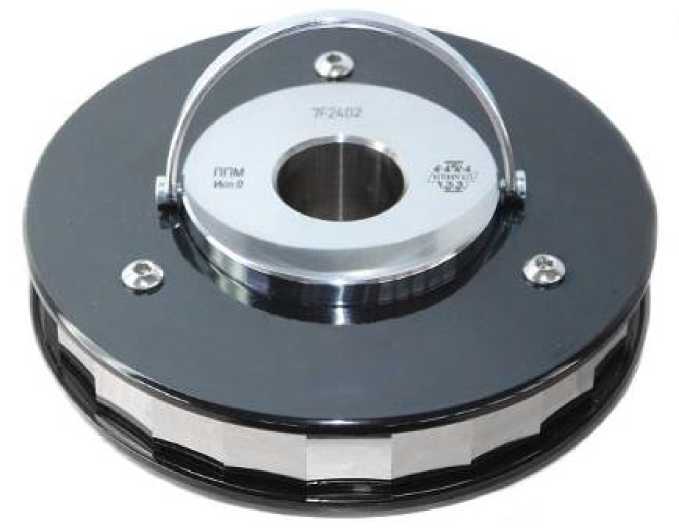

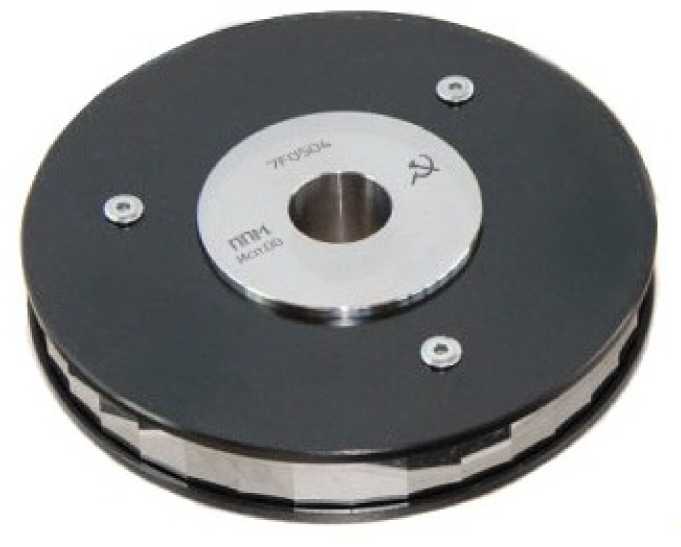

Рисунок 8 - Общий вид призм с оправой

Внешний вид. Призмы правильные многогранные (ППМ), http://oei-analitika.ru

Рисунок 9 - Общий вид призм с оправой

Внешний вид. Призмы правильные многогранные (ППМ), http://oei-analitika.ru

Рисунок 10 - Общий вид призм с оправой

Внешний вид. Призмы правильные многогранные (ППМ), http://oei-analitika.ru

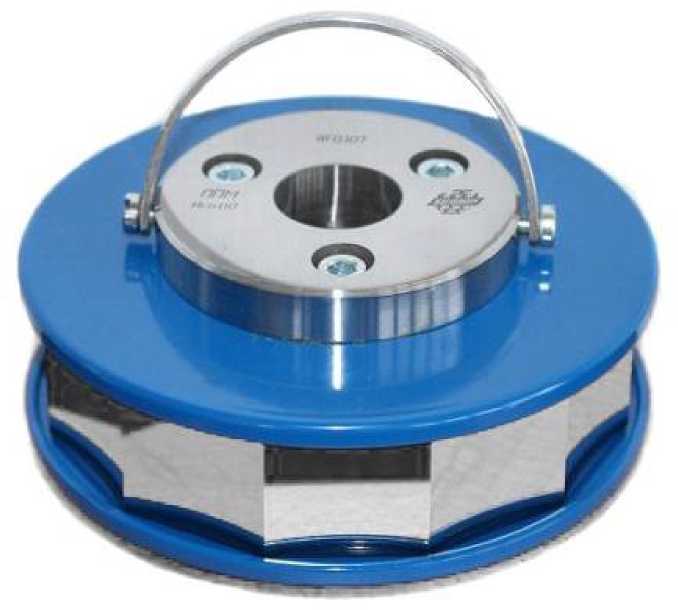

Рисунок 11 - Общий вид призм с оправой

Внешний вид. Призмы правильные многогранные (ППМ), http://oei-analitika.ru

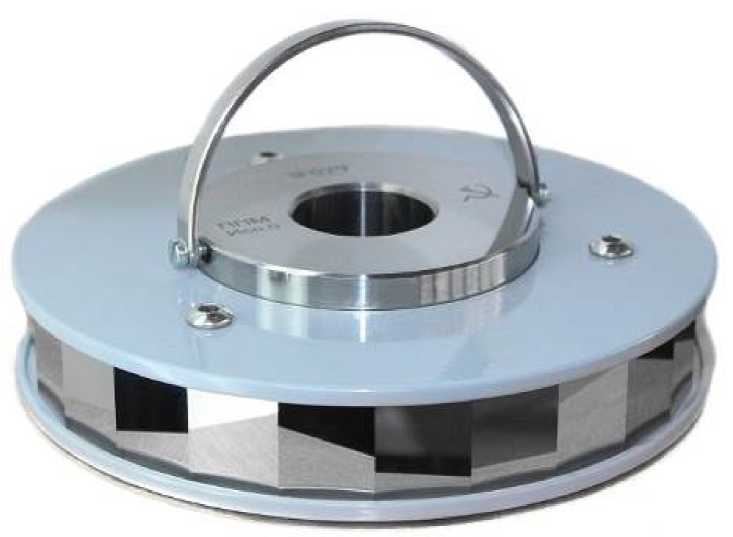

Рисунок 12 - Общий вид призм с оправой

Внешний вид. Призмы правильные многогранные (ППМ), http://oei-analitika.ru

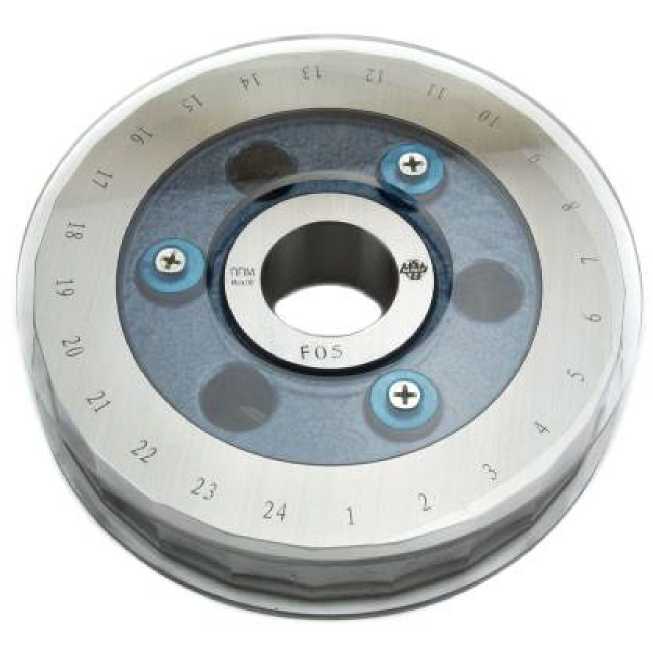

Рисунок 13 - Общий вид призм с оправой

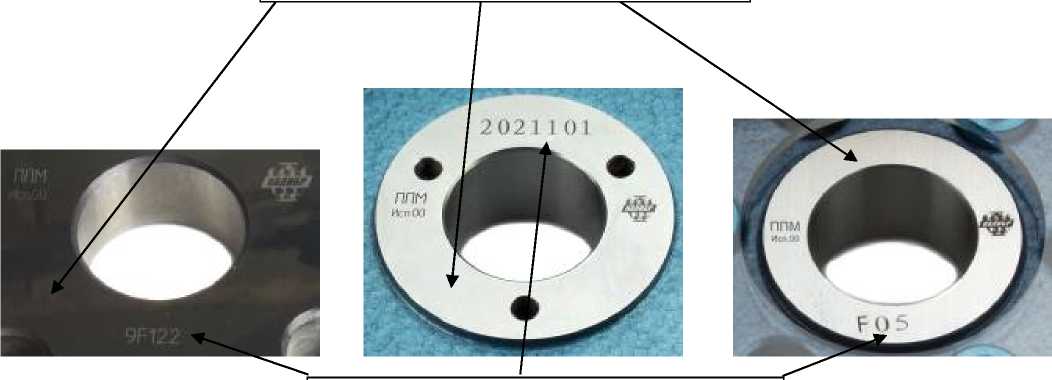

Место нанесения знака утверждения типа

Внешний вид. Призмы правильные многогранные (ППМ), http://oei-analitika.ru

Место нанесения заводского номера

Рисунок 14 - Места нанесения заводского номера


Таблица 4 -

Наименование

Обозначение

Количество, шт. (экз.)

Призма правильная многогранная

ППМ

1 шт.

Оправа

-

1 шт. (по заказу)

Футляр

-

1 шт.

Паспорт

ППМ.00.001 ПС

1 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение характеристики

Исполнение

00

0

1

2

3

Диапазон измерений углов

от 0° до 360°

Доверительные границы абсолютной погрешности при доверительной вероятности 0,99

±0,3"

±1,0"

±3,0"

±6,0"

Пределы допускаемого отклонения рабочих углов от номинального значения

±2,5"

±5"

±8"

±15"

±20"

Допускаемое отклонение от плоскостности измерительных поверхностей призмы, мкм, не более

0,04

0,05

0,07

0,10

0,15

Пределы допускаемого отклонения от перпендикулярности измерительных поверхностей к базовой поверхности призмы

±10"

±15"

±20"

±30"

±40"

Таблица 2 - Номинальные значения рабочих углов

Призмы правильные многогранные с количеством измерительных поверхностей (боковых граней)

Значение

4

90° 00' 00,0"

6

60° 00' 00,0"

8

45° 00' 00,0"

9

40° 00' 00,0"

10

36° 00' 00,0"

12

30° 00' 00,0"

15

24° 00' 00,0"

16

22° 30' 00,0"

17

21° 10' 35,3"

18

20° 00' 00,0"

19

18° 56' 50,5"

20

18° 00' 00,0"

23

15° 39' 07,8"

24

15° 00' 00,0"

28

12° 51' 25,7"

32

11° 15' 00,0"

36

10° 00' 00,0"

40

9° 00' 00,0"

45

8° 00' 00,0"

72

5° 00' 00,0"

Таблица 3 - Технические характеристики

Наименование характеристики

Значение характеристики для призм с количеством измерительных поверхностей (боковых граней)

4, 6, 8,

9, 10

12

15

16, 17, 18,

19, 20

23, 24, 28,

32, 36, 40

45

72

Масса призм, кг, не более

1

2

3

5

6

14

19

Диаметр призм, мм, не более

100

150

150

200

250

300

400

Высота призм, мм, не более

45

Диаметр центрального отверстия, мм

от 10H7 до 50H7 вкл. c шагом 1

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - допускаемое изменение температуры окружающего воздуха в помещении, °C, не более:

  • - в течение 1 ч

  • - в течение 8 ч

-относительная влажность воздуха, %, не более

от +17 до +23

0,5

2

от 40 до 80

Средний срок службы, лет, не менее

10


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
