Номер по Госреестру СИ: 88377-23
88377-23 Пластины плоскопараллельные стеклянные
(Обозначение отсутствует)
Назначение средства измерений:
Пластины плоскопараллельные стеклянные (далее по тексту - пластины) предназначены для проверки интерференционным методом плоскостности и взаимной параллельности измерительных плоскостей микрометров (гладких и рычажных) и скоб (рычажных и индикаторных).

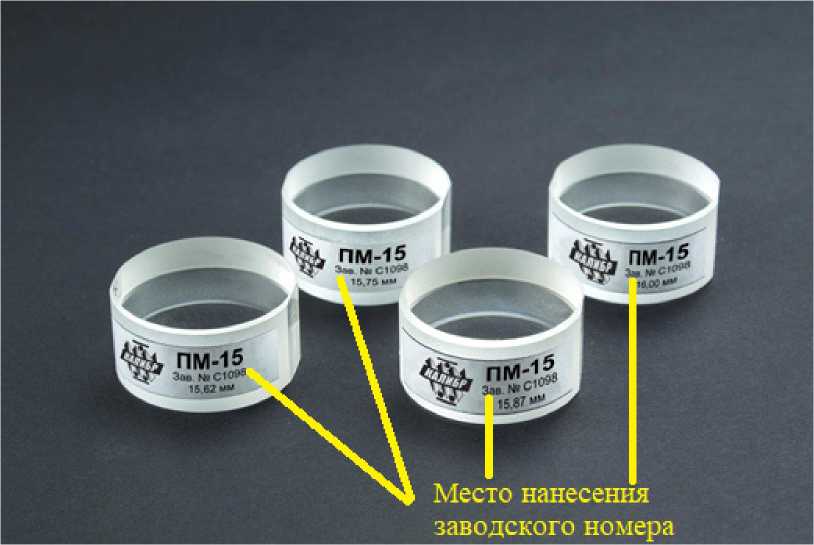

Внешний вид.
Пластины плоскопараллельные стеклянные
Рисунок № 1

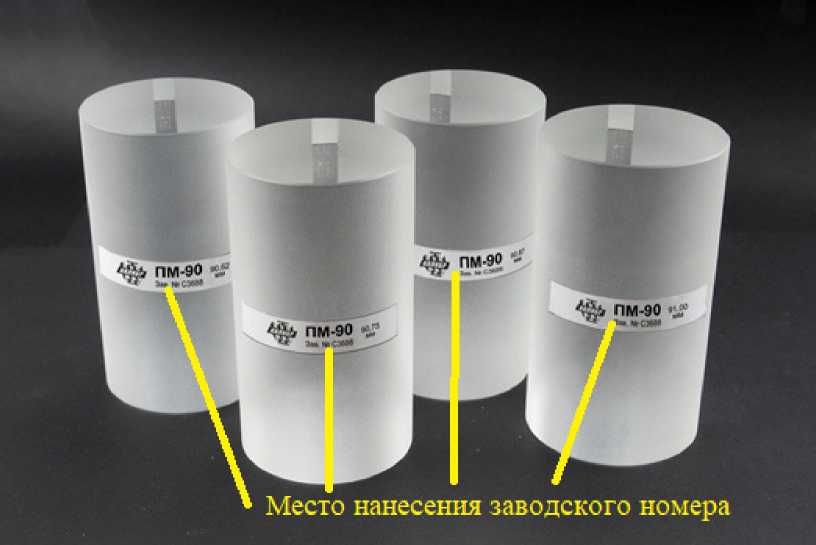

Внешний вид.
Пластины плоскопараллельные стеклянные
Рисунок № 2
Общие сведения
Дата публикации - 01.03.2023
Срок свидетельства - 28.02.2028
Номер записи - 190389
ID в реестре СИ - 1406089
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ПМ65, ПМ-90, ПМ-65, ПМ-40, ПМ-15, ПМ, Нет модификации, Набор № 6, Набор № 5,
Производитель
Изготовитель - Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «MM_1. Реестр аттестованных методик измерений (МВИ, ФГИС «Аршин»)» предназначен для быстрого просмотра и анализа карточек МВИ: номера в реестре, даты публикации и свидетельства, статус, сведения об аттестующей организации и разработчике, а также ключевые параметры измерений (величина, диапазоны, погрешность). Таблица по умолчанию отсортирована по самым свежим записям и показывает до 3000 строк.
В верхней части доступны гибкие фильтры. Текстовые поля позволяют искать по подстроке в названии методики, назначении и методе измерений. Множественный выбор (multiselect) доступен для аттестующих организаций и их номеров аккредитации, разработчиков, реестровых номеров, разделов реестра, видов измерений и статусов. Отбор можно сузить по году свидетельства, а также по городу аттестующей организации и разработчика. Все фильтры комбинируются между собой.
В таблице клик по номеру в реестре открывает карточку на сайте ФГИС «Аршин». Контактные поля (телефон, e-mail) отображаются при наличии, что упрощает коммуникацию с участниками. Если нужная запись не попала в текущую выборку (из-за лимита строк), уточните фильтры или измените условия отбора — список обновится мгновенно.
Статистика
Кол-во поверок - 168
Выдано извещений - 6
Кол-во периодических поверок - 110
Кол-во средств измерений - 135
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№425 от 2023.02.28 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Пластины плоскопараллельные стеклянные (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68478-17 30.08.2027 |
Линейки контрольные визуально-цифровые, КЛВЦ Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
70560-18 13.03.2028 |
Угольники поверочные 90º, Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
72196-18 24.08.2029 |
Меры плоского угла призматические, Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
73659-18 27.12.2029 |
Штангенциркули, ШЦ, ШЦК, ШЦЦ Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
73290-18 30.11.2029 |
Угломеры с нониусом, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
73072-18 07.11.2029 |
Проволочки и ролики, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
74852-19 23.04.2029 |
Уровни рамные и брусковые, Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
81400-21 30.03.2026 |
Индикаторы часового типа и с цифровым отсчетным устройством, 1, 8, 0, 6, 0, 3 Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
85930-22 20.06.2027 |
Бруски контрольные, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
87423-22 30.11.2027 |
Нутромеры индикаторные, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
87602-22 12.12.2027 |
Скобы с отсчетным устройством, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
88377-23 28.02.2028 |
Пластины плоскопараллельные стеклянные, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
89421-23 23.06.2028 |
Пластины плоские стеклянные, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
93167-24 11.09.2029 |
Микрометры рычажные , Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
95697-25 16.06.2030 |
Призмы правильные многогранные, ППМ Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
2 года |
Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.
Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).
Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.
Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Пластины плоскопараллельные стеклянные (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 20 | 15 | 5 | 0 | 20 | 15 | 5 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 1 | 4 | 0 | 4 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 113 | 43 | 70 | 4 | 113 | 43 | 70 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 10 | 0 | 10 | 1 | 10 | 0 | 10 | |||
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Пластины плоскопараллельные стеклянные (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ООО "МЦ СЕВР ГРУПП" Москва |
1550 | 1550 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта пластины типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Порядок работы» паспорта пластин.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2819 «Об утверждении Государственной поверочной схемы для средств измерений параметров отклонений от плоскостности оптических поверхностей»;
ТУ 26.51.66.140-015.01-04567838-2020 «Пластины плоскопараллельные стеклянные. Технические условия».
ПравообладательОбщество с ограниченной ответственностью Южно-Уральский Инструментальный Завод «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»)
ИНН 7449131361
Юридический адрес: 454119, г. Челябинск, ул. Нахимова, д. 20-п, пом. 6, оф. 1
Телефон (факс): +7 351 734-96-34
E-mail: fax@kalibr.info
Web-сайт: www.kalibr.info
Изготовитель
Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»)ИНН 7449131361
Юридический адрес: 454119, г. Челябинск, ул. Нахимова, д. 20-п, помещение 6, офис 1 Адрес осуществления деятельности: 454119, г. Челябинск, ул. Нахимова 20П Телефон (факс): +7 351 734-96-34
E-mail: fax@kalibr.info
Web-сайт: www.kalibr.info
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru,
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»)ИНН 7449131361
Юридический адрес: 454119, г. Челябинск, ул. Нахимова, д. 20-п, пом. 6, оф. 1
Телефон (факс): +7 351 734-96-34
E-mail: fax@kalibr.info
Web-сайт: www.kalibr.info
Принцип измерений основан на интерференции, возникающей при наложении рабочих поверхностей пластины на поверяемые поверхности микрометров или скоб.
Пластины изготавливают из оптического стекла в форме круглых прямых цилиндров с полированными торцевыми поверхностями, являющимися рабочими.
Пластины изготавливают четырех типоразмеров: ПМ-15, ПМ-40, ПМ-65, ПМ-90. Пластины каждого типоразмера изготавливают девяти номинальных размеров высоты (таблица 1). Пластины комплектуются в наборы по 4 штуки одного типоразмера с разными номинальными высотами (таблица 3). Каждому набору присваивается заводской номер. Номинальная высота пластины указана на наклейке на боковой поверхности пластины.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде буквенно-цифрового или цифрового обозначения наносится на футляр и на боковую цилиндрическую поверхность пластины в виде наклейки типографским методом.
Рисунок 1 - Общий вид пластин
Таблица 1 -
пластин
|
Типоразмер |
Номинальное значение высоты пластины, мм |
|
ПМ-15 |
15,00 |
|
15,12 | |
|
15,25 | |
|
15,37 | |
|
15,50 | |
|
15,62 | |
|
15,75 | |
|
15,87 | |
|
16,00 | |
|
ПМ-40 |
40,00 |
|
40,12 | |
|
40,25 | |
|
40,37 | |
|
40,50 | |
|
40,62 | |
|
40,75 | |
|
40,87 | |
|
41,00 | |
|
ПМ-65 |
65,00 |
|
65,12 | |
|
65,25 | |
|
65,37 | |
|
65,50 | |
|
65,62 | |
|
65,75 | |
|
65,87 | |
|
66,00 | |
|
ПМ-90 |
90,00 |
|
90,12 | |
|
90,25 | |
|
90,37 | |
|
90,50 | |
|
90,62 | |
|
90,75 | |
|
90,87 | |
|
91,00 |
Максимальное допустимое отклонение от плоскостности рабочих поверхностей, мкм
Таблица 2 -Технические характеристики пластин
|
Типоразме р |
Номинальн ое значение высоты пластины, мм |
Габаритные размеры (диаметр х высота) мм |
Пределы допускаемого отклонения от номинального значения высоты пластины, мм |
Максимальное допустимое отклонение от параллельност ирабочих поверхностей, мкм |
Масса, кг, не более |
|
ПМ15 |
15,00 |
30x15,01 |
±0,01 |
0,6 |
0,03 |
|
15,12 |
30x15,13 |
0,02 | |||
|
15,25 |
30x15,26 |
0,03 | |||
|
15,37 |
30x15,38 |
0,03 | |||
|
15,50 |
30x15,51 |
0,03 | |||
|
15,62 |
30x15,63 |
0,03 | |||
|
15,75 |
30x15,76 |
0,03 | |||
|
15,87 |
30x15,87 |
0,03 | |||
|
16,00 |
30x16,01 |
0,03 | |||
|
ПМ40 |
40,00 |
30x40,01 |
0,8 |
0,09 | |
|
40,12 |
30x40,13 |
0,09 | |||
|
40,25 |
30x40,26 |
0,09 | |||
|
40,37 |
30x40,38 |
0,09 | |||
|
40,50 |
30x40,51 |
0,09 | |||
|
40,62 |
30x40,63 |
0,09 | |||
|
40,75 |
30x40,76 |
0,09 | |||
|
40,87 |
30x40,88 |
0,09 | |||
|
41,00 |
30x41,01 |
0,09 | |||
|
ПМ65 |
65,00 |
40x65,01 |
0,24 | ||
|
65,12 |
40x65,13 |
0,24 | |||
|
65,25 |
40x65,26 |
0,24 | |||
|
65,37 |
40x65,38 |
0,24 | |||
|
65,50 |
40x65,51 |
0,24 | |||
|
65,62 |
40x65,63 |
0,24 | |||
|
65,75 |
40x65,76 |
0,24 | |||
|
65,87 |
40x65,88 |
0,24 | |||
|
66,00 |
40x66,01 |
0,24 | |||
|
ПМ90 |
90,00 |
50x90,01 |
1,0 |
0,52 | |
|
90,12 |
50x90,13 |
0,52 | |||
|
90,25 |
50x90,26 |
0,52 | |||
|
90,37 |
50x90,38 |
0,52 | |||
|
90,50 |
50x90,51 |
0,52 | |||
|
90,62 |
50x90,63 |
0,52 | |||
|
90,75 |
50x90,76 |
0,52 | |||
|
90,87 |
50x90,88 |
0,52 | |||
|
91,00 |
50x91,01 |
0,52 |
Таблица 3 - Наборы пластин
|
Типоразмер пластин | |||||||||||
|
ПМ-15 |
ПМ-40 |
ПМ-65 |
ПМ-90 | ||||||||
|
№ набора |
Номинальные значения высоты пластин |
№ набора |
Номинальные значения высоты пластин |
№ набора |
Номинальные значения высоты пластин |
№ набора |
Номинальные значения высоты пластин одного набора, | ||||
|
одного набора, мм |
одного набора, мм |
одного набора, мм | |||||||||
|
мм | |||||||||||
|
1 |
15,00; |
15,12; |
1 |
40,00; |
40,12; |
1 |
65,00; |
65,12; |
1 |
90,00; |
90,12; |
|
15,25; |
15,37 |
40,25; |
40,37 |
65,25; |
65,37 |
90,25; |
90,37 | ||||
|
2 |
15,12; |
15,25; |
2 |
40,12; |
40,25; |
2 |
65,12; |
65,25; |
2 |
90,12; |
90,25; |
|
15,37; |
15,50 |
40,37; |
40,50 |
65,37; |
65,50 |
90,37; |
90,50 | ||||
|
3 |
15,25; |
15,37; |
3 |
40,25; |
40,37; |
3 |
65,25; |
65,37; |
3 |
90,25; |
90,37; |
|
15,50; |
15,62 |
40,50; |
40,62 |
65,50; |
65,62 |
90,50; |
90,62 | ||||
|
4 |
15,37; |
15,50; |
4 |
40,37; |
40,50; |
4 |
65,37; |
65,50; |
4 |
90,37; |
90,50; |
|
15,62; |
15,75 |
40,62; |
40,75 |
65,62; |
65,75 |
90,62; |
90,75 | ||||
|
5 |
15,50; |
15,62; |
5 |
40,50; |
40,62; |
5 |
65,50; |
65,62; |
5 |
90,50; |
90,62; |
|
15,75; |
15,87 |
40,75; |
40,87 |
65,75; |
65,87 |
90,75; |
90,87 | ||||
|
6 |
15,62; |
15,75; |
6 |
40,62; |
40,75; |
6 |
65,62; |
65,75; |
6 |
90,62; |
90,75; |
|
18,87; |
16,00 |
40,87; |
41,00 |
68,87; |
66,00 |
90,87; |
91,00 | ||||
Таблица 4 - Условия эксплуатации пластин
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °С |
от +15 до +25 |
|
Относительная влажность воздуха, не более, % |
80 |
