Номер по Госреестру СИ: 85930-22
85930-22 Бруски контрольные
(Обозначение отсутствует)
Назначение средства измерений:
Бруски контрольные предназначены для измерений отклонений от прямолинейности рабочих поверхностей лекальных линеек и лекальных угольников.
Внешний вид.
Бруски контрольные
Рисунок № 1
Внешний вид.
Бруски контрольные
Рисунок № 2
Внешний вид.
Бруски контрольные
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на наружную поверхность укладочного ящика (футляра) брусков контрольных методом наклейки и на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 5 «Порядок работы» паспорта брусков контрольных.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений параметров отклонений от плоскостности оптических поверхностей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2819.
ГОСТ 22601-77 «Бруски контрольные. Технические условия».
ПравообладательОбщество с ограниченной ответственностью Южно-Уральский Инструментальный Завод «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»)
ИНН 7449131361
Адрес: 454119, г. Челябинск, ул. Нахимова, д. 20-п, помещение 6, офис 1
Почтовый адрес: 454092, г. Челябинск-92, а/я 9477
Телефон (факс): +7 (351) 734-96-34
E-mail: fax@kalibr.info; Web- сайт: www.kalibr.info
Изготовитель
Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»)ИНН 7449131361
Адрес: 454119, г. Челябинск, ул. Нахимова, д. 20-п, помещение 6, офис 1
Почтовый адрес: 454092, г. Челябинск-92, а/я 9477
Телефон (факс): +7 (351) 734-96-34
E-mail: fax@kalibr.info; Web- сайт: www.kalibr.info
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»)ИНН 7449131361
Адрес: 454119, г. Челябинск, ул. Нахимова, д. 20-п, помещение 6, офис 1
Почтовый адрес: 454092, г. Челябинск-92, а/я 9477
Телефон (факс): +7 (351) 734-96-34
E-mail: fax@kalibr.info; Web- сайт: www.kalibr.info
Принцип действия бруска контрольного состоит в том, что на рабочую поверхность накладывают ребром проверяемую поверхность, например: лекальную линейку, затем по световой щели определяют характер соприкосновения рабочей поверхности лекальной линейки с рабочей поверхностью бруска контрольного. Числовое значение просвета получают, сравнивая его с «образцом просвета». Для получения «образца просвета» к рабочей поверхности плоской стеклянной пластины притирают параллельно друг к другу плоскопараллельные концевые меры длины, разность номинальных длин которых равна контролируемому размеру. Две одинаковые концевые меры большей длины притирают по краям, а концевые меры меньшей длины между ними. Тогда при наложении ребра лекальной линейки на концевые меры длины в направлении параллельном их короткому ребру получают соответствующий «образец просвета».
Бруски контрольные выполнены из цельного бруска металла с одной или двумя рабочими поверхностями и имеют в сечении прямоугольную форму. Рабочая поверхность бруска контрольного представляет собой обработанную методом точной доводки плоскость с нормированными значениями плоскостности. Бруски могут быть оснащены одной или двумя ручками для удобства использования и предотвращения влияния тепла рук.
На боковые поверхности бруска контрольного нанесены риски, отмечающие точки наименьшего прогиба, на которые брусок контрольный устанавливается на поверочной плите перед началом работы.
Бруски контрольные изготавливаются в модификациях БК-250, БК-350, БК-500, которые отличаются между собой длиной рабочей поверхности.
Товарный знак наносится на паспорт брусков контрольных типографским
методом, и нерабочую поверхность бруска контрольного лазерной маркировкой.
Заводской номер наносится на нерабочую поверхность бруска контрольного лазерной маркировкой в цифровом или буквенно-цифровом формате.
Пломбирование брусков контрольных от несанкционированного доступа не предусмотрено.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид брусков контрольных приведен на рисунках 1-2.
Обозначение основных размеров брусков контрольных указано на рисунке 3.

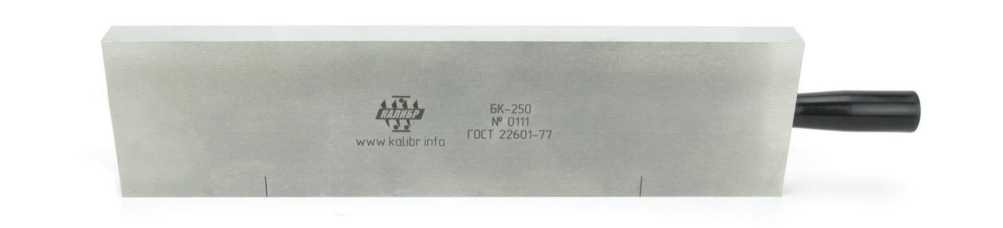

Рисунок 1 - Общий вид брусков контрольных модификации БК-250

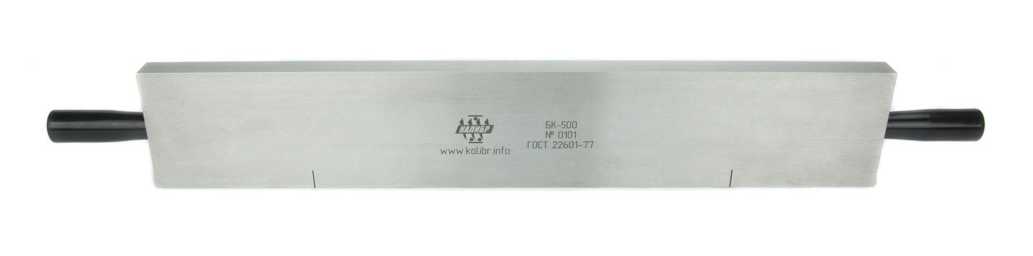

Рисунок 2 - Общий вид брусков контрольных модификации БК-500

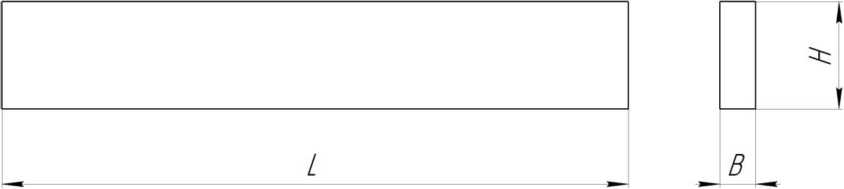

Рисунок 3 - Обозначение основных размеров брусков контрольных
Таблица 1 - Основные метрологические и технические характеристики
Наименование параметра |
Модификация | ||
БК-250 |
БК-350 |
БК-500 | |
Длина бруска L, мм |
250 |
350 |
500 |
Ширина бруска В, мм |
15 |
15 |
20 |
Высота бруска Н, мм |
60 |
60 |
60 |
Допуск плоскостности*, мкм, не более |
0,4 |
0,6 |
1,0 |
Шероховатость Ra рабочих поверхностей по ГОСТ 2789-73, мкм, не более |
0,04 | ||
Габаритные размеры, мм: | |||
- длина |
410 |
510 |
660 |
- ширина |
15 |
15 |
20 |
- высота |
60 |
60 |
60 |
Масса, кг, не более |
2,3 |
2,8 |
4,8 |
Условия эксплуатации: - температура окружающей среды, °С |
От +17 до +23 | ||
- изменение температуры окружающей среды, °С/1 ч, не более |
0,5 | ||
- относительная влажность, %, не более |
80 | ||
Полный срок службы, лет, не менее |
10 |
Примечание: *- отклонение от плоскостности рабочих поверхностей контрольных брусков определяют при установке контрольного бруска на две опоры, расположенные в точках наименьшего прогиба брусков
