Номер по Госреестру СИ: 89421-23
89421-23 Пластины плоские стеклянные
(Обозначение отсутствует)
Назначение средства измерений:
Пластины плоские стеклянные (далее по тексту - пластины) предназначены для проверки интерференционным методом притираемости и плоскостности измерительных поверхностей плоскопараллельных концевых мер длины, призматических мер плоского угла, калибров, измерительных приборов и инструментов.
В случае применения пластины в качестве эталона, она может использоваться для поверки и калибровки интерферометров для измерений параметров отклонений от плоскостности оптических поверхностей и аттестации их в качестве эталонов в соответствии с Государственной поверочной схемой для средств измерений параметров отклонений от плоскостности и сферичности оптических поверхностей, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 15.12.2022 № 3189.
Внешний вид.

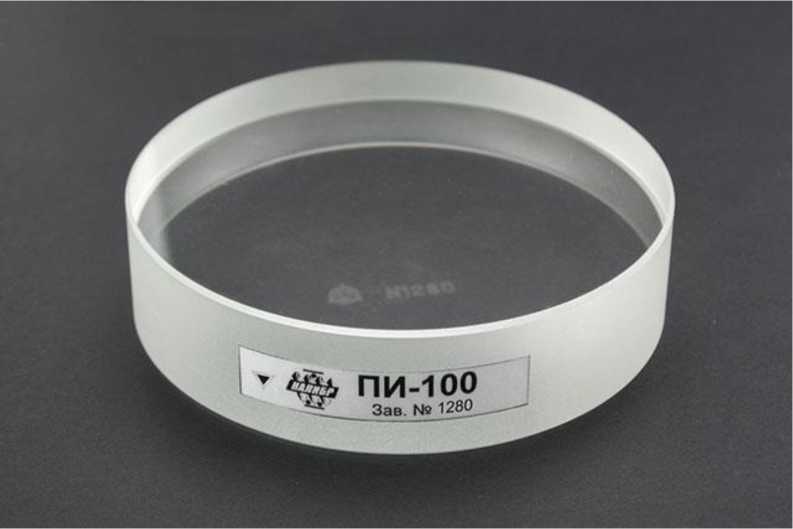

Пластины плоские стеклянные
Рисунок № 1
Внешний вид.

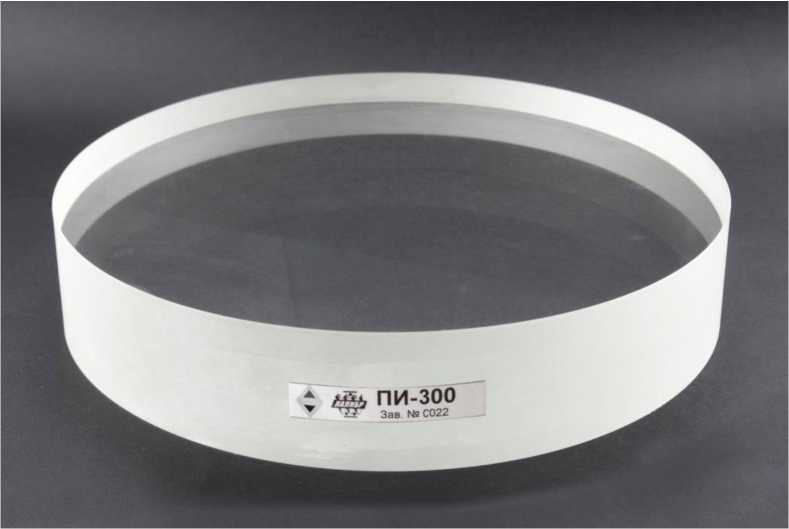

Пластины плоские стеклянные
Рисунок № 2
Общие сведения
Дата публикации - 26.06.2023
Срок свидетельства - 23.06.2028
Номер записи - 191394
ID в реестре СИ - 1409459
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ПИ-60, ПИ-300 (Исполнение 2), ПИ-300 (Исполнение 1), ПИ-200 (Исполнение 2), ПИ-200 (Исполнение 1), ПИ-200, ПИ-150 (Исполнение 1), ПИ-120 (Исполнение 1), ПИ-120, ПИ-100 (Исполнение 2), ПИ-100 (Исполнение 1), ПИ-100, ПИ 80, ПИ 60, ПИ 120, ПИ 100, Нет модификации, исполнение 3, исполнение 2, 3, исполнение 2,
Производитель
Изготовитель - Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 178
Выдано извещений - 16
Кол-во периодических поверок - 50
Кол-во средств измерений - 121
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1310 от 2023.06.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Пластины плоские стеклянные (Обозначение отсутствует)
