Номер по Госреестру СИ: 73072-18
73072-18 Проволочки и ролики
(Обозначение отсутствует)
Назначение средства измерений:
Проволочки и ролики предназначены для измерений среднего диаметра наружной резьбы, а также толщины зубьев и ширины впадин шлицевых валов и втулок с эвольвентным профилем.
Внешний вид.

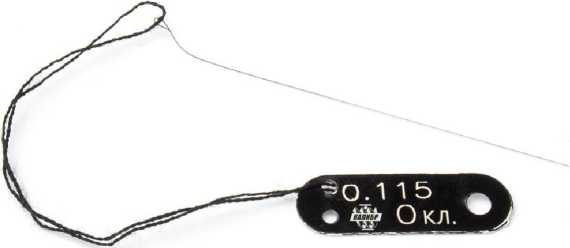

Проволочки и ролики
Рисунок № 1
Внешний вид.

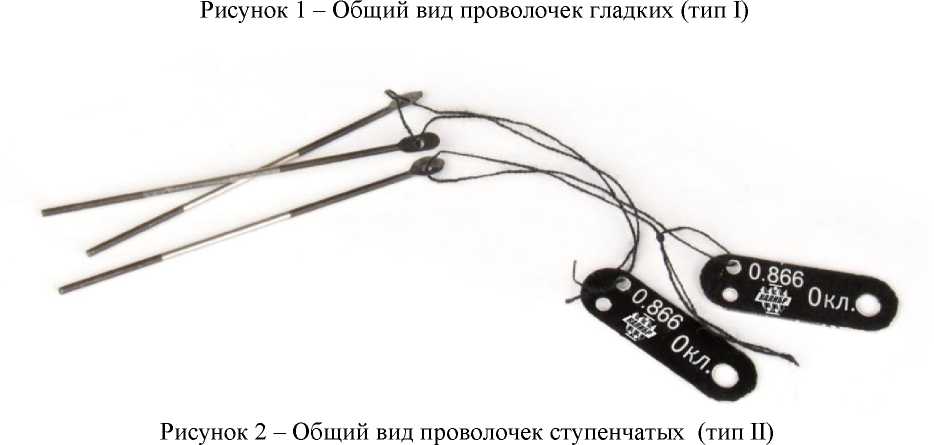

Проволочки и ролики
Рисунок № 2
Внешний вид.
Проволочки и ролики
Рисунок № 3
Внешний вид.

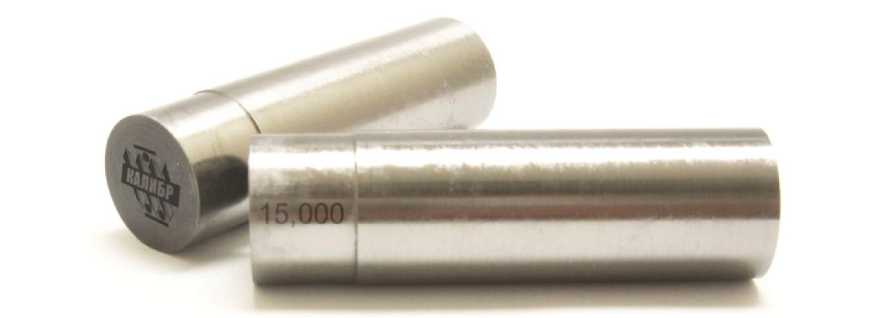

Проволочки и ролики
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 07.11.2029
Номер записи -
ID в реестре СИ - 530318
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
0,866, 0,722, 0,577 кл 1., 0,577, 0,462, 0,458, 0,433 мм, 0,433, 0,404 мм, 0,404, 0,346, 0,289, 0,260 мм, 0,260, 0,231, 0,202, 0,173, 0,144, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.
Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.
Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.
Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 4652
Выдано извещений - 247
Кол-во периодических поверок - 1827
Кол-во средств измерений - 1725
Кол-во владельцев - 38
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2306 от 2018.11.07 Об утверждении типов средств измерений
№1697 от 2023.08.16 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (16)
№777 от 2025.04.21 Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Проволочки и ролики (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68478-17 30.08.2027 |
Линейки контрольные визуально-цифровые, КЛВЦ Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
70560-18 13.03.2028 |
Угольники поверочные 90º, Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
72196-18 24.08.2029 |
Меры плоского угла призматические, Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
73659-18 27.12.2029 |
Штангенциркули, ШЦ, ШЦК, ШЦЦ Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
73290-18 30.11.2029 |
Угломеры с нониусом, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
73072-18 07.11.2029 |
Проволочки и ролики, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
74852-19 23.04.2029 |
Уровни рамные и брусковые, Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
81400-21 30.03.2026 |
Индикаторы часового типа и с цифровым отсчетным устройством, 1, 8, 0, 6, 0, 3 Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
85930-22 20.06.2027 |
Бруски контрольные, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
87423-22 30.11.2027 |
Нутромеры индикаторные, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
87602-22 12.12.2027 |
Скобы с отсчетным устройством, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
88377-23 28.02.2028 |
Пластины плоскопараллельные стеклянные, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
89421-23 23.06.2028 |
Пластины плоские стеклянные, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
93167-24 11.09.2029 |
Микрометры рычажные , Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
95697-25 16.06.2030 |
Призмы правильные многогранные, ППМ Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
2 года |
Кто поверяет Проволочки и ролики (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 17 | 0 | 17 | 0 | 17 | 0 | 17 | ||
| АО "НПО "ПРЗ" (РОСС СОБ 3.00182.2014) | 81 | 0 | 81 | 0 | 56 | 0 | 56 | |||
| ПАО "НИТЕЛ" (RA.RU.310647) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ПАО "КАМАЗ" (0043) | 53 | 16 | 0 | 53 | 5 | 53 | 0 | 53 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 13 | 0 | 13 | 0 | 7 | 0 | 7 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 1448 | 108 | 1355 | 93 | 58 | 1448 | 1355 | 93 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| АО "НПО "СПЛАВ" ИМ. А.Н. ГАНИЧЕВА" (РОСС RU.0001.310440) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "ЗРТО" (1513) | 32 | 20 | 12 | 1 | 0 | 0 | 0 | |||
| АО "ЦС "ЗВЕЗДОЧКА" (RA.RU.312569) | 4 | 1 | 1 | 3 | 0 | 4 | 1 | 3 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 41 | 6 | 2 | 36 | 5 | 38 | 2 | 36 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 44 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОРПОРАЦИЯ "УРАЛВАГОНЗАВОД" (1104) | 10 | 1 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| АО "ВМП "АВИТЕК" (RA.RU.312393) | 94 | 0 | 94 | 1 | 94 | 0 | 94 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 12 | 2 | 0 | 11 | 0 | 12 | 0 | 11 | |
| АО "ПО "СТРЕЛА" (RA.RU.311636) | 11 | 0 | 11 | 0 | 10 | 0 | 10 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 202 | 27 | 0 | 198 | 0 | 167 | 0 | 167 | |
| ПАО "КИРОВСКИЙ ЗАВОД "МАЯК" (RA.RU.311270) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1607 | 1162 | 396 | 133 | 1607 | 1162 | 396 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 18 | 1 | 0 | 18 | 0 | 18 | 0 | 18 | |
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 6 | 1 | 0 | 5 | 0 | 6 | 0 | 5 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 10 | 0 | 10 | 1 | 9 | 0 | 9 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ОАО КАЗАНСКИЙ ЗАВОД "ЭЛЕКТРОПРИБОР" (RA.RU.311858) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "У-УАЗ" (RA.RU.310642) | 61 | 4 | 0 | 61 | 0 | 61 | 0 | 61 | ||
| ФБУ "ОРЛОВСКИЙ ЦСМ" (109) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 33 | 1 | 0 | 33 | 1 | 33 | 0 | 33 | |
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 34 | 1 | 0 | 34 | 0 | 0 | 0 | 0 | |
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| АО "ММЗ" (RA.RU.311607) | 54 | 34 | 0 | 54 | 13 | 2 | 0 | 2 | ||
| СПБ ОАО "КРАСНЫЙ ОКТЯБРЬ" (РОСС СОБ 3.00255.2014) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО "ЛИЦ" (RA.RU.311620) | 13 | 3 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 132 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 14 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ПАО "ГАЗ" (RA.RU.310591) | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "АЗ "УРАЛ", АО "АВТОМОБИЛЬНЫЙ ЗАВОД "УРАЛ" (RA.RU.311804) | 68 | 34 | 34 | 0 | 68 | 34 | 34 | |||
| АО "НИКИЭТ" (RA.RU.311808) | 21 | 0 | 21 | 0 | 21 | 0 | 21 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 5 | 0 | 5 | 1 | 5 | 0 | 5 | ||
| АО "ОБУХОВСКИЙ ЗАВОД" (1513) | 57 | 20 | 9 | 48 | 4 | 1 | 0 | 1 | ||
| ООО "НИЖЕГОРОДСКИЕ АВТОКОМПОНЕНТЫ" (RA.RU.314539) | 23 | 14 | 0 | 23 | 0 | 23 | 0 | 23 | ||
| АО "СЕВЕРНЫЙ ПРЕСС" (РОСС СОБ 3.00102.2013) | 13 | 5 | 0 | 13 | 0 | 11 | 0 | 11 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ПАО "ОДК-САТУРН" (1844) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 58 | 28 | 0 | 58 | 0 | 58 | 0 | 58 | |
| АО "ПО "СЕВМАШ" (RA.RU.310645) | 4 | 2 | 2 | 2 | 0 | 4 | 2 | 2 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 4 | 0 | 4 | 3 | 4 | 0 | 4 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 46 | 25 | 0 | 46 | 0 | 46 | 0 | 46 | |
| ООО "ИРЗ" (RA.RU.312795) | 17 | 17 | 0 | 17 | 0 | 17 | 0 | 17 | ||
| ПАО "ГИДРОАВТОМАТИКА" (RA.RU.310679) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ПАО ПЗ "СИГНАЛ" (RA.RU.311660) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "У-У ППО" (RA.RU.312103) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| АО "АОМЗ" (RA.RU.311207) | 4 | 3 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО "НПЦАП" (RA.RU.311895) | 55 | 52 | 0 | 55 | 19 | 55 | 0 | 55 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 18 | 0 | 18 | 0 | 18 | 0 | 18 | |||
| ФИЛИАЛ ПАО "ОАК" - НАЗ ИМ.В.П. ЧКАЛОВА (RA.RU.310524) | 35 | 0 | 35 | 0 | 35 | 0 | 35 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 19 | 3 | 0 | 19 | 2 | 16 | 0 | 16 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 39 | 35 | 0 | 39 | 0 | 39 | 0 | 39 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Проволочки и ролики (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
1557 | 1523 |
|
ФБУ НИЦ ПМ-Ростест Москва |
350 | 1523 |
|
ООО "МЦ СЕВР ГРУПП" Москва |
200 | 1523 |
|
ФБУ УРАЛТЕСТ Свердловская область |
2003 | 1523 |
|
ФБУ Тюменский ЦСМ Тюменская область |
1350 | 1523 |
Программное обеспечение
отсутствует.

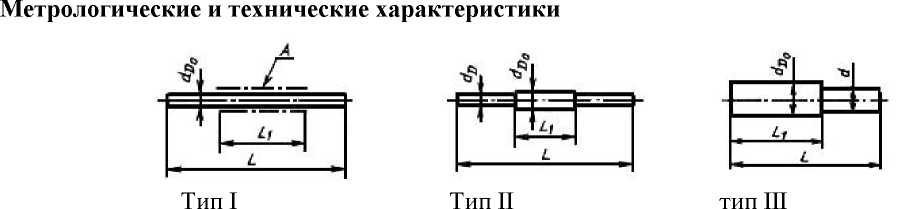

А - рабочая поверхность проволочек типа I L - общая длина проволочек или роликов; L1 - рабочая длина проволочек или роликов; dD0 - диаметр рабочей поверхности; d - диаметр нерабочей поверхности
Рисунок 4 - Обозначение основных размеров проволочек и роликов
Таблица 1 - Номинальные диаметры проволочек и роликов dD0 для измерений параметров
шлицевых соединений с эвольвентным профилем
|
dD0, |
мм | ||||||
|
1,00 |
2,00 |
3,25 |
5,00 |
7,00 |
12,00 |
20,00 |
35,00 |
|
1,25 |
2,25 |
3,50 |
5,25 |
8,00 |
14,00 |
22,00 | |
|
1,40 |
2,50 |
4,00 |
5,50 |
9,00 |
15,00 |
25,00 | |
|
1,50 |
2,75 |
4,25 |
6,00 |
10,00 |
16,00 |
28,00 | |
|
1,75 |
3,00 |
4,50 |
6,50 |
11,00 |
18,00 |
30,00 | |
Таблица 2 -Номинальные диаметры проволочек и роликов dD0 для измерений среднего
диаметра наружных резьб
|
d-DQ, мм | |||||
|
0,045 |
0,346 |
0,895 |
1,790 |
3,579 |
9,317 |
|
0,048 |
0,367 |
0,917 |
1,833 |
3,623 |
9,776 |
|
0,052 |
0,404 |
1,010 |
2,021 |
3,666 |
10,353 |
|
0,058 |
0,407 |
1,023 |
2,045 |
4,091 |
10,950 |
|
0,073 |
0,433 |
1,035 |
2,071 |
4,141 |
11,388 |
|
0,088 |
0,458 |
1,048 |
2,095 |
4,345 |
11,948 |
|
0,101 |
0,462 |
1,086 |
2,173 |
4,406 |
12,423 |
|
0,115 |
0,511 |
1,128 |
2,309 |
4,659 |
13,133 |
|
0,130 |
0,524 |
1,155 |
2,387 |
4,773 |
14,493 |
|
0,144 |
0,543 |
1,193 |
2,444 |
4,980 |
15,207 |
|
0,173 |
0,577 |
1,222 |
2,588 |
5,176 |
16,565 |
|
0,183 |
0,596 |
1,275 |
2,598 |
5,207 |
17,362 |
|
0,202 |
0,611 |
1,302 |
2,716 |
5,431 |
18,634 |
|
0,204 |
0,716 |
1,333 |
2,864 |
5,454 |
20,152 |
|
0,229 |
0,722 |
1,432 |
2,887 |
5,727 |
20,706 |
|
0,231 |
0,733 |
1,443 |
2,933 |
6,212 |
21,863 |
|
0,260 |
0,754 |
1,467 |
3,106 |
6,518 |
22,774 |
|
0,262 |
0,776 |
1,553 |
3,175 |
7,603 |
23,896 |
|
0,289 |
0,795 |
1,591 |
3,182 |
7,247 |
24,845 |
|
0,306 |
0,815 |
1,629 |
3,259 |
8,282 |
26,069 |
|
0,333 |
0,866 |
1,732 |
3,464 |
8,690 | |
Таблица 3 - Размеры проволочек и роликов в зависимости от типа, а также масса
|
Тип |
Интервалы диаметров dD0, мм |
Масса, кг |
|
I |
От 0,045 до 0,346 |
От 5-10-7 до 300-10-7 |
|
II |
От 0,115 до 4,980 |
От 32 '10-7 до 0,008 |
|
Ш |
От 5,176 до 35,000 |
От 0,010 до 0,414 |
Таблица 4 - Основные метрологические и технические характеристики
|
Интервалы диаметров dD0, мм |
L, мм |
L1, мм |
|
До 3 включ. |
От 30 до 40 |
14±1 |
|
Свыше 3 до 4 включ. |
От 35 до 45 |
14±1 |
|
Свыше 4 до 5 включ. |
От 40 до 50 |
14±1 |
|
Свыше 5 |
От 50 до 55 |
40±1 |
|
Примечание: Длину проволочек, предназначенных для применения с приспособлением для установки на прибор, не устанавливают | ||
Таблица 5 - Числовые значения предельных отклонений dD0 проволочек и роликов, в
зависимости от классов точности
|
Интервал диаметров dD0, мм |
Предельное отклонение, мкм | |
|
Класс точности 0 по ГОСТ 2475-88 |
Класс точности 1 по ГОСТ 2475-88 | |
|
До 4,980 |
±0,3 |
±0,5 |
|
От 5,176 до 8,690 |
±0,4 | |
|
От 10,353 до 26,069 |
±0,5 |
±1,0 |
|
От 28,000 до 35,000 |
- | |
|
Примечание: отклонения формы рабочей поверхности проволочки и ролика (любое отклонение от круглости или профиля продольного сечения) находятся в пределах допуска на диаметр | ||
Таблица 6 -
Знак утверждения типа
Знак утверждения типана титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ 2475-88 Проволочки и ролики. Технические условия. (Приложение 1).
Нормативные и технические документы
Нормативные документы, устанавливающие требования к проволочкам и роликамГОСТ 2475-88 Проволочки и ролики. Технические условия
Поверка
Поверкаосуществляется по документу МИ 2078-90 Рекомендация. ГСИ. Проволочки и ролики. Методика поверки.
Основное средство поверки:
- прибор универсальный для измерений длины DMS 1000 (рег. № 36001-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»)Юридический адрес: 454119, г. Челябинск, ул. Нахимова, д. 20-п, помещение 6, офис 1 Адрес: 454092, г. Челябинск-92, а/я 9477
Телефон/факс: (351) 734-96-34
E-mail: fax@kalibr.info
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
Web- сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия заключается в измерении среднего диаметра резьбы как диаметра воображаемого цилиндра, поверхность которого пересекает витки резьбы, так что ширина витка в сечении, проходящем через ось резьбы, равна ширине впадины, в которые закладываются три проволочки равного диаметра и при помощи какого-либо контактного средства измерений измеряется размер с последующим расчетом.
Проволочки и ролики представляют собой цилиндр нормированного диаметра, на котором выделена рабочая область.
Проволочки и ролики изготавливаются следующих типов:
-
I - проволочки гладкие;
-
II - проволочки ступенчатые;
-
III - ролики.
На гладкой проволочке (тип I) рабочая поверхность располагается в центральной части проволочки, на ступенчатой проволочке (тип II) с двух сторон имеются занижения (нерабочие поверхности), на ролике (тип III) занижение имеется только с одной стороны.
Конструкция проволочек обеспечивает возможность их применения с приспособлениями для подвешивания или установки на приборе.
Проволочки и ролики для измерений среднего диаметра наружной резьбы изготавливаются класса точности 0 и 1. Проволочки и ролики для измерений параметров шлицевых эвольвентных соединений - класса точности 1.
Проволочки и ролики выпускаются комплектами, состоящими:
-
- из 3 штук одного типа с равными номинальными диаметрами - для измерений среднего диаметра наружных резьб;
-
- из 2 штук одного типа с равными номинальными диаметрами - для измерений параметров шлицевых соединений.
Общий вид проволочек и роликов указан на рисунках 1-3.
Рисунок 3 - Общий вид роликов (тип Ш)
Пломбирование проволочек и роликов не предусмотрено.
Программное обеспечение отсутствует.
А - рабочая поверхность проволочек типа I L - общая длина проволочек или роликов; L1 - рабочая длина проволочек или роликов; dD0 - диаметр рабочей поверхности; d - диаметр нерабочей поверхности
Рисунок 4 - Обозначение основных размеров проволочек и роликов
Таблица 1 - Номинальные диаметры проволочек и роликов dD0 для измерений параметров
шлицевых соединений с эвольвентным профилем
|
dD0, |
мм | ||||||
|
1,00 |
2,00 |
3,25 |
5,00 |
7,00 |
12,00 |
20,00 |
35,00 |
|
1,25 |
2,25 |
3,50 |
5,25 |
8,00 |
14,00 |
22,00 | |
|
1,40 |
2,50 |
4,00 |
5,50 |
9,00 |
15,00 |
25,00 | |
|
1,50 |
2,75 |
4,25 |
6,00 |
10,00 |
16,00 |
28,00 | |
|
1,75 |
3,00 |
4,50 |
6,50 |
11,00 |
18,00 |
30,00 | |
Таблица 2 -Номинальные диаметры проволочек и роликов dD0 для измерений среднего
диаметра наружных резьб
|
d-DQ, мм | |||||
|
0,045 |
0,346 |
0,895 |
1,790 |
3,579 |
9,317 |
|
0,048 |
0,367 |
0,917 |
1,833 |
3,623 |
9,776 |
|
0,052 |
0,404 |
1,010 |
2,021 |
3,666 |
10,353 |
|
0,058 |
0,407 |
1,023 |
2,045 |
4,091 |
10,950 |
|
0,073 |
0,433 |
1,035 |
2,071 |
4,141 |
11,388 |
|
0,088 |
0,458 |
1,048 |
2,095 |
4,345 |
11,948 |
|
0,101 |
0,462 |
1,086 |
2,173 |
4,406 |
12,423 |
|
0,115 |
0,511 |
1,128 |
2,309 |
4,659 |
13,133 |
|
0,130 |
0,524 |
1,155 |
2,387 |
4,773 |
14,493 |
|
0,144 |
0,543 |
1,193 |
2,444 |
4,980 |
15,207 |
|
0,173 |
0,577 |
1,222 |
2,588 |
5,176 |
16,565 |
|
0,183 |
0,596 |
1,275 |
2,598 |
5,207 |
17,362 |
|
0,202 |
0,611 |
1,302 |
2,716 |
5,431 |
18,634 |
|
0,204 |
0,716 |
1,333 |
2,864 |
5,454 |
20,152 |
|
0,229 |
0,722 |
1,432 |
2,887 |
5,727 |
20,706 |
|
0,231 |
0,733 |
1,443 |
2,933 |
6,212 |
21,863 |
|
0,260 |
0,754 |
1,467 |
3,106 |
6,518 |
22,774 |
|
0,262 |
0,776 |
1,553 |
3,175 |
7,603 |
23,896 |
|
0,289 |
0,795 |
1,591 |
3,182 |
7,247 |
24,845 |
|
0,306 |
0,815 |
1,629 |
3,259 |
8,282 |
26,069 |
|
0,333 |
0,866 |
1,732 |
3,464 |
8,690 | |
Таблица 3 - Размеры проволочек и роликов в зависимости от типа, а также масса
|
Тип |
Интервалы диаметров dD0, мм |
Масса, кг |
|
I |
От 0,045 до 0,346 |
От 5-10-7 до 300-10-7 |
|
II |
От 0,115 до 4,980 |
От 32 '10-7 до 0,008 |
|
Ш |
От 5,176 до 35,000 |
От 0,010 до 0,414 |
Таблица 4 - Основные метрологические и технические характеристики
|
Интервалы диаметров dD0, мм |
L, мм |
L1, мм |
|
До 3 включ. |
От 30 до 40 |
14±1 |
|
Свыше 3 до 4 включ. |
От 35 до 45 |
14±1 |
|
Свыше 4 до 5 включ. |
От 40 до 50 |
14±1 |
|
Свыше 5 |
От 50 до 55 |
40±1 |
|
Примечание: Длину проволочек, предназначенных для применения с приспособлением для установки на прибор, не устанавливают | ||
Таблица 5 - Числовые значения предельных отклонений dD0 проволочек и роликов, в
зависимости от классов точности
|
Интервал диаметров dD0, мм |
Предельное отклонение, мкм | |
|
Класс точности 0 по ГОСТ 2475-88 |
Класс точности 1 по ГОСТ 2475-88 | |
|
До 4,980 |
±0,3 |
±0,5 |
|
От 5,176 до 8,690 |
±0,4 | |
|
От 10,353 до 26,069 |
±0,5 |
±1,0 |
|
От 28,000 до 35,000 |
- | |
|
Примечание: отклонения формы рабочей поверхности проволочки и ролика (любое отклонение от круглости или профиля продольного сечения) находятся в пределах допуска на диаметр | ||
Таблица 6 -
Таблица 7 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Проволочки или ролики:
|
3 шт. 2 шт. | |
|
Футляр |
- |
1 шт. |
|
Паспорт |
ПР.01.001.ПС |
1 экз. |
|
Наименование характеристики |
Значение |
|
Параметр шероховатости Ra по ГОСТ 2789-93 рабочих поверхностей проволочек и роликов, мкм, не более |
0,04 |
|
Условия эксплуатации: -нормальная область значений температур, °С для: проволочек роликов - относительная влажность воздуха, %, не более |
От +15 до +25 От +17 до +23 80 |
|
Полный установленный ресурс проволочек и роликов, измерений, не менее |
2000 |
