Номер по Госреестру СИ: 74852-19
74852-19 Уровни рамные и брусковые
( )
Назначение средства измерений:
Уровни рамные предназначены для измерений отклонений от вертикального и горизонтального положения плоских и цилиндрических поверхностей. Уровни брусковые предназначены для измерений отклонений от горизонтального положения плоских и цилиндрических поверхностей.
Внешний вид.
Уровни рамные и брусковые
Рисунок № 1
Внешний вид.
Уровни рамные и брусковые
Рисунок № 2
Внешний вид.
Уровни рамные и брусковые
Рисунок № 3
Внешний вид.
Уровни рамные и брусковые
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 23.04.2029
Номер записи -
ID в реестре СИ - 582724
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Holex мод. 469205, 300-0,05 мм/м, 2мм, ц/д 0,02 мм/м исполнение 1, 250-1-0,02, 250 мм ц. д. 0,02, 200мм Исполнение 1, 200мм (0,01мм), 200-0,1, 200 мм-0,02 мм/м, 200 мм, 0,02 мм/м, 200 мм ЦД 0,02 мм/м, 200 мм Исполнение 1, 200 мм 0,15 мм/м, 200 (0,02) мм, 150 мм, 0,02 мм/м, 100 мм, 0,02 мм/м, ., -200-0,02 мм/м, -, (150 мм) 0,02,
Производитель
Изготовитель - Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 505
Выдано извещений - 66
Кол-во периодических поверок - 219
Кол-во средств измерений - 242
Кол-во владельцев - 25
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№990 от 2019.04.23 Об утверждении типов средств измерений
№420 от 2024.02.20 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (13)
Наличие аналогов СИ: Уровни рамные и брусковые ( )
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68478-17 30.08.2027 |
Линейки контрольные визуально-цифровые, КЛВЦ Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
70560-18 13.03.2028 |
Угольники поверочные 90º, Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
72196-18 24.08.2029 |
Меры плоского угла призматические, Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
73659-18 27.12.2029 |
Штангенциркули, ШЦ, ШЦК, ШЦЦ Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
73290-18 30.11.2029 |
Угломеры с нониусом, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
73072-18 07.11.2029 |
Проволочки и ролики, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
74852-19 23.04.2029 |
Уровни рамные и брусковые, Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
81400-21 30.03.2026 |
Индикаторы часового типа и с цифровым отсчетным устройством, 1, 8, 0, 6, 0, 3 Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
85930-22 20.06.2027 |
Бруски контрольные, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
87423-22 30.11.2027 |
Нутромеры индикаторные, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
87602-22 12.12.2027 |
Скобы с отсчетным устройством, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
88377-23 28.02.2028 |
Пластины плоскопараллельные стеклянные, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
89421-23 23.06.2028 |
Пластины плоские стеклянные, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
93167-24 11.09.2029 |
Микрометры рычажные , Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
95697-25 16.06.2030 |
Призмы правильные многогранные, ППМ Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
2 года |
Кто поверяет Уровни рамные и брусковые ( )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 7 | 0 | 7 | 5 | 7 | 0 | 7 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 2 | 2 | 0 | 2 | ||
| ООО "АЗ-И" (RA.RU.312199) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 0 | 1 | 1 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 4 | 2 | 4 | 0 | 4 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 6 | 6 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 7 | 1 | 1 | 6 | 3 | 7 | 1 | 6 | |
| АО "ЦЭНКИ" (RA.RU.311727) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ММЗ" (РОСС RU.0001.310360) | 6 | 0 | 6 | 2 | 6 | 0 | 6 | |||
| АО «ТЯЖМАШ» (RA.RU.311513) | 27 | 3 | 0 | 27 | 2 | 27 | 0 | 27 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 29 | 20 | 9 | 12 | 29 | 20 | 9 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 8 | 8 | 0 | 0 | 8 | 8 | 0 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 58 | 58 | 0 | 0 | 58 | 58 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 0 | 2 | 1 | 1 | 0 | 1 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 20 | 1 | 4 | 6 | 17 | 20 | 4 | 6 | |
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 9 | 0 | 8 | 0 | 7 | 0 | 6 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 10 | 0 | 10 | 2 | 5 | 0 | 5 | ||
| АО "ММЗ" (RA.RU.311607) | 13 | 5 | 8 | 6 | 0 | 0 | 0 | |||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО "АЗ-И" (RA.RU.312199) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 12 | 2 | 0 | 12 | 0 | 10 | 0 | 10 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 82 | 2 | 73 | 9 | 0 | 82 | 73 | 9 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "АТОМЭНЕРГОРЕМОНТ" (RA.RU.311582) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "ОДК" (RA.RU.312444) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 4 | 2 | 2 | 2 | 2 | 4 | 2 | 2 | |
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 82 | 10 | 68 | 14 | 2 | 82 | 68 | 14 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 0 | 5 | 2 | 5 | 0 | 5 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "РЯЗАНСКИЙ РАДИОЗАВОД" (0772) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| АО "ЛОМО" (РОСС RU.0001.310267) | 3 | 0 | 3 | 1 | 0 | 0 | 0 | |||
| ПАО "РКК "ЭНЕРГИЯ" (RA.RU.311236) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 12 | 6 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 5 | 3 | 0 | 5 | 1 | 5 | 0 | 5 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 6 | 5 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 1 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 2 | 1 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Уровни рамные и брусковые ( )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
595 | 1706 |
|
ООО "МЦ СЕВР ГРУПП" Москва |
570 | 1706 |
|
ФБУ УРАЛТЕСТ Свердловская область |
1177 | 1706 |
|
ФБУ Челябинский ЦСМ Челябинская область |
492 | 1706 |
|
ФБУ Челябинский ЦСМ Челябинская область |
2903 | 1706 |
Программное обеспечение
отсутствует.
Лист № 4 Всего листов 7
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом и на наружную поверхность футляра методом наклейки или лазерной маркировки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровням рамным и брусковымТУ 26.51.66.140-002-04567838-2018 Уровни рамные и брусковые. Технические условия
Поверка
Поверкаосуществляется по документу МП 203-58-2018 Уровни рамные и брусковые. Методика поверки, утвержденному ФГУП «ВНИИМС» 7 декабря 2018 г.
Основные средства поверки:
-
- экзаменатор для контроля уровней и ампул мод. 130 (рег. № 2411-69);
-
- поверочная плита размером 630x400 мм, класса точности 0 или 1 по ГОСТ 10905-86.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт.
Изготовитель
Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»)Адрес: 454092, г. Челябинск-92, а/я 9477 Юридический адрес: 454119, г. Челябинск, ул. Нахимова, д. 20-п, помещение 6, офис 1 Телефон (факс): (351) 734-96-34
E-mail: fax@kalibr.info
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия уровней основан на использовании гравитационного отвеса -естественного эталона, ориентированного относительно центра Земли.
Основным элементом уровня является ампула, закрепленная в корпусе и представляющая собой стеклянную трубку, внутренняя поверхность которой изогнута по дуге определенного радиуса.
Ампула заполнена жидким наполнителем, оба конца ее запаяны, внутри ампулы находится небольшое количество воздуха. Поверхность жидкости стремится занять горизонтальное положение, а пузырек - наивысшее, поэтому при наклоне уровня шкала, нанесенная на ампулу, будет перемещаться относительно находящегося всегда в верхнем положении пузырька.
Уровень состоит из корпуса с установленными в него продольной и поперечной ампулами. Отсчет производится по шкале продольной ампулы. Поперечная ампула служит для контроля положения уровня на цилиндрической поверхности.
На корпусе уровня рамного имеются две расположенные под углом 90° одна к другой рабочие поверхности - вертикальная и горизонтальная (верхняя), на которые может базироваться уровень при измерении плоских поверхностей, нижняя и одна из боковых рабочих поверхностей имеют призматические канавки - по ней уровень базируется при измерении цилиндрических поверхностей.
На корпусе уровня брускового имеется одна рабочая поверхность — горизонтальная. Рабочая поверхность включает в себя плоскую часть (основание) — по ней уровень базируется на плоскую измерительную поверхность, и призматические канавки — по ним уровень базируется при измерении цилиндрической поверхности.
В качестве продольной ампулы уровней применяются цилиндрические простые и цилиндрические компенсированные ампулы, соответствующие требованиям ГОСТ 2386-73.
В качестве поперечной ампулы уровней применяются цилиндрические простые ампулы с ценой деления от 3 до 6', соответствующие требованиям ГОСТ 2386-73.
Уровни рамные и брусковые могут изготавливаться как с механизмом установки на ноль для обеспечения возможности юстировки в процессе эксплуатации, так и без него, а также уровни рамные и брусковые могут изготавливаться без призматических канавок или с верхней призматической канавкой.
Общий вид уровней рамных и брусковых указан на рисунках 1-2.

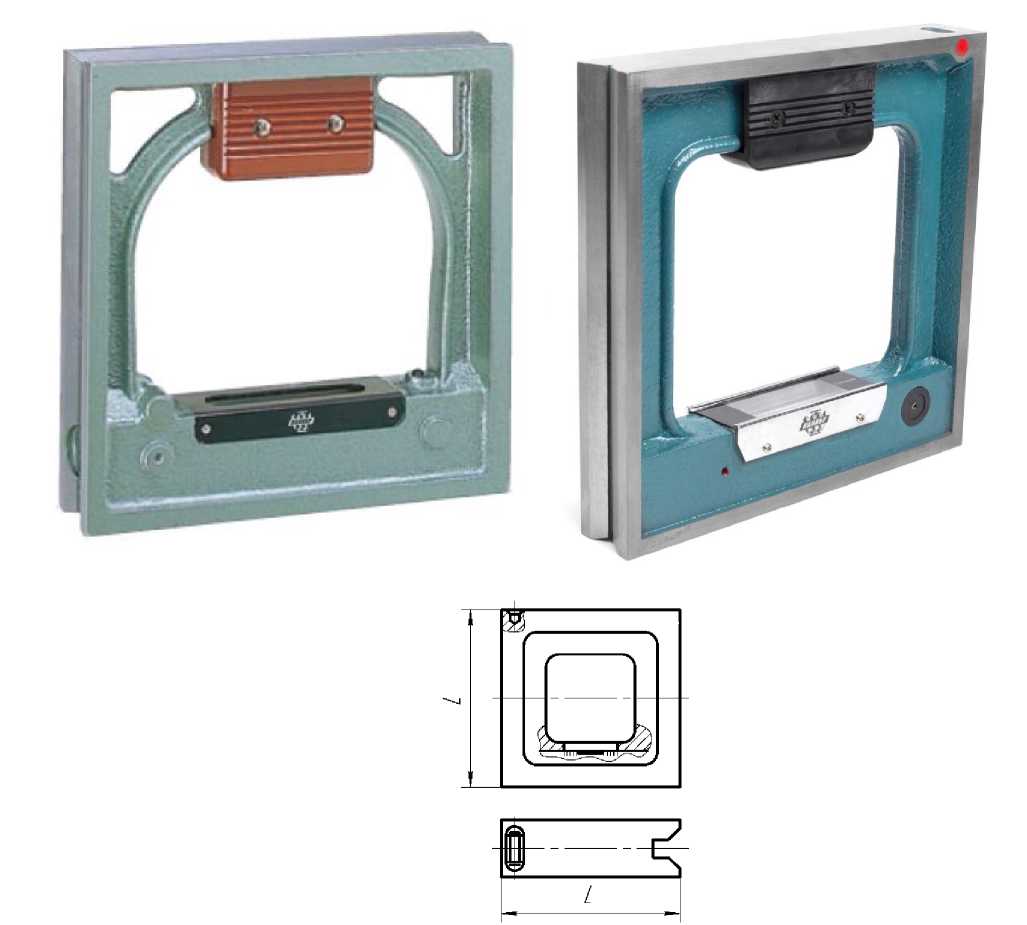

Рисунок 1 - Общий вид уровней рамных и обозначение условных размеров
а)
б)

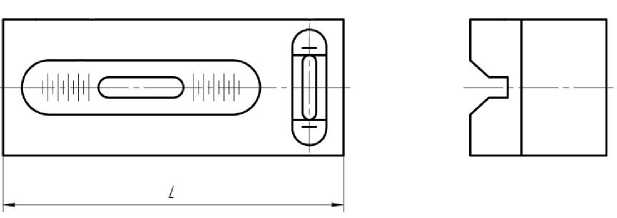

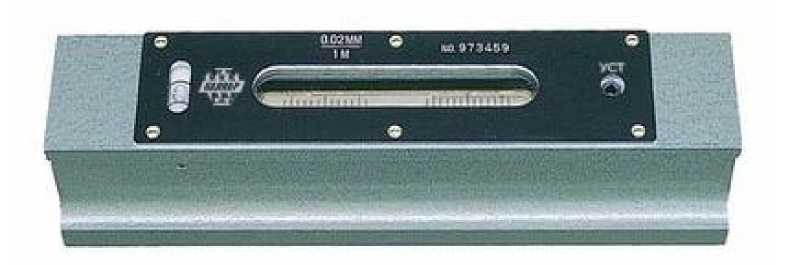

Рисунок 2 - Общий вид уровней брусковых и обозначение условных размеров

Пломбирование не предусмотрено.
Таблица 1 - Пределы допускаемой абсолютной погрешности измерений уровней на одном делении при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности не более 80 % при температуре 20 °С
|
Длина измерительно й поверхности L, мм |
Цена деления, мм/м |
Пределы допускаемой абсолютной погрешности, мм/м | |
|
Исполнение 0 |
Исполнение 1 | ||
|
100 |
0,02 |
±0,005 |
±0,010 |
|
0,05 |
±0,010 |
±0,025 | |
|
0,10 |
±0,025 |
±0,050 | |
|
0,15 |
±0,030 |
±0,075 | |
|
150 |
0,02 |
±0,005 |
±0,010 |
|
0,05 |
±0,010 |
±0,025 | |
|
0,10 |
±0,025 |
±0,050 | |
|
0,15 |
±0,030 |
±0,075 | |
|
200 |
0,02 |
±0,005 |
±0,010 |
|
0,05 |
±0,010 |
±0,025 | |
|
0,10 |
±0,025 |
±0,050 | |
|
0,15 |
±0,030 |
±0,075 | |
|
250 |
0,02 |
±0,005 |
±0,010 |
|
0,05 |
±0,010 |
±0,025 | |
|
0,10 |
±0,025 |
±0,050 | |
|
0,15 |
±0,030 |
±0,075 | |
|
300 |
0,02 |
±0,005 |
±0,010 |
|
0,05 |
±0,010 |
±0,025 | |
|
0,10 |
±0,025 |
±0,050 | |
|
0,15 |
±0,030 |
±0,075 | |
Таблица 2 - Отклонение от плоскостности доведенных и шлифованных рабочих поверхностей уровней
|
Цена деления, мм/м |
Отклонение от плоскостности* основания уровней, мкм, не более |
Отклонение от плоскостности* рабочих поверхностей призматических канавок, мкм, не более | ||
|
Исполнение 0 |
Исполнение 1 |
Исполнение 0 |
Исполнение 1 | |
|
0,02 |
3 |
5 |
4 |
6 |
|
0,05 |
3 |
8 |
4 |
10 |
|
0,10 |
4 |
8 |
5 |
10 |
|
0,15 |
5 |
10 |
6 |
12 |
|
Примечание: *- Отклонение от плоскостности устанавливается относительно общей прилегающей плоскости для участков рабочей поверхности длиной 30 мм от края для уровней с рабочей поверхностью длиной L 100 и 150 мм и 50 мм - для уровней с рабочей поверхностью длиной L 200, 250 и 300 мм. Отклонение от плоскостности допускается только как вогнутость, при этом вогнутость среднего участка рабочей поверхности должна быть не менее вогнутости участков по краям рабочей поверхности. | ||||
Таблица 3 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Количество пятен на шаброванных рабочих поверхностях уровней на площади 300 мм2 при проверке по краске, шт., не менее: с ценой деления 0,02 и 0,05 мм/м с ценой деления 0,10 и 0,15 мм/м |
14 9 |
|
Отклонение пузырька продольной ампулы от среднего (нулевого) положения при установке уровней без механизма установки на нуль на горизонтальную плоскость или горизонтально расположенный цилиндр, цены деления, не более |
% |
|
Отклонение пузырька продольной ампулы от среднего (нулевого) положения при установке рамного уровня без механизма установки на нуль рабочей вертикальной поверхности по вертикальной плоскости или вертикально расположенному цилиндру, цены деления, не более |
У2 |
|
Отклонение пузырька продольной ампулы от среднего (нулевого) положения при установке рамного уровня без механизма установки на нуль верхней рабочей поверхностью по горизонтальной плоскости или по горизонтально расположенному цилиндру, цены деления, не более |
У2 |
|
Разность показаний уровня с механизмом установки на нуль при установке на горизонтальную плоскость и горизонтально расположенный цилиндр, цены деления, не более |
У2 |
|
Разность показаний рамного уровня с механизмом установки на нуль при установке любой из его вертикальных рабочих поверхностей по вертикальной плоскости или вертикально расположенному цилиндру и основанием на горизонтальной плоскости, цены деления, не более |
У2 |
|
Разность показаний рамного уровня с механизмом установки на нуль при установке верхней рабочей поверхности по горизонтальной плоскости или горизонтально расположенному цилиндру и основанием на горизонтальную плоскость, цены деления, не более |
У2 |
|
Изменение показаний уровня, установленного нижней призматической канавкой на горизонтально расположенный цилиндр, при повороте уровня относительно оси цилиндра на угол в пределах шкалы поперечной ампулы, цены деления, не более |
% |
|
Пределы допускаемой абсолютной погрешности установки поперечной ампулы относительно рабочей поверхности основания уровней, цены деления, не более |
±1 |
|
Параметр шероховатости Ra шлифованных рабочих поверхностей уровней по ГОСТ 2789-93, мкм, не более, с ценой деления: 0,02 мм/м 0,05; 0,10 и 0,15 мм/м |
0,63 0,80 |
|
Условия эксплуатации:
|
+5 до +35 80 |
|
У становленный полный срок службы, лет, не менее |
4 |
Таблица 4 - Габаритные размеры и масса
|
Тип уровня |
Длина измерительной поверхности L, мм |
Габаритные размеры (ДхШхВ), мм, не более |
Масса, кг, не более |
|
Рамный |
100 |
100x45x100 |
1,700 |
|
150 |
150x45x150 |
2,600 | |
|
200 |
200x45x200 |
4,200 | |
|
250 |
250x45x250 |
5,500 | |
|
300 |
300x45x300 |
6,800 | |
|
Брусковый |
100 |
100x48x47 |
1,033 |
|
150 |
150x48x47 |
1,600 | |
|
200 |
200x48x47 |
2,100 | |
|
250 |
250x48x47 |
2,600 | |
|
300 |
300x48x47 |
3,100 |
