Номер по Госреестру СИ: 95617-25
95617-25 Системы контроля топлива судовые
(Кайман)
Назначение средства измерений:
Системы контроля топлива судовые Кайман (далее - системы) предназначены для измерений массы, объемного расхода, уровня, плотности и температуры топлива.

Внешний вид.
Системы контроля топлива судовые
Рисунок № 1

Внешний вид.
Системы контроля топлива судовые
Рисунок № 2

Внешний вид.
Системы контроля топлива судовые
Рисунок № 3
Программное обеспечение
Программное обеспечение системы (ПО «Контроль-Р» и ПО Агат-ПЛК) обеспечивает реализацию функций системы.
ПО верхнего уровня «Контроль-Р» состоит из двух модулей: «Контроль-отчет» и «Контроль-система».
ПО «Контроль-отчет» предназначено для ввода оперативной информации, отображения информации, для формирования и печати отчетов. ПО «Контроль-отчет» не влияет и не вносит изменений в метрологически значимые параметры системы.
ПО «Контроль-система» предназначено для сбора информации от Агат-ПЛК, передаваемой по цифровому интерфейсу, ее преобразования, регистрации и архивации.
Идентификационные данные ПО «Контроль-Р» приведены в таблице 1.
Уровень защиты ПО «Контроль-Р» от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
аблица 1 - Идентификационные данные ПО «Контроль-Р»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Контроль-система» |
|
Номер версии (идентификационный номер) ПО |
1.х.хх |
|
Метрологически значимая часть ПО |
libmetrolog kit.so.1.0.0 |
|
Цифровой идентификатор метрологически значимой части (алгоритм SHA-1) |
C6438379EE561F3B9CB570D4A962 0121CB8F31AC |
|
Примечания:
| |
Встроенное ПО Агат-ПЛК функционально состоит из двух групп - ПО модулей интерфейсных и ПО модуля обработки и управления.
ПО модулей интерфейсных, в зависимости от их подключения, обеспечивает обмен цифровой информацией либо со средствами измерений уровня, расхода, плотности и температуры, либо с сервером. ПО модулей интерфейсных при обмене цифровой, в том числе и измерительной информацией по стандартным протоколам, не влияет и не вносит изменений в метрологически значимые параметры системы.
ПО модуля обработки и управления выполняет следующие функции:
-
- преобразование сигналов измерительных каналов в цифровые значения физических величин (аналого-цифровое преобразование, фильтрация, сглаживание, пересчет цифрового кода в значение физической величины);
-
- при самодиагностике переключение измерительных каналов в режим диагностики, и сравнение сигналов с заданными фиксированными значениями;
- опрос средств измерений по цифровым каналам обмена;
- взаимодействие с сервером по цифровому каналу обмена, прием команд, запросов, конфигурационных данных, отправка измерительной и диагностической информации;
- управление модулем коммутации (контактами реле) по команде от верхнего уровня или в соответствии с записанными при конфигурации уставками.
ПО модуля обработки и управления относится к метрологически значимому. Программная защита ПО и результатов измерений реализована на основе системы паролей и разграничения прав доступа.
Идентификационные данные ПО Агат-ПЛК приведены в таблице 2.
Уровень защиты ПО Агат-ПЛК от преднамеренных и непреднамеренных изменений «высокий» согласно Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО Агат-ПЛК
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
agat plc mp.hex |
|
Номер версии (идентификационный номер) ПО |
l.xx.xx.xx |
|
Цифровой идентификатор метрологически значимой части (алгоритм CRC-32) |
55d4d066 |
|
Примечания:
| |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на сервер и Агат-ПЛК системы лазерным способом и на титульный лист руководства по эксплуатации и формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприменение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1*10’16 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ АГТС.421411.013ТУ «Система контроля топлива судовая Кайман. Технические условия».
ПравообладательАкционерное общество «Моринформсистема-Агат-КИП» (АО «Моринсис-Агат-КИП») ИНН 6230072226
Юридический адрес: 390006, г. Рязань, пр-д Речников, д. 17
Телефон: +7 (4912) 25-85-02; факс: +7 (4912) 25-85-99
E-mail: agat-kip@yandex.ru
Web-сайт: www.agat-kip.ru
Изготовитель
Акционерное общество «Моринформсистема-Агат-КИП» (АО «Моринсис-Агат-КИП») ИНН 6230072226Юридический адрес: 390006, г. Рязань, пр-д Речников, д. 17
Адреса мест осуществления деятельности:
390047, г. Рязань, ул. Связи, д. 21
390006, г. Рязань, пр-д Речников, д. 17
Телефон: +7 (4912) 25-85-02; факс: +7 (4912) 25-85-99
E-mail: agat-kip@yandex.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-37-29 / 437-56-66
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Акционерное общество «Моринформсистема-Агат-КИП» (АО «Моринсис-Агат-КИП») ИНН 6230072226Юридический адрес: 390006, г. Рязань, пр-д Речников, д. 17
Телефон: +7 (4912) 25-85-02; факс: +7 (4912) 25-85-99
E-mail: agat-kip@yandex.ru
Web-сайт: www.agat-kip.ru
Принцип действия систем основан на измерении в потоке объемного расхода и массы нефтепродуктов с применением расходомера, а также измерении плотности, температуры, уровня и массы топлива в резервуарах.
Система представляет собой измерительную информационную систему вида ИС-2 по ГОСТ Р 8.596-2002, включающую в себя:
- измерительные компоненты:
а) программируемые логические контроллеры Агат-ПЛК, изготавливаемые АО «Моринсис-Агат-КИП», г. Рязань (далее - Агат-ПЛК);
б) средства измерений уровня, расхода, плотности и температуры;
-
- вычислительные компоненты:
а) сервер;
б) рабочее место оператора (далее - АРМ);
в) программное обеспечение (далее - ПО) системы (ПО «Контроль-Р», ПО Агат-ПЛК), разработанное АО «Моринсис-Агат-КИП», г. Рязань;
-
- связующие и вспомогательные компоненты:
а) устройства электропитания;
б) устройства связи;
в) устройства печати.
Состав системы определяется для конкретного проекта судна.
Система может быть представлена в виде трехуровневой структуры:
-
- верхний уровень измерительной системы образован сервером с функциональным ПО для обработки информации, АРМ оператора для ее представления;
-
- средний уровень системы образован Агат-ПЛК и представляет собой связующее звено между сервером и средствами измерений;
-
- нижний уровень системы образован средствами измерений и предназначен для преобразования измеряемых физических величин в подходящие для передачи, обработки и хранения измерительные сигналы.
Составные части системы образуют измерительные каналы прямых и косвенных измерений, выдающих на выходы системы результаты измерений.
Каналы прямых измерений:
-
- уровня;
-
- расхода;
- плотности;
- температуры.
Каналы косвенных измерений:
- контроля предельных значений параметров жидкости;
- определения объема топлива в резервуаре;
- определения массы;
- определения повышенного расхода;
- определения утечек.
Ядро системы обеспечивает подключение к Агат-ПЛК средств измерений с различными интерфейсами. Количественный и качественный состав средств измерений определяется конфигурацией потребителей судна и может включать в себя следующие их виды: - расходомеры Агат-Р, изготавливаемые АО «Моринсис-Агат-КИП», г. Рязань, регистрационный номер в Федеральном информационном фонде (далее - рег. №) 94076-24, устанавливаемые на трубопроводах приема топлива, на топливных трубопроводах к судовым потребителям, в том числе на обратных топливных магистралях;
-
- уровнемеры Агат-У, изготавливаемые АО «Моринсис-Агат-КИП», г. Рязань, рег. № 94351-25, устанавливаемые в топливных цистернах и танках (запаса, расходных, отстойных);
-
- плотномеры Агат-П, изготавливаемые АО «Моринсис-Агат-КИП», г. Рязань, рег. № 94074-24, устанавливаемые на трубопроводах приема топлива, на топливных трубопроводах к судовым потребителям,
-
- измерители температуры, используемые для измерения и контроля температуры, и не участвующие в измерении уровня, объема, массы и расхода топлива;
-
- другие средства измерений с совместимыми интерфейсами (например, измерители оборотов гребного вала).

Судовая электросеть

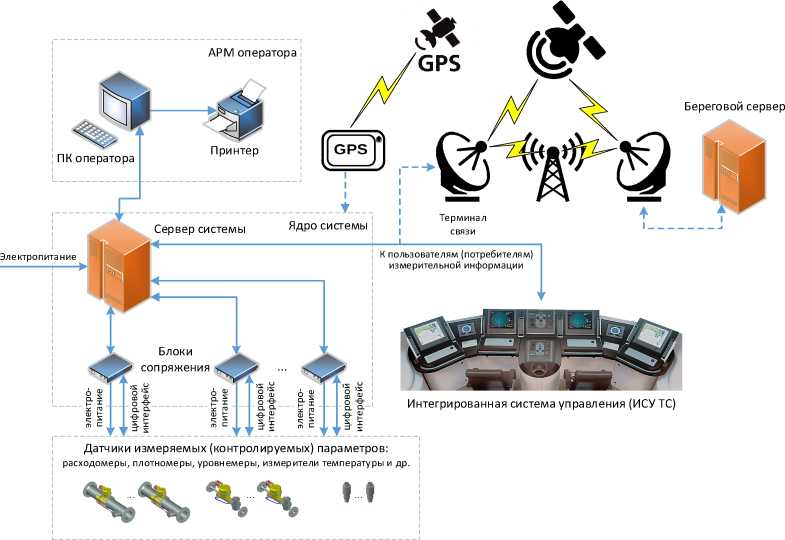

Рисунок 1 - Структурная схема системы
В общем случае исполнении, достаточно
сервером системы может быть ПК в промышленном или ином защищенном для условий эксплуатации на судне. К серверу
по цифровым интерфейсам подключаются Агат-ПЛК. На сервере разворачивается серверная часть ПО «Контроль-Р», выполняющая обработку информации, и хранятся результаты
обработки. Также на сервере предусмотрено хранение файлов конфигурации системы, определяющих ее количественный и качественный состав, и градуировочных таблиц средств измерений.
АРМ предназначено для работы оператора, выполняющего мониторинг поступления и расходования топлива.
В общем случае АРМ представляет собой вычислительное устройство с дисплеем. При необходимости, к нему могут быть подключены клавиатура, мышь, принтер, внешний носитель информации для выгрузки отчетов в электронном виде.
Агат-ПЛК предназначен для сбора и обработки измерительных сигналов со средств измерений и обеспечивает:
- электропитание средств измерений (датчиков физических величин);
- циклический опрос средств измерений (датчиков физических величин);
- предварительную обработку измерительной информации с последующей передачей на сервер.
В состав Агат-ПЛК входят:
- коммутатор (модуль коммутации);
- блок сопряжения (набор модулей ввода-вывода, модуль интерфейса, модуль обработки и управления, модуль электропитания);
- преобразователь питания (модуль фильтрации);
- блок питания.
Модуль коммутации предназначен для подключения исполнительных устройств пользователя и позволяет осуществлять их коммутацию путем формирования четырех сигналов типа «сухой контакт».
В зависимости от исполнения модули ввода-вывода обеспечивают нормализацию аналоговых сигналов, прием и предварительную обработку цифровой измерительной информации или выдачу аналоговых, дискретных или релейных сигналов.
Модули интерфейса обеспечивают связь с устройствами верхнего уровня по одному из цифровых интерфейсов: RS-485, CAN или Ethernet.
В модуле обработки и управления осуществляется аналого-цифровое преобразование нормализованных аналоговых сигналов от модулей ввода-вывода, управление модулями вывода и формирование цифрового пакета, содержащего измерительную и диагностическую информацию о значениях параметров, измеряемых всеми модулями, подключенными по внутренней шине.
Модуль фильтрации обеспечивает защиту Агат-ПЛК от индустриальных помех в сети электропитания.
Модульная конструкция позволяет обеспечить максимальную гибкость системы при создании конфигурации для конкретного объекта. При необходимости, состав модулей может быть расширен или сокращен без необходимости существенной переделки системы в целом и программного обеспечения.
Заводской номер (лазерной гравировкой) в виде цифрового обозначения и знак утверждения типа наносятся на маркировочную табличку. Маркировочная табличка с указанием мест нанесения знака утверждения типа и заводского номера приведена на рисунке 2. Маркировочная табличка прикрепляется на сервер и Агат-ПЛК системы.
Знак поверки на СИ не наносится.
Рисунок 2 - Маркировочная табличка
Таблица 6 -
|
Наименование |
Обозначение |
Количес тво |
Примечание |
|
Система контроля топлива судовая Кайман в составе: |
АГТС.421411.013 |
- |
1 |
|
Расходомер Агат-Р |
АГТС.407251.045 |
- |
2 |
|
Уровнемер Агат-У |
АГТС.407629.010 |
- |
2 |
|
Плотномер Агат-П |
АГТС.414152.003 |
- |
2 |
|
Агат-ПЛК в составе: |
АГТС.411712.001 |
- |
2, 3 |
|
Коммутатор |
- |
- |
2 |
|
Блок сопряжения |
- |
- |
2 |
|
Преобразователь питания |
- |
- |
2 |
|
Блок питания |
- |
- |
2 |
|
Программное обеспечение «Контроль-Р» |
RU.АГТС.03001-01 12 01 |
1 шт. |
- |
|
Автоматизированное рабочее место оператора |
- |
- |
2 |
|
Принтер |
- |
- |
2 |
|
Измеритель температуры |
- |
- |
2 |
|
Сервер |
АГТС.466219.001 |
1 шт. |
- |
|
Устройство бесперебойного питания |
- |
- |
2 |
|
Комплект ЗИП |
- |
1 компл. |
2 |
|
Комплект монтажных частей |
АГТС.411911.001 |
1 компл. |
2 |
|
Руководство по эксплуатации |
АГТС.421411.013РЭ |
1 экз. |
- |
|
Формуляр |
АГТС.421411.013ФО |
1 экз. |
- |
|
Примечания:
| |||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня топлива, м |
от 0,2 до 15,0 |
|
Диапазон измерений температуры топлива, °С |
от - 40 до + 70 |
|
Диапазон измерений объемного расхода, м3/ч |
от 0,05 до 630 |
|
Диапазон измерений массового расхода топлива потребителями, кг/ч |
от 3 до 15 000 |
|
Диапазон измерений массового расхода при приеме/выдаче топлива, кг/ч |
от 3 до 540 000 |
|
Диапазон измерений плотности топлива, кг/м3 |
от 750 до 1300 |
|
Пределы допускаемой погрешности измерений массы при косвенном методе динамических измерений при температуре окружающей и измеряемой среды +20 °С в зависимости от исполнения расходомеров, % |
± 0,4; ± 0,6; ± 1,2 |
|
Пределы допускаемой дополнительной погрешности измерений массы при косвенном методе динамических измерений, вызванной отклонением температуры окружающей среды от значения +20 °С на каждые 10 °С в рабочем диапазоне температур, % |
± 0,1 |
|
Пределы допускаемой дополнительной погрешности измерений массы при косвенном методе динамических измерений, вызванной отклонением температуры измеряемой среды от значения +20 °С на каждые 10 °С в рабочем диапазоне температур, % |
± 0,2 |
|
Пределы допускаемой погрешности измерений массы при косвенном методе статических измерений в зависимости от исполнения уровнемеров, % |
± 1,5; ± 3,0 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной основной погрешности измерений уровня топлива, мм |
± 2,5; ± 5,0; ± 10,0 |
|
Пределы допускаемой дополнительной погрешности измерений уровня, вызванной отклонением температуры окружающей среды от значения температуры градуировки1) на каждые 10 °С в рабочем диапазоне температур, в долях от пределов абсолютной основной погрешности |
± 0,05 |
|
Пределы допускаемой дополнительной погрешности измерений уровня, вызванной отклонением температуры измеряемой среды от значения температуры градуировки1) на каждые 10 °С в рабочем диапазоне температур, в долях от пределов абсолютной основной погрешности |
± 0,1 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
± 0,5 |
|
Пределы допускаемой относительной основной погрешности измерений объемного расхода топлива2), %
|
± 0,25; ± 0,5; ± 1,0 ± 0,75/v; ± 1,5/v; ± 3/v |
|
Пределы допускаемой дополнительной погрешности измерений объемного расхода, вызванной отклонением температуры окружающей среды от значения температуры градуировки3) на каждые 10 °С в рабочем диапазоне температур, % предела основной погрешности |
± 0,1 |
|
Пределы допускаемой дополнительной погрешности измерений объемного расхода, вызванной отклонением температуры измеряемой среды от значения температуры градуировки4) на каждые 10 °С в рабочем диапазоне температур, % предела основной погрешности |
± 0,2 |
|
Пределы допускаемой абсолютной основной погрешности измерений плотности топлива, кг/м3 |
± 1,5 |
|
Пределы допускаемой дополнительной погрешности измерений плотности, вызванной отклонением температуры окружающей среды от значения температуры градуировки1) на каждые 10 °С в рабочем диапазоне температур, кг/м3 |
± 0,1 |
|
Пределы допускаемой дополнительной погрешности измерений плотности, вызванной отклонением температуры измеряемой среды от значения температуры градуировки1) на каждые 10 °С в рабочем диапазоне температур, кг/м3 |
± 0,15 |
|
Пределы допускаемой абсолютной погрешности измерений температуры топлива, °С |
± 0,5 |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 10 |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 4 до 20 |
|
Диапазон преобразований значений электрического сопротивления ТС в значение температуры, Ом |
от 82 до 143 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока, % |
± 1,0 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % |
± 1,0 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности преобразования значений электрического сопротивления ТС в значение температуры, % |
± 1,0 |
|
Примечания:
| |
аблица 4 - Основные технические характеристики
|
Наименование параметра |
Значение параметра |
|
Измеряемая среда |
морская вода; пресная вода, вода дистиллированная по ГОСТ Р 581442018, бидистиллят воды; нефтепродукты отработанные по ГОСТ 21046-2021, нефть по ГОСТ Р 51858-2002, топливо дизельное по ГОСТ 305-2013, топливо моторное по ГОСТ Р 54283-2010, топливо нефтяное для газотурбинных установок по ГОСТ 10433-75; водный раствор этилового спирта |
|
Рабочая температура измеряемой среды, °С |
от - 2 до + 90 |
|
Рабочее давление измеряемой среды, МПа, не более |
1,6 |
|
Параметры электропитания:
|
(220 ± 11); (380 ± 19) (50 ± 1) |
|
Потребляемая мощность1^ В^А, не более |
1600 |
|
Интерфейс |
RS-485, CAN или Ethernet |
|
Протокол обмена |
ModBus / специальный |
|
Условия эксплуатации:
|
от -25 до +55 95 ± 3 от 80,0 до 202,7 |
|
Примечание - Для системы в базовом исполнении. | |
Таблица 5 - Показатели надежности
|
Наименование параметра |
Значение |
|
Средний срок службы, лет, не менее |
15 |
|
Наработка на отказ, ч, не менее |
120000 |
|
Вероятность безотказной работы за 5000 ч, не менее |
0,95 |
