Номер по Госреестру СИ: 88713-23
88713-23 Датчики давления
(ДД-2500)
Назначение средства измерений:
Датчики давления ДД-2500 (далее - датчики) предназначены для измерений и непрерывного преобразования значений измеряемого параметра - абсолютного давления и разности (перепада) давления в выходной цифровой сигнал по интерфейсу RS-485 используемого в качестве входного сигнала в системах сбора данных, автоматического контроля, регулирования и управления на обитаемых подводных аппаратах, работающих на глубине до 2500 м.
Внешний вид.
Датчики давления
Рисунок № 1
Внешний вид.
Датчики давления
Рисунок № 2
Внешний вид.
Датчики давления
Рисунок № 3
Программное обеспечение
Датчики имеют встроенное и внешнее программное обеспечение (далее - ПО). Встроенное ПО является метрологически значимым и предназначено для преобразования и передачи измеренных значений. Внешнее ПО не является метрологически значимым и предназначено для вывода информации о датчике и измеренных значениях.
Конструкция датчиков исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
OPA Combat.hex |
Номер версии ПО, не ниже |
1.0.1.1 |
Цифровой идентификатор ПО |
37A6C51D |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1.4 руководства по эксплуатации АГТС.421411.006 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления ДД-2500
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1 • 107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давления до 1-105 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Технические условия АГТС.421411.006ТУ «Датчики давления ДД-2500. Технические условия».
Правообладатель
Акционерное общество «Моринформсистема-Агат-КИП»
(АО «Моринсис-Агат-КИП»)
ИНН: 6230072226
Адрес: 390006, г. Рязань, пр-д Речников, д. 17
Телефон: +7 (4912) 25-85-02
E-mail: agat-kip@yandex.ru
Изготовитель
Акционерное общество «Моринформсистема-Агат-КИП»
(АО «Моринсис-Агат-КИП»)
ИНН: 6230072226
Адрес: 390006, г. Рязань, пр-д Речников, д. 17
Телефон: +7 (4912) 25-85-02
E-mail: agat-kip@yandex.ru
Лист № 6 Всего листов 6 | |
Испытательный центрФедеральное государственное бюджетное учреждение |
«Всероссийский |
Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Акционерное общество «Моринформсистема-Агат-КИП»
(АО «Моринсис-Агат-КИП»)
ИНН: 6230072226
Адрес: 390006, г. Рязань, пр-д Речников, д. 17
Телефон: +7 (4912) 25-85-02
E-mail: agat-kip@yandex.ru
Принцип действия датчиков основан на явлении тензоэффекта в полупроводниках. Первичным преобразователем служит металлическая мембрана, на которой жестко закреплен полупроводниковый чувствительный элемент, состоящий из тензорезисторов, соединенных в мостовую схему Уитстона.
Под действием давления измеряемой среды мембрана деформируется, вызывая изменение сопротивления тензорезисторов, что приводит к разбалансу моста Уитстона и изменению напряжения выходного сигнала моста, пропорционально измеряемому давлению.
Электронный блок (вторичный преобразователь) питает стабилизированным напряжением мостовую схему и преобразует выходной сигнал моста в цифровой выходной сигнал.
Конструктивно датчики выполнены в цилиндрическом корпусе из сплава титана, внутри которого расположены первичный преобразователь и электронный блок. В нижней части датчиков для подачи измеряемого давления расположен резьбовой штуцер (штуцеры для датчиков разности давления). В верхней части датчика для присоединения внешних электрических цепей расположен электрический соединитель.
Датчики выпускаются в четырех модификациях:
-
- ДАД-УЗС;
-
- ДАД-ВВД;
-
- ДПД-УЗС;
-
- ДПД-СГ.
Датчики ДАД-УЗС и ДАД-ВВД предназначены для измерений абсолютного давления, различаются погрешностью и диапазонами измерений. Датчики ДПД-УЗС и ДПД-СГ предназначены для измерений разности (перепада) давления и отличаются диапазонами измерений.
Все датчики имеют цифровой выходной сигнал и оснащены резервным каналом вывода измерительной информации.
Общий вид датчиков, место нанесения заводского номера и места пломбировки приведены на рисунках 1-4.
Место пломбировки

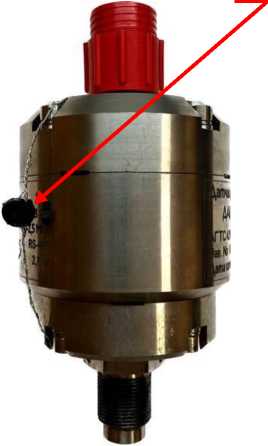

Рисунок 1 - Общий вид датчика давления

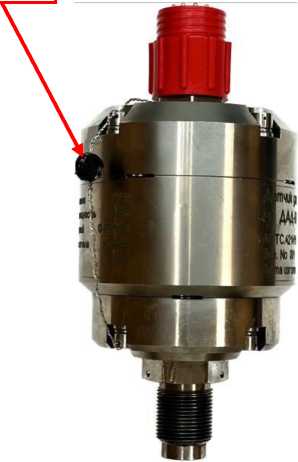

Рисунок 2 - Общий вид датчика давления
ДАД-УЗС и место нанесения пломбы
ДАД-ВВД и место нанесения пломбы
Место нанесения заводского номера

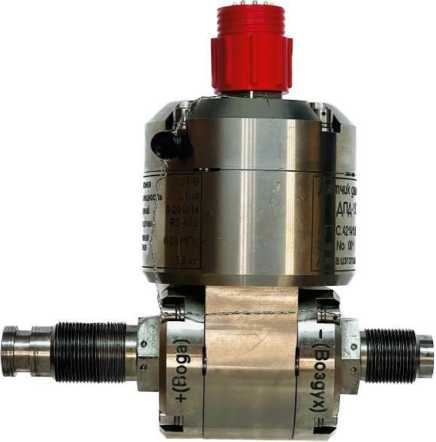

Рисунок 3 - Общий вид датчика давления ДПД-СГ и место нанесения заводского номера
Рисунок 4 - Общий вид датчика давления ДПД-УЗС
1 |
Л о | |
|£ |
г s (Q Г *•< Ж X |
Предотвращение несанкционированного доступа к узлам настройки (регулировки) датчиков давления осуществляется с помощью пломбировочной проволоки и пластиковой (свинцовой) пломбы с нанесенным оттиском отдела технического контроля изготовителя.
Заводской номер датчика наносится на корпус методом гравировки.
Конструкция не предусматривает нанесение знака поверки на датчики.
Таблица 4 - Комплектность средств измерений
Наименование |
Обозначение |
Количество |
Примечания |
Датчики давления |
ДАД-УЗС (АГТС.421411.006); ДАД-ВВД (АГТС.421411.007); ДПД-УЗС (АГТС.421411.008); ДПД-СГ (АГТС.421411.009) |
1 шт. |
В соответствии с заказом |
Паспорт |
АГТС.421411.006 ПС |
1 экз. |
- |
Ведомость эксплуатационных документов |
АГТС.421411.006 ВЭ |
1 экз. |
На партию |
Руководство по эксплуатации |
АГТС.421411.006 РЭ |
1 экз. |
На партию |
Методика поверки |
МП 202-012-2022 |
1 экз. |
На партию |
ПО на оптическом носителе для ПК |
RU.АГТС.06005-01 12 01 «DOPA» |
1 экз. |
На партию |
Метрологические и основные технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны измерений давления, кПа - абсолютного давления - ДАД-УЗС |
от 0 до 2500 |
- ДАД-ВВД |
от 0 до 25000 |
- разности (перепада) давления - ДПД-УЗС |
от 0 до 20 |
- ДПД-СГ |
от 0 до 17000 |
Пределы допускаемой приведенной погрешности, % от ВПИ1 - ДАД-УЗС |
± 0,5 |
- ДАД-ВВД |
± 1,0 |
- ДПД-УЗС |
± 1,0 |
- ДПД-СГ |
± 1,0 |
1 ВПИ - Верхний предел измерений. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Выходной цифровой сигнал |
Modbus (посредством интерфейса RS-485) |
Напряжение питания постоянного тока, В |
от 18 до 34 |
Потребляемая мощность, Вт, не более |
3 |
Давление перегрузки, % от ВПИ1 | |
- ДАД-УЗС |
200 % |
- ДАД-ВВД |
150 % |
- ДПД-УЗС |
150 % (в камеру «+» и «-») |
- ДПД-сг |
150 % (в камеру «+») |
Максимальное статическое давление датчиков ДПД-УЗС и ДПД-СГ, МПа |
26 МПа |
Масса, кг, не более | |
- ДАД-УЗС |
3,0 |
- ДАД-ВВД |
3,0 |
- ДПД-УЗС |
4,0 |
- ДПД-сг |
4,0 |
Габаритные размеры датчиков давления, мм, не более: | |
- ДАД-УЗС |
96 х 191 х 96 |
- ДАД-ВВД |
96 х 193 х 96 |
- ДПД-УЗС |
186 х 193 х 96 |
- ДПД-сг |
211 х 192 х 96 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от -30 до +50 |
1 ВПИ - Верхний предел измерений. |
