Номер по Госреестру СИ: 88814-23
88814-23 Датчики-измерители уровня
(РИС 121)
Назначение средства измерений:
Датчики-измерители уровня РИС 121 (далее - датчики-измерители) предназначены для непрерывного измерения уровня жидких сред, а также для сигнализации предельных значений уровня в двух точках.

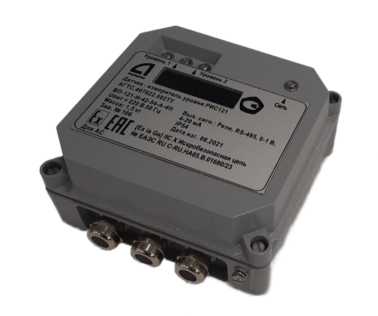

Внешний вид.
Датчики-измерители уровня
Рисунок № 1

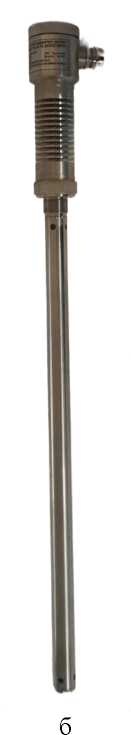

Внешний вид.
Датчики-измерители уровня
Рисунок № 2

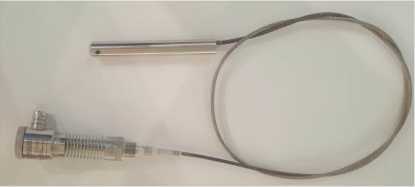

Внешний вид.
Датчики-измерители уровня
Рисунок № 3

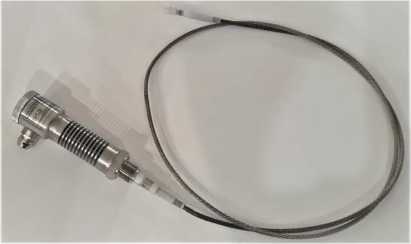

Внешний вид.
Датчики-измерители уровня
Рисунок № 4

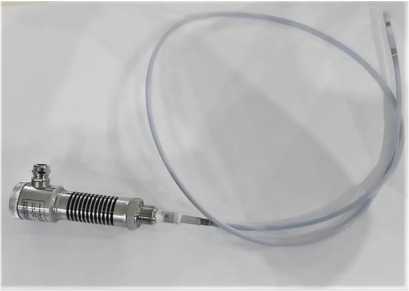

Внешний вид.
Датчики-измерители уровня
Рисунок № 5
Программное обеспечение
Встроенное программное обеспечение выполняет функции преобразования измеренной электрической ёмкости в цифровой код для передачи по интерфейсу RS-485, а также управления релейными выходами.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
RIS121IZM |
Номер версии (идентификационный номер) ПО |
не ниже 1.00 |
Цифровой идентификатор метрологически значимой части |
не отображается |
Пределы допускаемой погрешности датчиков-измерителей установлены с учётом влияния ПО на метрологические характеристики.
Конструкция датчиков-измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на маркировочные таблички ВП датчиков-измерителей фотохимическим травлением или методом фотопечати и на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа АГТС.407622.002РЭ «Датчики-измерители уровня РИС 121. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
АГТС.407622.002ТУ «Датчики-измерители уровня РИС 121. Технические условия».
Правообладатель
Акционерное общество «Моринформсистема-Агат-КИП» (АО «Моринсис-Агат-КИП»)
ИНН 6230072226
Юридический адрес: 390006, г. Рязань, пр-д Речников, д. 17
Телефон: +7 (4912) 25-85-02; факс: +7 (4912) 25-85-99
Web-сайт: www.agat-kip.ru
Е-mail: agat-kip@yandex.ru
Изготовитель
Акционерное общество «Моринформсистема-Агат-КИП» (АО «Моринсис-Агат-КИП»)
ИНН 6230072226
Юридический адрес: 390006, г. Рязань, пр-д Речников, д. 17
Адрес места осуществления деятельности: 390006, г. Рязань, ул. Связи, д. 21
Телефон: +7 (4912) 25-85-02; факс: +7 (4912) 25-85-99
Е-mail: agat-kip@yandex.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Акционерное общество «Моринформсистема-Агат-КИП» (АО «Моринсис-Агат-КИП»)
ИНН 6230072226
Юридический адрес: 390006, г. Рязань, пр-д Речников, д. 17
Телефон: +7 (4912) 25-85-02; факс: +7 (4912) 25-85-99
Web-сайт: www.agat-kip.ru
Е-mail: agat-kip@yandex.ru
Принцип действия датчиков-измерителей основан на преобразовании электрической ёмкости чувствительного элемента, изменяющейся пропорционально уровню жидкости, в цифровой код для передачи по интерфейсу RS-485 и аналоговый выходной сигнал постоянного тока от 0 до 5 (от 4 до 20) мА или напряжения постоянного тока от 0 до 1 В.
Датчики-измерители состоят из первичного преобразователя (далее - ПП), вторичного преобразователя (далее - ВП), кабеля связи между ПП и ВП, показывающего прибора (амперметра М381 со шкалой в процентах уровня).
Датчики-измерители имеют до двух релейных выходов.
ПП датчиков-измерителей имеют взрывозащищенное исполнение. ВП устанавливаются вне взрывоопасных зон.
Датчики-измерители имеют исполнения, предназначенные для применения на объектах использования атомной энергии.
Отличие исполнений датчиков-измерителей приведено в таблице 3.
Схема условного обозначения датчиков-измерителей:
Датчик-измеритель уровня РИС 121- 225 И 42 Г - А ОМ 3 - 1,5 - 3Н
АГТС.407622.002ТУ
Внешний вид ВП, место нанесения знака утверждения типа и заводского номера представлены на рисунке 1. Внешний вид Ш1 различного исполнения представлен на рисунке 2.
Рисунок 1 - Общий вид вторичного преобразователя, место нанесения знака утверждения типа и заводского номера
в
г
д
Рисунок 2 - Общий вид первичных преобразователей различного исполнения: а) ПП-225,
б) ПП-264 (ПП-266), в) ПП-292, г) ПП-293, д) ПП-296 (ПП-297)
Заводской номер, состоящий из трех цифр, наносится на маркировочную табличку, закрепляемую на корпусе ВП. Заводской номер, состоящий из трех цифр, наносятся на корпус ПП методом гравировки.
Знак поверки на датчики-измерители не наносится.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Примечание |
Датчик-измеритель уровня РИС 121 в составе: |
в соответствии с заказом |
исполнение в зависимости от заказа | |
- первичный преобразователь |
в соответствии с заказом |
1 шт. | |
- вторичный преобразователь |
в соответствии с заказом |
1 шт. | |
- показывающий прибор |
Амперметр М381 ТУ 25-04.3577-78 |
1 шт. |
Шкала в процентах уровня. Поставляется для датчиков -измерителей с выходным сигналом от 0 до 5 мА |
- кабель связи |
в соответствии с заказом |
- |
Необходимость поставки оговаривается при заказе |
Руководство по эксплуатации |
АГТС.407622.002РЭ |
1 экз. на партию | |
Паспорт |
АГТС.407622.002ПС |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений уровня в зависимости от длины измерительной части Ш1, м |
от 0 до 22 |
Пределы допускаемой приведённой погрешности от диапазона измерений уровня, %: - для исполнений 11-264 и 11-266 |
± 1,0 |
- для остальных исполнений |
± 1,5 |
Таблица 3.1 - Основные технические характеристики
Наименование датчика-измерителя |
Исполнение 11 |
Конструкция чувствительного элемента |
Длина погружаемой части, м |
Рабочее давление, М1а, не более |
Диапазон рабочих температур контролируемой среды, °C |
Способ присоединения |
РИС 121-225 |
11-225 |
Стержневой изолированный |
от 1,0 до 2,5 |
2,5 |
от -100 до +200 (от -100 до +100) 2) |
Штуцер М27х1,5 |
РИС 121-264 |
11-264 |
Цилиндрический неизолированный |
от 0,5 до 3,5 | |||
РИС 121-266 |
11-266 |
Цилиндрический изолированный |
от 0,5 до 2,5 | |||
РИС 121-292 |
11-292 |
Тросовый неизолированный |
от 2,5 до 22,0 |
- |
от -40 до +100 (от -40 до +100)2) |
Штуцер G1 1/2-B |
РИС 121-293 |
11-293 |
Тросовый неизолированный |
от 2,0 до 22,0 |
2,5 |
от -100 до +200 (от -100 до +100)2) |
Штуцер М27х1,5 |
РИС 121-296 |
11-296 |
Тросовый изолированный |
от 2,0 до 22,0 |
2,5 |
от -100 до +200 (от -100 до + 100)2) | |
РИС 121-297 |
11-297 |
Тросовый изолированный |
от 1,0 до 22,0 |
от -40 до +85 (от -40 до +85)2) |
Штуцер G1 1/2-B |
Примечания:
-
1 Длина погружаемой части и способ присоединения первичного преобразователя может по заказу отличаться от указанных значений.
-
2 Температура контролируемой среды для датчиков во взрывозащищенном исполнении.
Таблица 3.2 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электропитания: - первичного преобразователя | |
номинальное напряжение питания постоянного тока, В |
24 |
диапазон напряжения питания постоянного тока, В - вторичного преобразователя |
от 18 до 32 |
номинальное напряжение питания постоянного тока, В |
24 |
диапазон напряжения питания постоянного тока, В |
от 18 до 32 |
номинальное напряжение питания переменного тока, В |
220 |
диапазон напряжения питания переменного тока, В |
от 187 до 242 |
частота переменного тока, Гц |
50, 60 или 400 |
Потребляемая мощность, Вт, не более
|
0,7 |
преобразователем |
2,5 |
Степень защиты - первичного преобразователя |
IP67 |
- вторичного преобразователя |
IP54 |
Маркировка взрывозащиты - первичного преобразователя |
0Ex ia IIC T5/T4 Ga X |
- вторичного преобразователя |
[Ex ia Ga] IIC X |
Масса, кг, не более - первичного преобразователя | |
ПП-225 |
2,0 |
ПП-264 |
3,9 |
ПП-266 |
3,5 |
ПП-292 |
8,95 |
ПП-293 |
7,6 |
ПП-296 |
9,7 |
ПП-297 |
10,2 |
- вторичного преобразователя |
1,5 |
Габаритные размеры, мм:
|
88 х 53 |
ПП-225 |
от 1192 до 2692 |
ПП-264 |
от 692 до 2692 |
ПП-266 |
от 692 до 3692 |
ПП-292 |
от 2914 до 22414 |
ПП-293 |
от 2322 до 22322 |
ПП-296 |
от 2237 до 22237 |
ПП-297 |
от 1237 до 22237 |
- вторичного преобразователя (длина х ширина х высота) |
160 х 175 х 80 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С |
от -50 до +80 |
- относительная влажность при температуре +55 °С, % |
98 ± 2 |
- давление, кПа |
от 81 до 400 |
Средний срок службы, лет |
12 |
