Номер по Госреестру СИ: 94351-25
94351-25 Уровнемеры
(Агат-У)
Назначение средства измерений:
Уровнемеры Агат-У (далее - уровнемеры) предназначены контактного измерения уровня и температуры различных жидких сред.
Лист № 1
Всего листов 6
для непрерывного

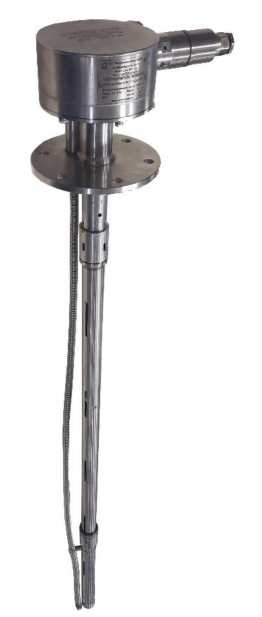

Внешний вид.
Уровнемеры
Рисунок № 1

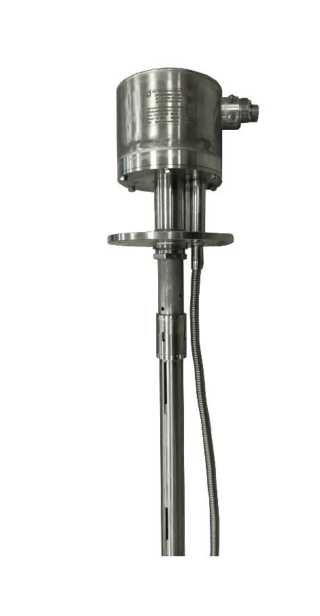

Внешний вид.
Уровнемеры
Рисунок № 2
Внешний вид.
Уровнемеры
Рисунок № 3
Внешний вид.
Уровнемеры
Рисунок № 4
Общие сведения
Дата публикации - 20.01.2025
Срок свидетельства - 17.01.2030
Номер записи - 196152
ID в реестре СИ - 1422716
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм; 3 года - для уровнемеров, работающих при избыточном давлении
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП")
Страна - РОССИЯ
Населенный пункт - г. Рязань
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№80 от 2025.01.17 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Уровнемеры (Агат-У)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67539-17 17.05.2027 |
Каналы измерительные многофункциональных систем контроля, МСК-008 Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП") (РОССИЯ г. Рязань) |
ОТ МП |
2 года |
|
88713-23 06.04.2028 |
Датчики давления, ДД-2500 Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП") (РОССИЯ г. Рязань) |
ОТ МП |
3 года |
|
88814-23 17.04.2028 |
Датчики-измерители уровня, РИС 121 Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП") (РОССИЯ г. Рязань) |
ОТ МП |
3 года |
|
88815-23 17.04.2028 |
Расходомеры жидкости, Рельеф-20 Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП") (РОССИЯ г. Рязань) |
ОТ МП |
4 года |
|
94074-24 12.12.2029 |
Плотномеры, Агат-П Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП") (РОССИЯ г. Рязань) |
ОТ МП |
1 год |
|
94076-24 12.12.2029 |
Расходомеры, Агат-Р Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП") (РОССИЯ г. Рязань) |
ОТ МП |
5 лет |
|
94351-25 17.01.2030 |
Уровнемеры, Агат-У Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП") (РОССИЯ г. Рязань) |
ОТ МП |
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм; 3 года - для уровнемеров, работающих при избыточном давлении |
|
95617-25 04.06.2030 |
Системы контроля топлива судовые, Кайман Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП") (РОССИЯ г. Рязань) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Бесплатный
Кто поверяет Уровнемеры (Агат-У)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Уровнемеры (Агат-У)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) уровнемера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений во внешние системы.
Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014. Идентификационные данные ПО приведены в таблице 1.
обеспечения
Таблица 1 -
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование внутреннего ПО |
agat-u.hex |
|
Номер версии (идентификационный номер) внутреннего ПО |
1.XX.XX.XX |
|
Идентификационное наименование внешнего ПО |
QLink |
|
Номер версии (идентификационный номер) внешнего ПО |
1.xx.х |
|
Метрологически значимая часть ПО |
metrolog kit1.dU |
|
Цифровой идентификатор метрологически значимой части (алгоритм SHA256) |
67b759b930a347c30f97a9efcdbf5a81 3350526f74bfcdc3009e51298331d5a8 |
|
Примечания:
| |
Знак утверждения типа
Знак утверждения типа и заводской номер в виде цифрового обозначения, состоящего из 3 арабских цифр, наносятся на маркировочную табличку, закрепляемую на корпусе.Знак поверки на СИ не наносится.
___ПРЕОБРАЗОВАТЕЛЬ ПЕРВИЧНЫЙ
[[^ОЕх ia ПС Т5 Ga X -25 "С<Т.„„<+55 "С ЕН[ Длина погружаемой части | мм
Рмакс 1,6 МПа Масса [ ]кг
IP67 Зав. № I I
Дата изготовления | ~|
АО “Моринсис-Агат-КИП” 51! УРОВНЕМЕР АГАТ-У- 'S' I "'I
АГТС.407629.01 ОТУ
АГТС.407629.010ТУ
ПРЕОБРАЗОВАТЕЛЬ ВТОРИЧНЫЙ
[Ex ia Gallic -25 "С<Т.„ь<+55 "C [ f| [
Питание 24 В Мощность 20 Вт
Вых. сигн. I I Масса [_____]кг
IP67 Зав. № I I
Дата изготовления | ~|

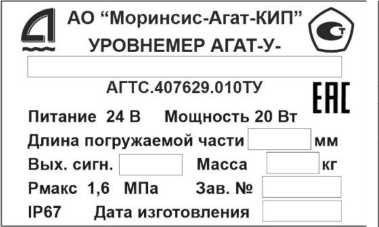

Рисунок 2 - Маркировочная табличка
Программное обеспечение (далее - ПО) уровнемера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений во внешние системы.
Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014. Идентификационные данные ПО приведены в таблице 1.
обеспечения
Таблица 1 -
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование внутреннего ПО |
agat-u.hex |
|
Номер версии (идентификационный номер) внутреннего ПО |
1.XX.XX.XX |
|
Идентификационное наименование внешнего ПО |
QLink |
|
Номер версии (идентификационный номер) внешнего ПО |
1.xx.х |
|
Метрологически значимая часть ПО |
metrolog kit1.dU |
|
Цифровой идентификатор метрологически значимой части (алгоритм SHA256) |
67b759b930a347c30f97a9efcdbf5a81 3350526f74bfcdc3009e51298331d5a8 |
|
Примечания:
| |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение параметра |
|
Диапазон измерений уровня, м |
от 0,2 до 15,0 |
|
Пределы допускаемой абсолютной основной погрешности измерений уровня, мм |
±2,5; ±5,0; ±10,0 |
|
Пределы допускаемой дополнительной погрешности измерений уровня, вызванной отклонением температуры окружающей среды от значения температуры градуировки на каждые 10 °С в рабочем диапазоне температур, в долях от пределов абсолютной основной погрешности, не более |
0,05 |
|
Пределы допускаемой дополнительной погрешности измерений уровня, вызванной отклонением температуры измеряемой среды от значения температуры градуировки на каждые 10 °С в рабочем диапазоне температур, в долях от пределов абсолютной основной погрешности, не более |
0,1 |
|
Диапазон измерений температуры, °С |
от -40 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
Примечания:
-
1. Значение погрешности указано на маркировочной табличке уровнемера.
-
2. Значение температуры градуировки +20 °С.
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Рабочее давление измеряемой среды, МПа, не более |
1,6 | |
|
Параметры электропитания: - напряжение постоянного тока, В |
24 ± 10 % | |
|
Потребляемая мощность, Вт, не более |
20 | |
|
Интерфейс |
RS-485 | |
|
Электрическое сопротивление изоляции, МОм, не менее: | ||
|
- в нормальных условиях |
20 | |
|
- в условиях повышенной рабочей температуры |
5 | |
|
- в условиях повышенной влажности |
1 | |
|
Уровень радиопомех, создаваемых уровнемерами |
при |
не превышает значений, |
|
работе |
установленных в Нормах 8-95 | |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ |
IP67 | |
|
14254-2015 | ||
|
Маркировка взрывозащиты (для уровнемеров взрывозащищенном исполнении) |
во | |
|
преобразователя первичного |
0Ex ia IIC T5 Ga X | |
|
преобразователя вторичного |
[Ex ia Ga] IIC | |
|
Габаритные размеры (высота х длина х ширина), мм, более: |
не | |
|
- одноблочного исполнения |
от 630 х 190 х 300 до 15430 х 190 х 300 | |
|
- многоблочного исполнения | ||
|
преобразователя первичного |
от 590 х 190 х 300 до 15490 х 190 х 300 | |
|
преобразователя вторичного |
75 х 232 х 140 | |
|
Масса, кг - одноблочного исполнения |
от 10 до 34 | |
|
- многоблочного исполнения | ||
|
преобразователя первичного |
от 8 до 32 | |
|
преобразователя вторичного |
не более 2 | |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -25 до +55 | |
|
- относительная влажность при температуре +55 °С, %, |
95 ± 3 | |
|
- атмосферное давление, кПа |
от 80,0 до 202,7 | |
Таблица 4 - Показатели надёжности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
120000 |
|
Назначенный срок службы, лет |
15 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку лазерной гравировкой.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.4 руководства по эксплуатации АГТС.407629.010РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
АГТС.407629.010ТУ «Уровнемеры Агат-У. Технические условия».
