Назначение средства измерений:
Расходомеры жидкости Рельеф-20 (далее - расходомеры) предназначены для измерений объёмного расхода жидкости.
Внешний вид.
Расходомеры жидкости
Рисунок № 1
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) позволяет произвести расчёт объёмного расхода, вывести информацию на интерфейсы связи (RS-485).
Внешнее ПО позволяет провести конфигурацию расходомера и имитационную поверку.
Конструкция расходомеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование внутреннего ПО |
relyef.hex |
Номер версии (идентификационный номер) внутреннего ПО |
не ниже 1.00.00.00 |
Идентификационное наименование внешнего ПО |
QLink.exe |
Номер версии (идентификационный номер) внешнего ПО |
не ниже 1.xx |
Продолжение таблицы 1
Метрологически значимая часть ПО |
metrolog kit1.dll |
Цифровой идентификатор метрологически значимой части (алгоритм SHA256) |
67b759b930a347c30f97a9efcdbf5a81 3350526f74bfcdc3009e51298331d5a8 |
Примечание - Просмотр значения номера версии (идентификационного номера) внутреннего ПО доступен только в программе QLink.exe. |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульные листы руководства по эксплуатации и паспорта расходомеров и методом гравировки на корпус расходомера.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» документа АГТС.407251.014РЭ «Расходомер жидкости Рельеф-20. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
АГТС.407251.014ТУ «Расходомер жидкости Рельеф-20. Технические условия».
Правообладатель
Акционерное общество «Моринформсистема-Агат-КИП» (АО «Моринсис-Агат-КИП»)
ИНН 6230072226
Юридический адрес: 390006, г. Рязань, пр-д Речников, д. 17
Телефон: +7 (4912) 25-85-02; факс: +7 (4912) 25-85-99
Web-сайт: www.agat-kip.ru
Е-mail: agat-kip@yandex.ru
Изготовитель
Акционерное общество «Моринформсистема-Агат-КИП» (АО «Моринсис-Агат-КИП») ИНН 6230072226Юридический адрес: 390006, г. Рязань, пр-д Речников, д. 17
Адрес места осуществления деятельности: 390006, г. Рязань, ул. Связи, д. 21
Телефон: +7 (4912) 25-85-02; факс: +7 (4912) 25-85-99
Е-mail: agat-kip@yandex.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Акционерное общество «Моринформсистема-Агат-КИП» (АО «Моринсис-Агат-КИП»)
ИНН 6230072226
Юридический адрес: 390006, г. Рязань, пр-д Речников, д. 17
Телефон: +7 (4912) 25-85-02; факс: +7 (4912) 25-85-99
Web-сайт: www.agat-kip.ru
Е-mail: agat-kip@yandex.ru
Принцип действия расходомеров основан на измерении разности времени при прохождении ультразвукового сигнала в прямом и обратном направлении движения потока жидкости. Далее, по разности времени прохождения сигнала, определяется скорость, направление потока и рассчитывается объёмный расход жидкости.
Расходомеры жидкости Рельеф-20 имеют моноблочное конструктивное исполнение. Расходомеры состоят из первичного преобразователя, конструктивно совмещенного со вторичным преобразователем. Корпус расходомера рассчитан на повышенное давление окружающей среды - до 26 МПа.
Внешний вид расходомеров приведён на рисунке 1. Общий вид средства измерений с указанием (при наличии) мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведены на рисунке 2.

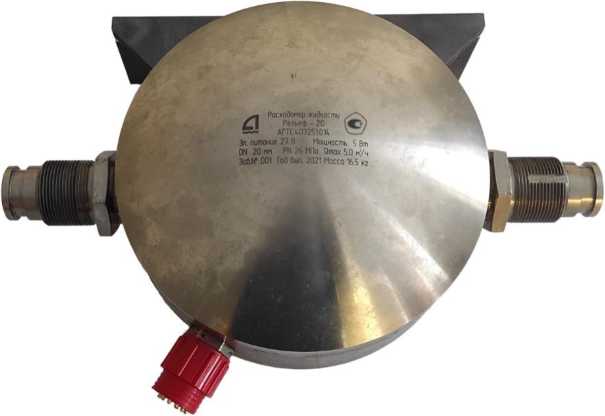

Рисунок 1 - Общий вид расходомеров жидкости Рельеф-20
Расходомер представляет собой герметичную сварную конструкцию, внутри которой установлен блок измерения расхода. В нижней части корпуса просверлен канал для прохождения жидкости. В канал врезаны корпуса пьезоэлектрических преобразователей, которые формируют ультразвуковую акустическую волну. Электропитание и передача информации к расходомеру осуществляется через герморазъём Subconn по единому кабелю.
Место нанесения заводского номера
Место нанесения знака утверждения типа
11 питэ4Л 27 В ON 20 м" PN
Ю1
! Мощность 5 Вт КЛз Это» БЭн . 2021 Мосса 165 «г
Место нанесения
знака поверки
Рисунок 2 - Места нанесения знака утверждения типа, заводского номера, знака поверки Знак поверки на расходомер наносится в виде пломбы.
Заводской номер, состоящий из 3 цифр, наносится методом гравировки на корпус расходомера.
Метрологические характеристики расходомеров приведены в таблице 2.
Таблица 2 - Метрологические характеристики Рельеф-20
Наименование характеристики |
Значение |
Диапазон измерений объёмного расхода, м3/ч |
от 0,1 до 5,0 |
Пределы допускаемой относительной погрешности измерений | |
объёмного расхода, %: | |
- в диапазоне от 0,1 до 0,3 м3/ч |
±5,0 |
- в диапазоне от 0,3 до 1,0 м3/ч |
±3,0 |
- в диапазоне от 1,0 до 5,0 м3/ч |
±1,0 |
Технические характеристики расходомеров приведены в таблице 3.
Таблица 3 - Технические характеристики Рельеф-20
Наименование характеристики |
Значение |
Измеряемая среда |
морская или пресная вода |
Рабочая температура измеряемой среды, °С |
от -2 до +35 |
Рабочее давление измеряемой среды, МПа |
от 0 до 26 |
Окружающая среда |
морская или пресная вода, воздух |
Давление окружающей среды, МПа, не более |
26 |
Параметры электропитания: напряжение постоянного тока, В |
27 |
Потребляемая мощность, Вт, не более |
15 |
Назначенный срок службы, лет, не менее |
25 |
Габаритные размеры расходомеров (длина х ширина х высота), мм |
372 х 262 х 162 |
Масса, кг, не более |
16,8 |
Условия эксплуатации:
|
от -2 до +35 от -30 до +50 до 100 |
