Сведения о средстве измерений: 67539-17 Каналы измерительные многофункциональных систем контроля

Номер по Госреестру СИ: 67539-17
67539-17 Каналы измерительные многофункциональных систем контроля
(МСК-008)

Назначение средства измерений:
Каналы измерительные многофункциональных систем контроля МСК-008 (далее по тесту - ИК МСК-008) предназначены для измерений сопротивления постоянного электрического тока и напряжения постоянного электрического тока, поступающих от первичных преобразователей физических параметров (частоты вращения вала и температуры).

сертификация программного обеспечения
Внешний вид. Каналы измерительные многофункциональных систем контроля, http://oei-analitika.ru рисунок № 1
Внешний вид.
Каналы измерительные многофункциональных систем контроля
Рисунок № 1
Внешний вид. Каналы измерительные многофункциональных систем контроля, http://oei-analitika.ru рисунок № 2
Внешний вид.
Каналы измерительные многофункциональных систем контроля
Рисунок № 2
Внешний вид. Каналы измерительные многофункциональных систем контроля, http://oei-analitika.ru рисунок № 3
Внешний вид.
Каналы измерительные многофункциональных систем контроля
Рисунок № 3
Внешний вид. Каналы измерительные многофункциональных систем контроля, http://oei-analitika.ru рисунок № 4
Внешний вид.
Каналы измерительные многофункциональных систем контроля
Рисунок № 4
Внешний вид. Каналы измерительные многофункциональных систем контроля, http://oei-analitika.ru рисунок № 5
Внешний вид.
Каналы измерительные многофункциональных систем контроля
Рисунок № 5
Внешний вид. Каналы измерительные многофункциональных систем контроля, http://oei-analitika.ru рисунок № 6
Внешний вид.
Каналы измерительные многофункциональных систем контроля
Рисунок № 6
Внешний вид. Каналы измерительные многофункциональных систем контроля, http://oei-analitika.ru рисунок № 7
Внешний вид.
Каналы измерительные многофункциональных систем контроля
Рисунок № 7

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 17.05.2027
Номер записи - 159104
ID в реестре СИ - 381504
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

МСК-008,

Производитель

Изготовитель - Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП")
Страна - РОССИЯ
Населенный пункт - г. Рязань
Уведомление о начале осуществления предпринимательской деятельности -

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 26
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 18
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.

Наличие аналогов СИ: Каналы измерительные многофункциональных систем контроля (МСК-008)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
67539-17
17.05.2027
Каналы измерительные многофункциональных систем контроля, МСК-008
Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП") (РОССИЯ г. Рязань)
ОТ
МП
2 года
88713-23
06.04.2028
Датчики давления, ДД-2500
Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП") (РОССИЯ г. Рязань)
ОТ
МП
3 года
88814-23
17.04.2028
Датчики-измерители уровня, РИС 121
Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП") (РОССИЯ г. Рязань)
ОТ
МП
3 года
88815-23
17.04.2028
Расходомеры жидкости, Рельеф-20
Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП") (РОССИЯ г. Рязань)
ОТ
МП
4 года
94074-24
12.12.2029
Плотномеры, Агат-П
Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП") (РОССИЯ г. Рязань)
ОТ
МП
1 год
94076-24
12.12.2029
Расходомеры, Агат-Р
Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП") (РОССИЯ г. Рязань)
ОТ
МП
5 лет
94351-25
17.01.2030
Уровнемеры, Агат-У
Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП") (РОССИЯ г. Рязань)
ОТ
МП
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм; 3 года - для уровнемеров, работающих при избыточном давлении
95617-25
04.06.2030
Системы контроля топлива судовые, Кайман
Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП") (РОССИЯ г. Рязань)
ОТ
МП
1 год

Кто поверяет Каналы измерительные многофункциональных систем контроля (МСК-008)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РЯЗАНСКИЙ ЦСМ"
(RA.RU.311387)
РСТ
  • МСК-008
  • 22 4 8 0 20 4 8
    ФБУ "РЯЗАНСКИЙ ЦСМ"
    (56)
    РСТ
  • 4 0 0 0 0 0 0

    Стоимость поверки Каналы измерительные многофункциональных систем контроля (МСК-008)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Метрологически значимая часть программного обеспечения (ПО) представлена файлом mp.hex и содержит данные о диапазонах измерения параметров, их минимальных и максимальных значениях, функциях преобразования, значениях уставок и наименованиях параметров.

    Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.

    Таблица 2 - Идентификационные данные (признаки) метрологически значимой части ПО ИК МСК-008

    Идентификационное данные (признаки)

    Значение

    Идентификационное наименование ПО

    mp.hex

    Номер версии (идентификационный номер ПО)

    -

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    37174FDD321F8F6CA60A7FEED0C37693

    Программное обеспечение достаточно защищено с помощью специальных средств защиты от преднамеренных изменений. Защита осуществляется при помощи механического опечатывания корпусов преобразователя ПВ-01 и блока БКС.2.

    Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации и паспорта ИК МСК-008 и в виде наклейки на боковую часть каждого БКС.2 и ПВ-01 из состава ИК МСК-008.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационных документах.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к каналам измерительным многофункциональных систем контроля МСК-008

    ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

    ПДСК.411712.001-008 ТУ Каналы измерительные многофункциональных систем контроля МСК-008. Технические условия.

    Поверка

    Поверка

    осуществляется по документу ПДСК.411712.001 ИМ3 «Инструкция. Каналы измерительные многофункциональных систем контроля МСК-008. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 31.03.2017 г.

    Основные средства поверки:

    калибратор многофункциональный 3041R, рег. № 34284-07, диапазоны воспроизведения напряжения постоянного тока и пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, соответственно:

    от 1 до 200 мВ, ±(30- 10-6/Луст+3,6 мкВ);

    от 0,2 до 2 В, ±(30- 10-<^иуст+5 мкВ);

    от 2 до 20 В, ±(2540"6уст+40 мкВ), где иуст - воспроизводимое значение напряжения постоянного тока (мкВ), диапазон воспроизведения электрического сопротивления постоянному току и пределы допускаемой абсолютной погрешности: от 0 до 10 МОм, ±(0,0340-2^уст+0,05 Ом), где RXVI - воспроизводимое значение сопротивления постоянному току (Ом),

    магазин сопротивления Р4830/1, рег. № 4614-74, диапазон сопротивления постоянному току от 0,01 до 11000 Ом, класс точности 0,05.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.


    Изготовитель

    Акционерное общество «Моринформсистема-Агат-КИП» (АО «Моринсис-Агат-КИП») ИНН 6230072226
    Адрес: 390006, г. Рязань, проезд Речников, 17
    Телефон: (4912) 25-85-02; тел./факс: (4912) 25-85-02
    E-mail: agat-kip@yandex.ru

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский  институт  физико-технических  и  радиотехнических  измерений»
    (ФГУП «ВНИИФТРИ»)
    Адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
    Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00
    E-Mail: office@vniiftri.ru

    Входной информацией для ИК МСК-008 являются сигналы от первичных преобразователей (в состав ИК МСК-008 не входят) в виде:

    • - электрического напряжения от 0 до 10 В от тахометра К1803 ТУ25-04.4024-80;

    • -  электрического напряжения от термоэлектрических преобразователей типа К по ГОСТ 8.585-2001;

    • -  сопротивления от термопреобразователей сопротивлений типа 50 П по ГОСТ 6651-2009. Перечень первичных преобразователей, сопрягаемых с ИК МСК-008, соответствует

    таблице 1.

    Таблица 1 - Состав первичных преобразователей, сопрягаемых с ИК МСК-008

    Наименование прибора

    Технические условия

    Выходной

    сигнал

    Термопреобразователь сопротивления ТСП/1-8040 ВП

    ЮВМА.400520.001 ТУ

    50П

    Преобразователь термоэлектрический ТХА/1-1172 ВП

    ЮВМА.400520.002 ТУ

    К

    Тахометр К1803

    ТУ25-04.4024-80

    0...10 В

    В состав ИК МСК-008 входят три блока БКС.2 и два преобразователя ПВ-01.

    В состав каждого блока БКС.2 входит набор съемных модулей, обеспечивающих преобразование входных сигналов от первичных преобразователей, обработку и преобразование измерительной информации, связь по цифровому интерфейсу с преобразователем ПВ-01.

    Преобразователь ПВ-01 выполняет функции сбора измерительной информации с блоков БКС.2 по внутренней магистрали RS-485, отображения значений контролируемых параметров и состояния каналов сигнализации, проведение оперативного контроля и выдачи измерительной и диагностической информации на ЖК-индикатор (ЖКИ).

    Принцип действия ИК МСК-008 основан на следующем: входные сигналы от первичных преобразователей поступают на измерительные модули, которые осуществляют преобразование входных сигналов в нормированные напряжения постоянного тока в диапазоне от 0 до 5 В. Нормированные выходные сигналы с измерительных модулей поступают на входы многоканального аналого-цифрового преобразователя, где осуществляется преобразование аналогового сигнала в цифровой код, обработка поступающей информации и выдача измерительной и диагностической информации на преобразователь ПВ-01.

    Внешний вид ПВ-01 приведен на рисунке 1.

    Место пломбировки ПВ-01 от несанкционированного доступа и место наклеек приведены на рисунке 2;

    Внешний вид блока БКС.2, места наклеек и пломбировки приведены на рисунке 3.

    Внешний вид. Каналы измерительные многофункциональных систем контроля (МСК-008), http://oei-analitika.ru

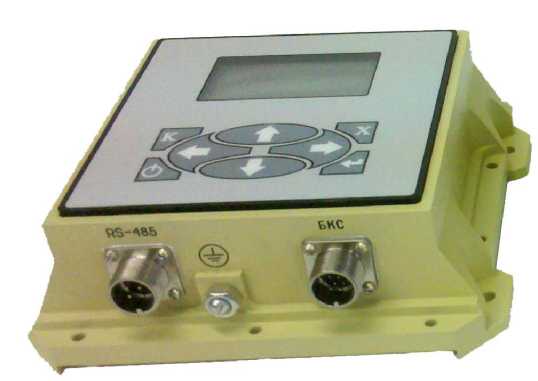

    Рисунок 1 - Внешний вид преобразователя ПВ-01

    Внешний вид. Каналы измерительные многофункциональных систем контроля (МСК-008), http://oei-analitika.ru

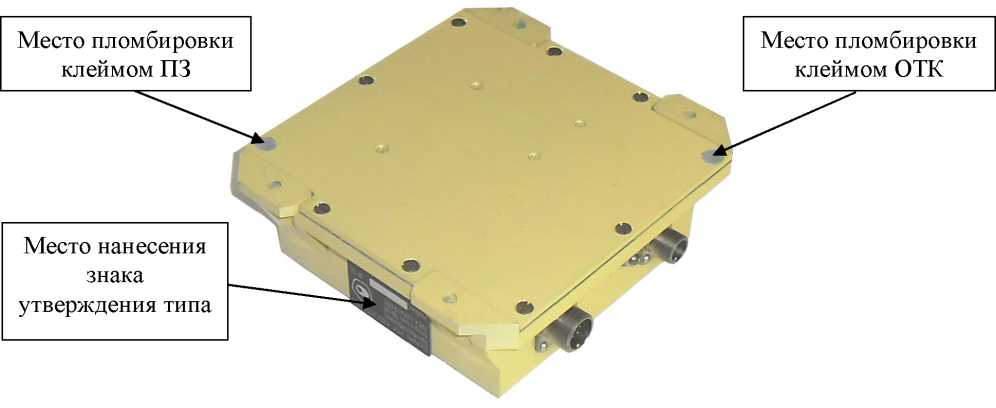

    Рисунок 2 - Места наклеек и пломбировки преобразователя ПВ-01

    Место пломбировки клеймом ОТК

    Внешний вид. Каналы измерительные многофункциональных систем контроля (МСК-008), http://oei-analitika.ru
    Внешний вид. Каналы измерительные многофункциональных систем контроля (МСК-008), http://oei-analitika.ru
    Внешний вид. Каналы измерительные многофункциональных систем контроля (МСК-008), http://oei-analitika.ru

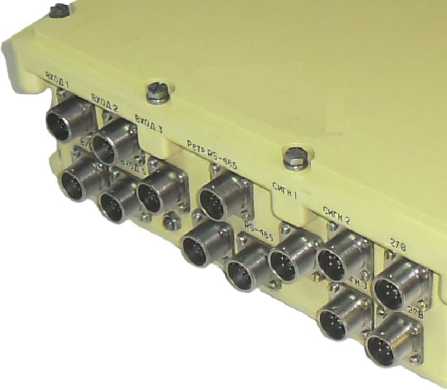

    Рисунок 3 - Внешний вид, места наклеек и пломбировки блока БКС.2

    Место пломбировки клеймом ПЗ

    Внешний вид. Каналы измерительные многофункциональных систем контроля (МСК-008), http://oei-analitika.ru
    Внешний вид. Каналы измерительные многофункциональных систем контроля (МСК-008), http://oei-analitika.ru

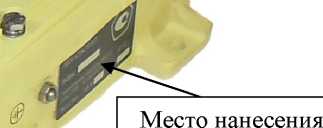

    знака

    утверждения типа


    Комплект поставки ИК МСК-008 приведен в таблице 5.

    Таблица 5 - Комплект поставки ИК МСК-008

    Наименование

    Кол-во, шт.

    1 ИК МСК-008

    1

    в составе:

    - блок БКС.2

    3

    - преобразователь ПВ-01

    2

    2 Комплект монтажный в составе:

    1

    - колодка 1С

    2

    - резистор С2-33 - 0,125 - 62 кОм ± 10% - Д

    3

    - болт М8-6дх35.48.026

    ГОСТ 7798-70

    12

    - винт М5-6дх20.36.026

    ГОСТ17473-80

    8

    - гайка М5-6G.5.026

    ГОСТ 5927-70

    8

    - гайка М8-6G.5.026

    ГОСТ 5927-70

    12

    - розетка 2РМДТ18КПЭ4Г5В1В ГЕО.364.140ТУ

    15

    - розетка 2РМТ18КПЭ7Г1В1В ГЕО.364.140ТУ

    22

    - шайба А 5.04.026

    8

    - шайба А 8.04.026

    12

    - лента ПВХ Т 15х0,2 1 сорта

    2

    - нить Б 96 тексх4 ЭЛ БФ п.мокр.1

    1

    Наименование

    Кол-во, шт.

    3 Одиночный комплект ЗИП в составе:

    1 компл.

    - преобразователь ПВ-01

    1

    - модуль У

    1

    - модуль У.2

    1

    - модуль С.1

    1

    - модуль Ц

    1

    - модуль реле

    1

    - модуль 5В

    - модуль 15В

    1

    - модуль МП.57

    1

    4 Паспорт

    1

    5 Руководство по эксплуатации

    1

    6 Методика поверки ПДСК.411712.001 ИМ3

    1


    приведены в таблицах 3 и 4.

    Таблица 3 - Метрологические характеристики

    Контролируемые параметры

    Измеряемые величины

    Количество каналов

    Наименова

    ние

    Диапазон показаний

    ЖКИ

    Наименование

    Диапазон измерений

    Пределы допускаемой приведенной* погрешности измерений

    Температура

    (0-700) °С

    Напряжение постоянного тока

    (0,0-31,1) мВ

    ±1,0 %

    6

    Температура

    (0-100) °С

    Сопротивление электрическому току

    (50,0-69,6) Ом

    ±1,0 %

    6

    Частота оборотов

    (0-15000) об/мин

    Напряжение постоянного тока

    (0-10) В

    ±1,0 %

    1

    * погрешности нормированы как приведенные к диапазону показаний ЖКИ

    Таблица 4 - Технические характеристики

    Наименование характеристики

    Значение

    Напряжение питания от сети постоянного тока, В

    от 20 до 30

    Количество подключаемых первичных преобразователей, шт.

    13

    Потребляемая мощность одного БКС.2, Вт, не более

    25

    Потребляемая мощность одного преобразователя ПВ-01, Вт, не более

    5

    Габаритные размеры БКС.2

    (длина х ширина х высота), мм, не более

    311 х 227 х 110

    Наименование характеристики

    Значение

    Габаритные размеры ПВ-01

    (длина х ширина х высота), мм, не более

    198 х 181 х 66

    Масса БКС.2, кг, не более

    8,2

    Масса ПВ-01, кг, не более

    2,5

    Рабочие условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - атмосферное давление, кПа

    • -  относительная влажность, при температуре    окружающего

    воздуха +50 оС, %

    от -20 до +60 от 80,0 до 294,0

    до 98

    Степень защиты от пыли и воды

    IP55


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
