Номер по Госреестру СИ: 95616-25
95616-25 Автоцистерна
(АЦ-11,6-5675К2-10)
Назначение средства измерений:
Автоцистерна АЦ-11,6-5675К2-10 (далее - автоцистерна) является транспортной мерой полной вместимости, предназначенной для измерения объема, транспортировки, и кратковременного хранения жидких нефтепродуктов.
Внешний вид.
Автоцистерна
Рисунок № 1
Внешний вид.
Автоцистерна
Рисунок № 2
Общие сведения
Дата публикации - 09.06.2025
Срок свидетельства -
Номер записи - 197379
ID в реестре СИ - 1425978
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто")
Страна - РОССИЯ
Населенный пункт - Челябинская обл., г. Миасс
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1128 от 2025.06.04 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Автоцистерна (АЦ-11,6-5675К2-10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82747-21 |
Автоцистерна, 5675K6 Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто") (РОССИЯ Челябинская обл., г. Миасс) |
ОТ МП |
1 год |
|
85704-22 |
Автоцистерна, 5675К2-10 Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто") (РОССИЯ Челябинская обл., г. Миасс) |
ОТ МП |
1 год |
|
87204-22 |
Топливозаправщик, 5675Е1 Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто") (РОССИЯ Челябинская обл., г. Миасс) |
ОТ МП |
1 год |
|
88011-23 |
Автотопливозаправщик, АТЗ-12 Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто") (РОССИЯ Челябинская обл., г. Миасс) |
ОТ МП |
2 года |
|
91199-24 |
Автотопливозаправщик, АТЗ-12/2 Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто") (РОССИЯ Челябинская обл., г. Миасс) |
ОТ МП |
1 год |
|
95616-25 |
Автоцистерна, АЦ-11,6-5675К2-10 Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто") (РОССИЯ Челябинская обл., г. Миасс) |
ОТ МП |
1 год |
Кто поверяет Автоцистерна (АЦ-11,6-5675К2-10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Автоцистерна (АЦ-11,6-5675К2-10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерения приведен в разделе 3 «Подготовка к работе и порядок работы изделия» паспорта на автоцистерну АЦ-11,6-5675К2-10.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «Научно-технический центр
«Таганай-Авто» (ООО «НТЦ «Таганай-Авто»)
ИНН 0269997279
Юридический адрес: 456300, Челябинская обл., г. Миасс, Тургоякское ш., д. 5/17, оф. 32
Телефон: +7 (351) 700-70-66
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний им. А.М. Муратшина в Республике Башкортостан» (ФБУ «ЦСМ им. А.М. Муратшина в Республике Башкортостан») Адрес: 450006, г. Уфа, б-р Ибрагимова, д. 55/59Телефон/факс: 8 (347) 276-78-74
E-mail: info@bashtest.ru
Web-сайт: http://www.bashtest.ru
Конструктивно автоцистерна АЦ-11,6-5675К2-10 представляет собой цистерну, состоящую из трех секций, смонтированную на базе автомобильного шасси «КАМАЗ 65115». Каждая секция является транспортной мерой полной вместимости (далее - ТМ).
Цистерна выполнена в виде горизонтального резервуара, имеющего в поперечном сечении форму «чемодан». Корпус цистерны изготовлен из листовой стали 09Г2С, толщиной 4 мм и усилен внутри шпангоутами и волнорезами. В верхней части цистерны приварены горловины, в нижней части - отстойник, опоры и фланцы для подсоединения коммуникации.
Для исключения образования воздушных полостей при наполнении автоцистерны нефтепродуктом вдоль верхней образующей цистерны установлены воздухоотводящая трубка, конец которой выведен в горловину выше мерного угольника.
Цистерна оборудована люками-лазами, устройствами для верхнего наполнения цистерны, запорной арматурой и присоединительным устройством, указателями уровня нефтепродукта в цистерне со шкалой, дыхательными и донными клапанами.
На горловинах цистерны предусмотрены окна для контроля полноты налива нефтепродукта.
В задней нижней части цистерны размещается отстойник сферической формы, в нижней части его закреплен трубопровод для слива отстоя.
Опоры служат для крепления цистерны к шасси. Опоры цистерны крепятся к металлическим ложементам, которые в свою очередь, крепятся к лонжеронам рамы шасси автомобиля стремянками. Для предохранения от смятия под опорами в ложементах расположены металлические стойки и ребра. Под опоры устанавливаются резиновые амортизаторы.
Принцип действия автоцистерны основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловин секций. Указатель уровня налива представляет собой угольник, заваренный к горловинам секций автоцистерны. Метод крепления указателя уровня налива не позволяет влиять на него для изменения результатов измерений.
К автоцистерне АЦ-11,6-5675К2-10 данного типа относится автоцистерна с заводским номером 00662.

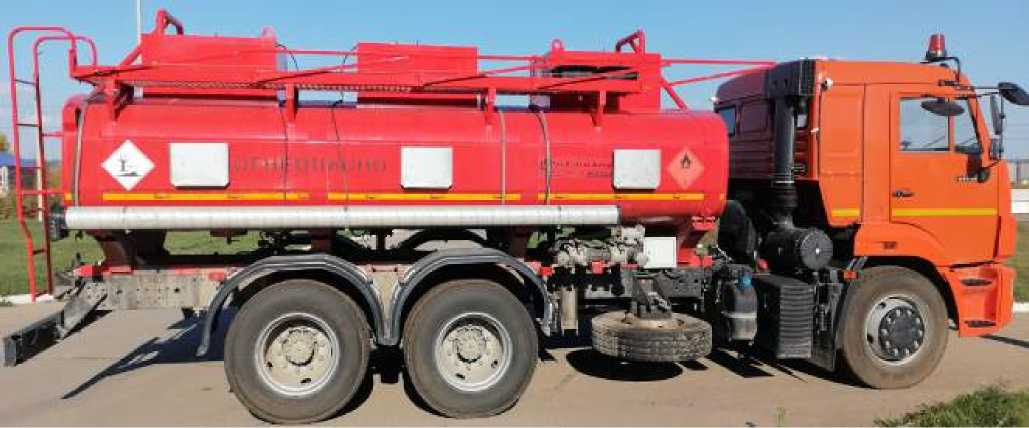

Общий вид автоцистерны АЦ-11,6-5675К2-10 представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом в паспорт автоцистерны ударным на металлическую табличку, закрепленную к передней части цистерны.

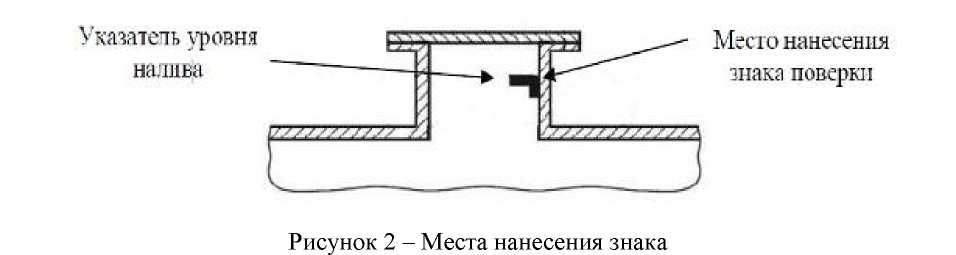

Пломбирование автоцистерны АЦ-11,6-5675К2-10 не предусмотрено. Место нанесения знака поверки представлено на рисунке 2.
|
У •1 тч i -------- | |
|
1 |
чС -*■ **■ 1 Jv |
Рисунок 1 - Общий вид автоцистерны АЦ-11,6-5675К2-10
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
11615 |
|
Номинальная вместимость секций, дм3 (начиная от кабины водителя) - 1-я секция |
4228 |
|
- 2-я секция |
3450 |
|
- 3-я секция |
3937 |
|
Количество секций, шт. |
3 |
|
Пределы допускаемой относительной погрешности, как меры |
±0,4 |
|
полной вместимости при 20 °С, % |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -40 до +50 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
10 |
