Номер по Госреестру СИ: 88011-23
88011-23 Автотопливозаправщик
(АТЗ-12)
Назначение средства измерений:
Автотопливозаправщик АТЗ-12 (далее - АТЗ) является транспортной мерой полной вместимости, предназначенной для измерений объема, транспортировки, выдачи и кратковременного хранения жидких нефтепродуктов.
Внешний вид.
Автотопливозаправщик
Рисунок № 1
Внешний вид.
Автотопливозаправщик
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийметод измерения приведен в разделе 2 «Общие сведения об изделии» паспорта автотопливозаправщика АТЗ-12.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
ПравообладательОбщество с ограниченной ответственностью «Научно-технический центр «Таганай-Авто» (ООО «НТЦ «Таганай-Авто»)
ИНН 7415044199
Адрес: 456300, Челябинская обл., г. Миасс, Тургоякское ш, д. 5/17, оф. 32 Телефон: +7 (351) 700-70-66
E-mail: taganaiavto@mail.ru
Изготовитель
Общество с ограниченной ответственностью «Научно-технический центр «Таганай-Авто» (ООО «НТЦ «Таганай-Авто»)ИНН 7415044199
Адрес: 456300, Челябинская обл., г. Миасс, Тургоякское ш, д. 5/17, оф. 32 Телефон: +7 (351) 700-70-66
E-mail: taganaiavto@mail.ru
Испытательный центр
научно-исследовательский институт расходометрии - филиал государственного унитарного предприятия «Всероссийский институт метрологии имени Д.И.Менделеева»Всероссийский
Федерального научно-исследовательский
(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19 Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 «а»
Правообладатель
Общество с ограниченной ответственностью «Научно-технический центр «Таганай-Авто» (ООО «НТЦ «Таганай-Авто»)ИНН 7415044199
Адрес: 456300, Челябинская обл., г. Миасс, Тургоякское ш, д. 5/17, оф. 32 Телефон: +7 (351) 700-70-66
E-mail: taganaiavto@mail.ru
Автотопливозаправщик АТЗ представляет собой стальной сварной корпус из листового проката чемоданообразной формы, торцы которого закрыты днищами (далее - АТЗ), смонтированный на базе автомобильного шасси «Урал». Для придания жесткости и гашения гидравлических ударов во время движения, внутри АТЗ установлены волнорезы.
К верхней части АТЗ, приварена цилиндрическая горловина. Отверстие горловины закрыто крышкой, которая крепится с помощью шпилек и гаек.
На крышке горловины имеется наливное отверстие, герметично закрываемое бигельной откидной крышкой.
На горловине также смонтирован дыхательный клапан, патрубок отвода паров нефтепродуктов с огнепреградителем.
Принцип действия АТЗ основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловины АТЗ.
Указатель уровня налива представляет собой угольник, приваренный к горловине АТЗ. Метод крепления указателя уровня налива не позволяет влиять на него для изменения результатов измерений.
Автотопливозаправщик АТЗ оснащен насосом и счетчиком жидкости.
Насос предназначен для перекачивания нефтепродуктов. Привод насоса осуществляется от коробки отбора мощности через карданный вал.
Счетчики жидкости СЖ-ППО-40-1,6СУ (рег. № 44417-10) предназначен для заправки техники фильтрованным топливом с одновременным измерением выданного объема топлива.
К автотопливозаправщику АТЗ-12 данного типа относится автотопливозаправщик с заводским номером 346.
Общий вид автотопливозаправщика АТЗ с местом нанесения заводского номера приведен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр нанесен типографским способом в паспорт автотопливозаправщика АТЗ и ударным методом на металлическую табличку, закрепленную при помощи алюминиевых заклепок на металлическую скобу, приваренную к левой боковой стороне автотопливозаправщика АТЗ по ходу движения автотопливозаправщика.
Металлическая табличка с заводским номером автотопливозаправщика приведена на рисунке 2.
Пломбирование автотопливозаправщика не предусмотрено.
Нанесение знака поверки на автотопливозаправщик не предусмотрено.
Место нанесения заводского номера

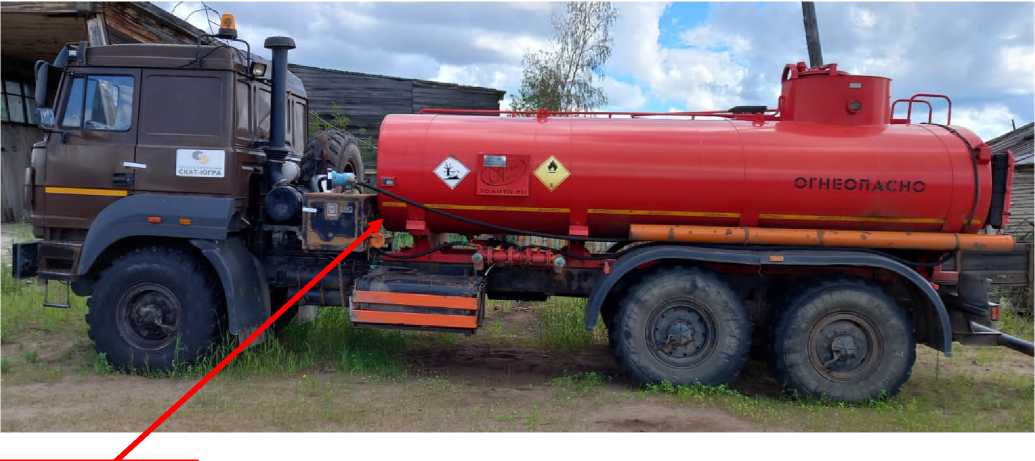

Рисунок 1 - Общий вид автотопливозаправщика АТЗ-12 с заводским номером 346
Исп. Давление Вместимость Заводской № Модель ТС Дата выпуска
НАУЧНОТЕХНИЧЕСКИЙ ЦЕНТР

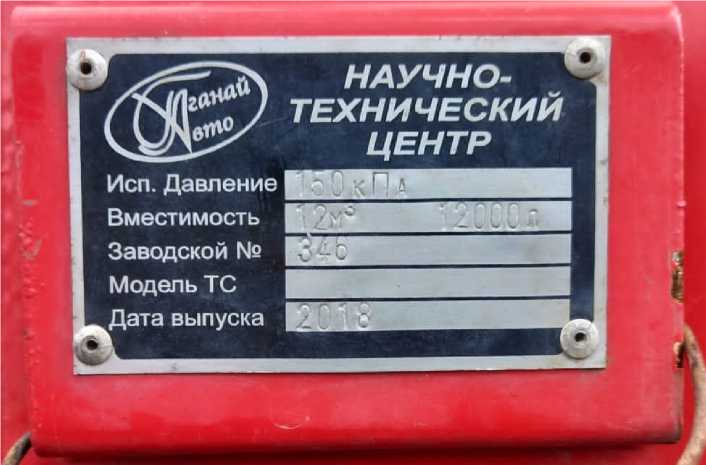

Рисунок 2 - Металлическая табличка с заводским номером автотопливозаправщика АТЗ-12
Таблица 3 - Комплектность автотопливозаправщика АТЗ-12
Наименование |
Обозначение |
Количество |
Автотопливозаправщик |
АТЗ-12 |
1 шт. |
Рукав напорно-всасывающий Ду75 мм, длина 4 м |
- |
2 шт. |
Противооткатный упор |
- |
2 шт. |
Огнетушитель |
- |
2 шт. |
Ящик для песка |
- |
1 шт. |
Ящик для кошмы |
- |
1 шт. |
Насос СВН-80А |
— |
1 шт. |
Счетчики жидкости СЖ-ППО-40-1,6СУ(рег. № 44417-10) |
- |
1 шт. |
Паспорт на АТЗ-12 |
— |
1 экземпляр |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
12 |
Пределы допускаемой относительной погрешности как транспортной меры полной вместимости, % |
± 0,40 |
Таблица 2 - Технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от -55 до +40 от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
10 |
