Номер по Госреестру СИ: 82747-21
82747-21 Автоцистерна
(5675K6)
Назначение средства измерений:
Автоцистерна 5675K6 (далее по тексту - АЦ) предназначена для измерений объема, а также для транспортирования и временного хранения нефтепродуктов и неагрессивных жидкостей.
Внешний вид.
Автоцистерна
Рисунок № 1
Внешний вид.
Автоцистерна
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 2 формуляра.Нормативные и технические документы
Нормативные документы, устанавливающие требования к автоцистерне 5675K6Приказ Росстандарта от 07 февраля 2018 г. № 256 об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкостив потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Изготовитель
Общество с ограниченной ответственностью «Научно-технический центр «Таганай-Авто» (ООО «НТЦ «Таганай-Авто»)ИНН 7415044199
Адрес: 456300, Челябинская обл., г. Миасс, Тургоякское ш., д. 5/17, оф. 32 Телефон: (351) 700-70-66
Web-сайт: https://tgavto.ru
E-mail: taganaiavto@mail.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Телефон: (3812) 68-07-99
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Принцип действия АЦ основан на ее заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
АЦ состоит из стальной сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленную на шасси. АЦ являются транспортной мерой вместимости (далее по тексту - ТМ). Для гашения гидравлических ударов во время движения, внутри АЦ установлены волнорезы. К верхней части корпуса АЦ приварена заливная горловина с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня; заливной люк, дыхательный клапан, донный клапан, кран шаровой, рукава напорно-всасывающие.
На боковых сторонах и сзади АЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
К АЦ данного типа относятся АЦ зав. № K895675K6K0BJ6248.
Общий вид АЦ представлен на рисунке 1.
Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Заводской номер, обеспечивающий идентификацию АЦ, нанесен на маркировочную табличку ударным способом и в формуляр и паспорт транспортного средства типографским способом.

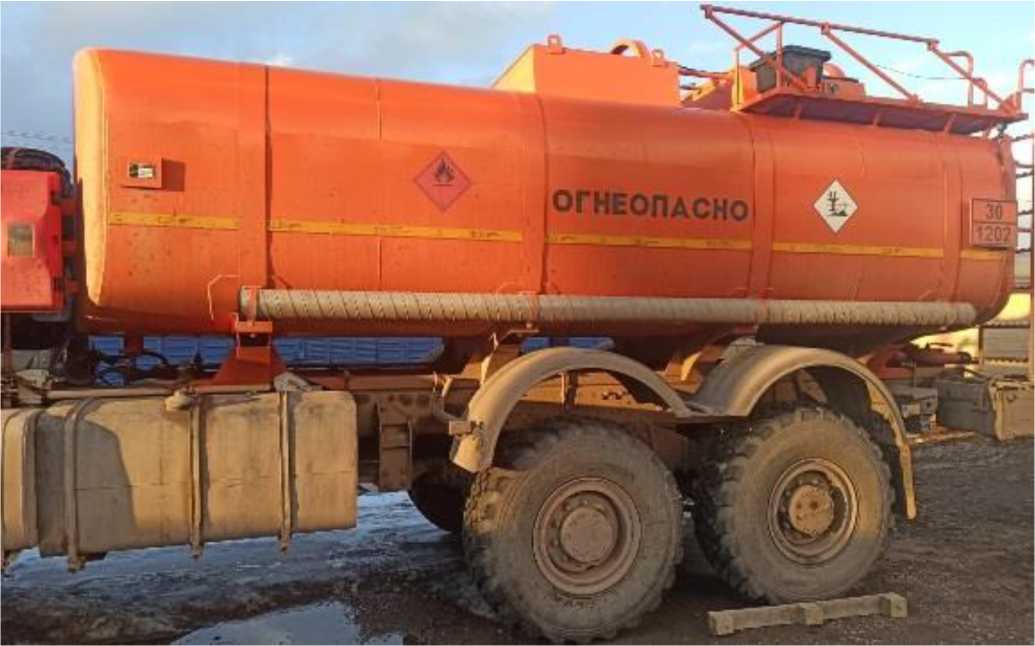

Рисунок 1 - Общий вид АЦ

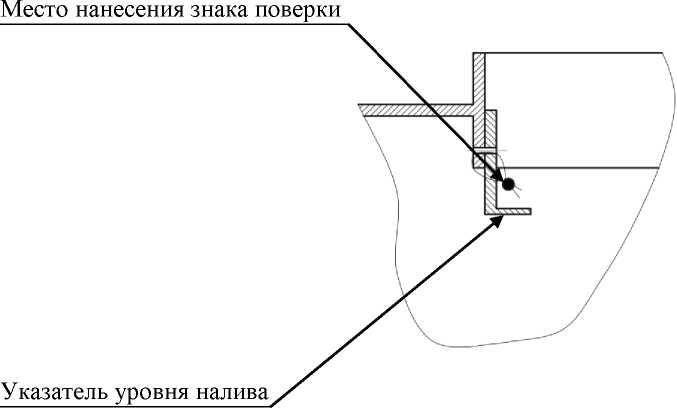

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Таблица 3 -
Наименование |
Обозначение |
Количество |
Автоцистерна |
5675K6 |
1 шт. |
Запасные части, инструменты и принадлежности |
— |
1 комплект |
Формуляр |
— |
1 экз. |
Паспорт транспортного средства |
— |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Заводской номер |
K895675K6K0BJ6248 |
Номинальная вместимость, м3 |
18,0 |
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Заводской номер |
K895675K6K0BJ6248 |
Снаряженная масса, кг, не более |
14210 |
Температура окружающей среды при эксплуатации, °С |
от -45 до +40 |
