Номер по Госреестру СИ: 85704-22
85704-22 Автоцистерна
(5675К2-10)
Назначение средства измерений:
Автоцистерна 5675К2-10 (далее - АЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Внешний вид.
Автоцистерна
Рисунок № 1
Внешний вид.
Автоцистерна
Рисунок № 2
Внешний вид.
Автоцистерна
Рисунок № 3
Общие сведения
Дата публикации - 03.06.2022
Срок свидетельства -
Номер записи - 187675
ID в реестре СИ - 1399901
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, 5675К2-10, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто")
Страна - РОССИЯ
Населенный пункт - Челябинская обл., г. Миасс
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1331 от 2022.06.01 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Автоцистерна (5675К2-10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82747-21 |
Автоцистерна, 5675K6 Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто") (РОССИЯ Челябинская обл., г. Миасс) |
ОТ МП |
1 год |
|
85704-22 |
Автоцистерна, 5675К2-10 Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто") (РОССИЯ Челябинская обл., г. Миасс) |
ОТ МП |
1 год |
|
87204-22 |
Топливозаправщик, 5675Е1 Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто") (РОССИЯ Челябинская обл., г. Миасс) |
ОТ МП |
1 год |
|
88011-23 |
Автотопливозаправщик, АТЗ-12 Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто") (РОССИЯ Челябинская обл., г. Миасс) |
ОТ МП |
2 года |
|
91199-24 |
Автотопливозаправщик, АТЗ-12/2 Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто") (РОССИЯ Челябинская обл., г. Миасс) |
ОТ МП |
1 год |
|
95616-25 |
Автоцистерна, АЦ-11,6-5675К2-10 Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто") (РОССИЯ Челябинская обл., г. Миасс) |
ОТ МП |
1 год |
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Кто поверяет Автоцистерна (5675К2-10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ФИРМА "МЕТРОЛОГ" (RA.RU.311282) | 6 | 5 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "АЗТ УРАЛСИБ" (RA.RU.312716) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Автоцистерна (5675К2-10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 9 паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
ПравообладательОбщество с ограниченной ответственностью «Научно-технический центр «Таганай-Авто» (ООО «НТЦ «Таганай-Авто»)
ИНН: 7415044199
Адрес: 456300, Челябинская обл., г. Миасс, Тургоякское шоссе, д. 5/17, офис 32 Телефон: 8 (3513) 54-33-00, 54-33-38
Web-сайт: www.tgauto.ru
E-mail: taganaiavto@mail.ru
Изготовитель
Общество с ограниченной ответственностью «Научно-технический центр «Таганай-Авто» (ООО «НТЦ «Таганай-Авто»)ИНН: 7415044199
Адрес: 456300, Челябинская обл., г. Миасс, Тургоякское шоссе, д. 5/17, офис 32 Телефон: 8 (3513) 54-33-00, 54-33-38
Web-сайт: www.tgauto.ru
E-mail: taganaiavto@mail.ru
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)Юридический адрес: 420029, г. Казань, ул. 8 Марта, д.13, офис 33
Адрес местонахождения: 420043, г. Казань, ул. Вишневского, д. 26а, кабинет №19 Телефон: +7(843) 513-30-75
E-mail: metrolog-kazan@mail.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-технический центр «Таганай-Авто» (ООО «НТЦ «Таганай-Авто»)ИНН: 7415044199
Адрес: 456300, Челябинская обл., г. Миасс, Тургоякское шоссе, д. 5/17, офис 32 Телефон: 8 (3513) 54-33-00, 54-33-38
Web-сайт: www.tgauto.ru
E-mail: taganaiavto@mail.ru
Принцип действия АЦ основан на заполнении её нефтепродуктом до уровня налива, соответствующего объему нефтепродукта.
АЦ состоит из стальной сварной цистерны, имеющей в поперечном сечении эллиптическую форму, установленной на шасси. Внутри АЦ имеются волнорезы для гашения гидравлических ударов во время движения. АЦ является транспортной мерой полной вместимости.
В верхней части АЦ приварена заливная горловина с установленным указателем уровня налива. Горловина АЦ закрывается крышкой, уплотняемой прокладкой. Крышка горловины оборудована заливным люком, дыхательным клапаном для сообщения внутренней полости с окружающей атмосферой и смотровым окном.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
АЦ окрашена в оранжевый цвет. На боковых поверхностях и сзади цистерны имеются надписи «Огнеопасно» и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Заводской номер нанесен на информационную табличку в виде буквенно-цифрового обозначения ударным способом.
Общий вид АЦ зав.№ X895675K2M0BJ6364 представлен на рисунках 1-2.

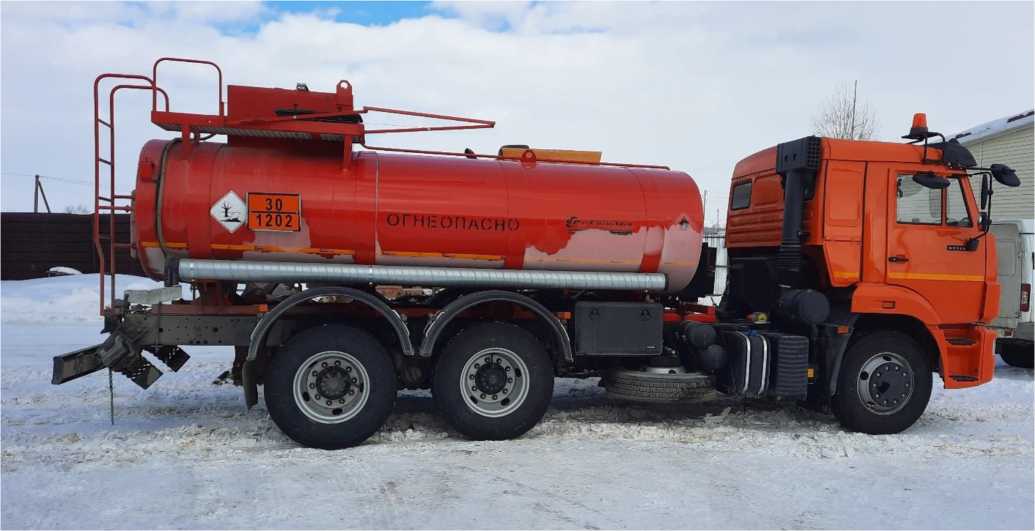

Рисунок 1 - Общий вид автоцистерны 5675К2-10

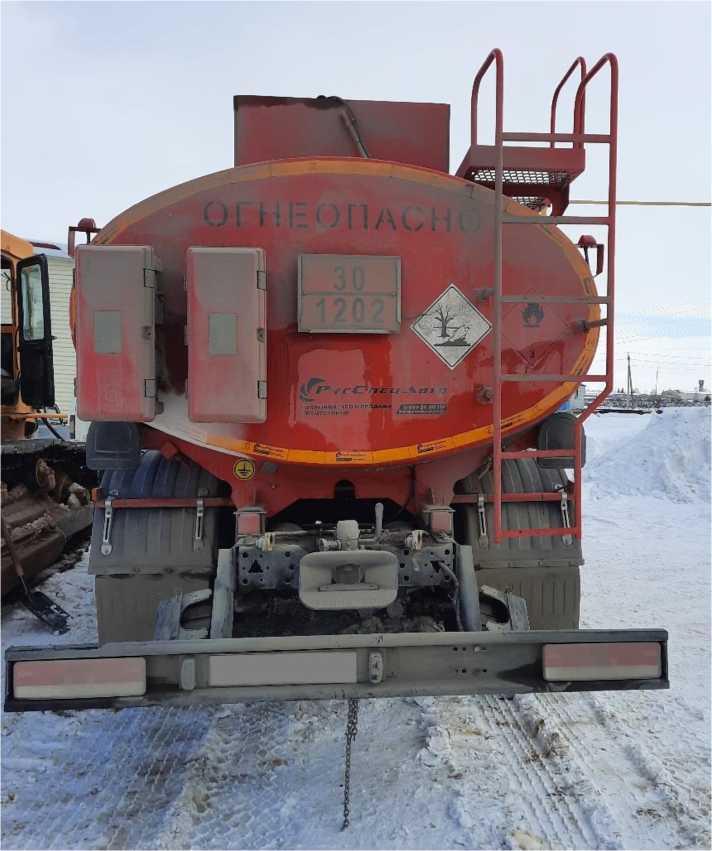

Рисунок 2 - Общий вид автоцистерны 5675К2-10

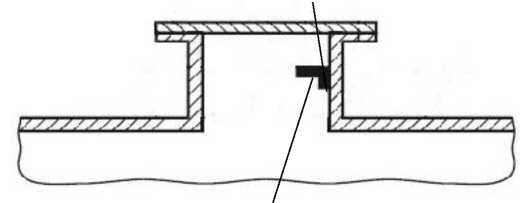

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Место нанесения знака поверки
Указатель уровня налива
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
10200 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
|
Снаряженная масса, кг, не более |
10105 |
|
Габаритные размеры, мм, не более | |
|
- длина |
9000 |
|
- ширина |
2500 |
|
- высота |
3700 |
|
Температура окружающей среды при эксплуатации, °С |
от -45 до +45 |
