Номер по Госреестру СИ: 91199-24
91199-24 Автотопливозаправщик
(АТЗ-12/2)
Назначение средства измерений:
Автотопливозаправщик АТЗ-12/2 (далее - АТЗ) является транспортной мерой полной вместимости, предназначенной для измерений объема, транспортировки, выдачи и кратковременного хранения жидких нефтепродуктов.

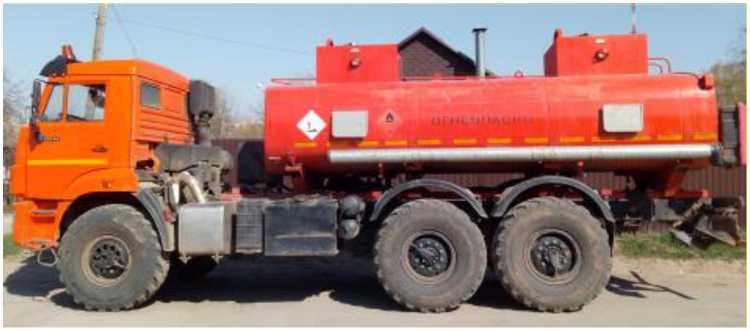

Внешний вид.
Автотопливозаправщик
Рисунок № 1
Внешний вид.
Автотопливозаправщик
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Использование по назначению» документа Автотопливозаправщик АТЗ-12/2 на шасси КАМАЗ 43118-50. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «Научно-технический центр
«Таганай-Авто» (ООО «НТЦ «Таганай-Авто»)
ИНН 7415044199
Юридический адрес: 456300, Челябинская обл., г. Миасс, Тургоякское ш, д. 5/17, оф. 32 Телефон: +7 (351) 700-70-66
E-mail: taganaiavto@mail.ru
Изготовитель
Общество с ограниченной ответственностью «Научно-технический центр«Таганай-Авто» (ООО «НТЦ «Таганай-Авто»)
ИНН 7415044199
Адрес: 456300, Челябинская обл., г. Миасс, Тургоякское ш, д. 5/17, оф. 32 Телефон: +7 (351) 700-70-66
E-mail: taganaiavto@mail.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Рязанской области» (ФБУ «Рязанский ЦСМ»)Адрес: 390011, г. Рязань, пр-д Старообрядческий, д. 5
Телефон: (4912) 55-00-01, 44-55-84, факс: (4912) 44-55-84
Web-сайт: https://62.csmrst.ru/ru/
E-mail: asu@rcsm-ryazan.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-технический центр«Таганай-Авто» (ООО «НТЦ «Таганай-Авто»)
ИНН 7415044199
Юридический адрес: 456300, Челябинская обл., г. Миасс, Тургоякское ш, д. 5/17, оф. 32 Телефон: +7 (351) 700-70-66
E-mail: taganaiavto@mail.ru
Автотопливозаправщик АТЗ представляет собой стальной сварной корпус из листового проката чемоданообразной формы, торцы которого закрыты днищами, смонтированный на базе автомобильного шасси «Урал». Для придания жесткости и гашения гидравлических ударов во время движения, внутри АТЗ установлены волнорезы.
Корпус АТЗ разделен на две герметичные секции. Каждая секция в верхней части имеет приваренную горловину параллелепипедной формы. Отверстие горловины закрыто крышкой, которая крепится с помощью шпилек и гаек. На крышке горловины имеется наливное отверстие, герметично закрываемое бигельной откидной крышкой. На горловине также смонтирован дыхательный клапан, патрубок отвода паров нефтепродуктов с огнепреградителем. Принцип действия АТЗ основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловины АТЗ. Указатель уровня налива представляет собой угольник, приваренный к горловине АТЗ.
Автотопливозаправщик АТЗ оснащен насосом и счетчиком жидкости СЖ-ШЮ-40-1,6СУ. Насос предназначен для перекачивания нефтепродуктов. Привод насоса осуществляется от коробки отбора мощности через карданный вал. Счетчик жидкости СЖ-ШЮ-40-1,6СУ (рег. № 44417-10) предназначен для заправки техники фильтрованным топливом с одновременным измерением выданного объема топлива. К автотопливозаправщику АТЗ-12/2 данного типа относится автотопливозаправщик с заводским номером 00302. Общий вид автотопливозаправщика АТЗ с приведен на рисунке 1. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр нанесен типографским способом в паспорт автотопливозаправщика АТЗ и ударным методом на металлическую табличку, закрепленную при помощи алюминиевых заклепок на металлическую скобу, приваренную к левой боковой стороне автотопливозаправщика АТЗ по ходу движения автотопливозаправщика. Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки приведена на рисунке 2.
Рисунок 1 - Общий вид автотопливозаправщика АТЗ-12/2
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
z Заклепка для нанесения знака поверки
\ Верхняя образующая горловины
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Автотопливозаправщик |
АТЗ-12/2 |
1 шт. |
Рукав напорно-всасывающий Ду65 мм |
- |
2 шт. |
Противооткатный упор |
- |
2 шт. |
Огнетушитель |
- |
2 шт. |
Ящик для песка |
- |
1 шт. |
Ящик для кошмы |
- |
1 шт. |
Насос |
1СВН-80 |
1 шт. |
Счетчики жидкости |
СЖ-ППО-40-1,6СУ (рег. № 44417-10) |
1 шт. |
Автотопливозаправщик АТЗ-12/2 на шасси КАМАЗ 43118-50. Формуляр. |
- |
1 шт. |
Автотопливозаправщик АТЗ-12/2 на шасси КАМАЗ 43118-50. Руководство по эксплуатации. |
1 шт. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значения | |
Номинальная вместимость АТЗ, дм3 |
12300 | |
Количество секций |
2 | |
Номинальные вместимости секций, дм3 |
I |
II |
6200 |
6100 | |
Пределы допускаемой относительной погрешности АТЗ, % |
±0,4 | |
Разность между номинальной и действительной вместимостью АТЗ, %, не более |
±1,5 |
аблица 2 - Основные технические характеристики
Наименование характеристики |
Значения |
Снаряженная масса, кг, не более |
12000 |
Длина, мм, не более |
10000 |
Ширина, мм, не более |
2500 |
Высота, мм, не более |
3400 |
