Номер по Госреестру СИ: 87204-22
87204-22 Топливозаправщик
(5675Е1)
Назначение средства измерений:
Топливозаправщик 5675Е1 (далее - топливозаправщик) предназначен для измерений объема, а также для транспортирования, временного хранения и дозированной выдачи нефтепродуктов.
Внешний вид.
Топливозаправщик
Рисунок № 1
Внешний вид.
Топливозаправщик
Рисунок № 2
Внешний вид.
Топливозаправщик
Рисунок № 3
Внешний вид.
Топливозаправщик
Рисунок № 4
Общие сведения
Дата публикации - 26.10.2022
Срок свидетельства -
Номер записи - 189212
ID в реестре СИ - 1403450
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АТЗ-7,5 (5675E1), АТЗ-7,5,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто")
Страна - РОССИЯ
Населенный пункт - Челябинская обл., г. Миасс
Уведомление о начале осуществления предпринимательской деятельности - Да
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2672 от 2022.10.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Топливозаправщик (5675Е1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82747-21 |
Автоцистерна, 5675K6 Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто") (РОССИЯ Челябинская обл., г. Миасс) |
ОТ МП |
1 год |
|
85704-22 |
Автоцистерна, 5675К2-10 Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто") (РОССИЯ Челябинская обл., г. Миасс) |
ОТ МП |
1 год |
|
87204-22 |
Топливозаправщик, 5675Е1 Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто") (РОССИЯ Челябинская обл., г. Миасс) |
ОТ МП |
1 год |
|
88011-23 |
Автотопливозаправщик, АТЗ-12 Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто") (РОССИЯ Челябинская обл., г. Миасс) |
ОТ МП |
2 года |
|
91199-24 |
Автотопливозаправщик, АТЗ-12/2 Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто") (РОССИЯ Челябинская обл., г. Миасс) |
ОТ МП |
1 год |
|
95616-25 |
Автоцистерна, АЦ-11,6-5675К2-10 Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто") (РОССИЯ Челябинская обл., г. Миасс) |
ОТ МП |
1 год |
Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).
Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:
- Количество выполненных первичных поверок ИС и их элементов;
- Долю первичных поверок в общем объеме поверок организации;
- Долю на рынке первичных поверок и всех поверок ИС;
- Количество извещений о непригодности ИС и их рыночную долю;
- Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
- Число поверяемых типов СИ, относящихся к ИС и их элементам.
Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.
Кроме рейтинга, для каждого года доступна агрегированная статистика:
- Число уникальных организаций, выполнявших поверку ИС;
- Количество примененных эталонов и ГЭТ;
- Общее количество поверок по различным видам эталонов;
- Прослеживаемость поверок до конкретных ГЭТ.
Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.
Отчет может быть использован:
- Органами регулирования для анализа первичного рынка ИС;
- Руководителями организаций при выборе подрядчиков по поверке;
- Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.
Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.
Кто поверяет Топливозаправщик (5675Е1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ВЕГА-СЕРВИС" (RA.RU.314528) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Топливозаправщик (5675Е1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Основные сведения об изделии» формуляра.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «Научно-технический центр «Таганай-Авто» (ООО «НТЦ «Таганай-Авто»)
ИНН 7415044199
Адрес: 456300, Челябинская обл., г. Миасс, ш. Тургоякское, д. 5/17, оф. 32
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») ИНН 5502029980Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А
Топливозаправщик является транспортной мерой полной вместимости. Принцип действия топливозаправщика основан на его заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
Топливозаправщик представляет собой технологическое оборудование, смонтированное на шасси грузового автомобиля. Технологическое оборудование включает в себя цистерну, насосную установку, узел выдачи топлива, противопожарное оборудование и средства для отвода статического электричества.
Цистерна выполнена в виде горизонтального резервуара, имеющего в поперечном сечении форму «чемодан» или «трапеция». Цистерна состоит из одной секции. Корпус цистерны выполнен из листовой стали и усилен внутри шпангоутами и волнорезом. В верхней части цистерны приварена горловина, в нижней части - отстойник, опоры, фланцы для подсоединения и коммуникации. Для исключения образования воздушных полостей при наполнении цистерны вдоль верхней образующей цистерны установлены воздухоотводящие трубки, концы которой выведены в горловину. К внутренней стенке обечайки горловины приварен указатель уровня налива, указывающий максимально допустимый верхний уровень налива, который предназначен для визуального контроля наполнения цистерны до номинального объема. Дополнительно указатель уровня налива скреплен со стенкой горловины при помощи заклепки, проходящей через стенку горловины и приспособленной для нанесения знака поверки в виде оттиска поверительного клейма.
Узел выдачи топлива предназначен для измерения объема нефтепродукта при заправке техники и включает в себя раздаточный пистолет и счетчик жидкости ППО-25-1,6СУ (рег. № 6502-00).
Топливозаправщик окрашен в оранжевый цвет, на задней и боковых панелях располагаются надписи «ОГНЕОПАСНО», и информационные надписи (знаки), обозначающие транспортное средство, перевозящее опасный груз.
К топливозаправщику данного типа относится топливозаправщик 5675Е1 заводской номер 36 (VIN X895675E1G0BJ6981).
Заводской номер в виде цифрового обозначения и VIN номер в виде буквенноцифрового обозначения, обеспечивающие идентификацию средства измерений, нанесены на маркировочные таблички ударным способом.
Общий вид топливозаправщика представлен на рисунке 1
Рисунок 1 - Общий вид топливозаправщика

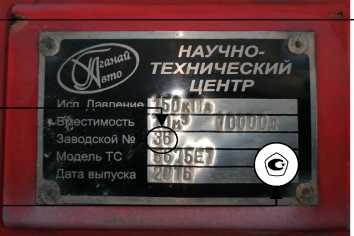

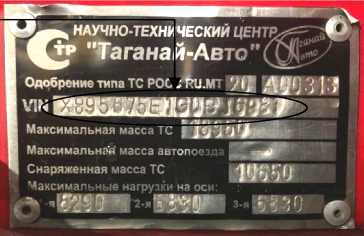

Общий вид маркировочных табличек топливозаправщика с указанием мест нанесения заводского номера, VIN номера и знака утверждения типа представлен на рисунке 2.
Рисунок 2 - Маркировочные таблички топливозаправщика
с указанием мест нанесения заводского номера, VIN номера и знака утверждения

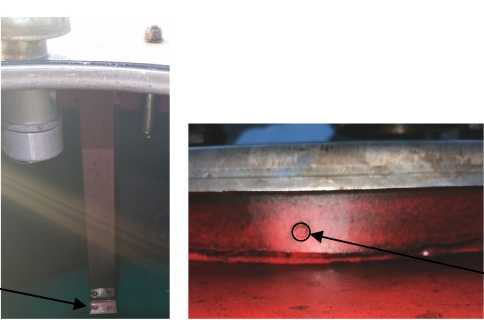

Общий вид указателя уровня налива с указанием места нанесения знака поверки представлен на рисунке 3.
Указатель уровня налива
Место нанесения знака поверки
Рисунок 3 - Общий вид указателя уровня налива с указанием места нанесения знака поверки
Лист № 3
Всего листов 4
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость цистерны, м3 |
10 |
|
Пределы допускаемой относительной погрешности цистерны, % |
± 0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
± 1,5 |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Разрешенная максимальная масса, кг |
18950 |
|
Масса без нагрузки, кг |
10650 |
|
Условия эксплуатации: температура окружающей среды, °С |
от -45 до +40 |
|
Средний срок службы, лет, не менее |
10 |
