Номер по Госреестру СИ: 93060-24
93060-24 Полуприцеп-цистерна
(LAG 03-34-TP)
Назначение средства измерений:
Полуприцеп-цистерна LAG 03-34-TP (далее - ППЦ) предназначена для измерений объема, транспортировки и кратковременного хранения нефтепродуктов.
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства -
Номер записи - 194864
ID в реестре СИ - 1418659
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
LAG 03-34-TP,
Производитель
Изготовитель - LAG Trailers NV
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2002
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2054 от 2024.08.29 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Полуприцеп-цистерна (LAG 03-34-TP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений LAG Trailers NV
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81489-21 |
Полуприцеп-цистерна, LAG LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
81488-21 |
Полуприцеп-цистерна, LAG 0-3-39 CL LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
81487-21 |
Полуприцеп-цистерна, LAG 0-3-39T LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
81875-21 |
Автоцистерна, SCANIA P 360 DB6X2* 4MNA LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
91633-24 |
Полуприцеп-цистерна, LAG 0-3-39Т LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
91682-24 |
Полуприцеп-цистерна, LAG LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
91840-24 |
Полуприцеп-цистерна, LAG 0-3-39Т LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
92922-24 |
Полуприцеп-цистерна, LAG-0-3-39T LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
92922-24 |
Полуприцеп-цистерна, LAG-0-3-39T LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
93060-24 |
Полуприцеп-цистерна, LAG 03-34-TP LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
2 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кто поверяет Полуприцеп-цистерна (LAG 03-34-TP)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО МЦ "ТЕХНОКОМ-СТАНДАРТ" (RA.RU.312072) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Полуприцеп-цистерна (LAG 03-34-TP)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 8 паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
ПравообладательLAG Trailers NV, Бельгия
Адрес: IT Kanaal Zuid 3613, Kanaallaan 54, Bree-Belgic
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51
Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. №1011
Телефон: +7 9196969693
E-mail: trifonovua@mail.ru
ППЦ представляет собой сварную емкость, имеющую в поперечном сечении эллиптическую форму постоянного сечения, состоящей из обечайки и эллиптических днищ, ограничивающих емкость с торцов, а также перегородок, разделяющих емкость на изолированные секции. Для гашения гидравлических ударов во время движения, внутри секций установлены волнорезы. Каждая секция является транспортной мерой полной вместимости.
Принцип действия ППЦ основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловины каждой секции цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр нанесен ударным методом на маркировочную табличку ППЦ, установленную на раме ППЦ.
К полуприцепу-цистерне данного типа относится полуприцеп-цистерна с заводским номером YB4L0223340211410.
Общий вид ППЦ с указанием места нанесения заводского номера приведен на рисунке
1.

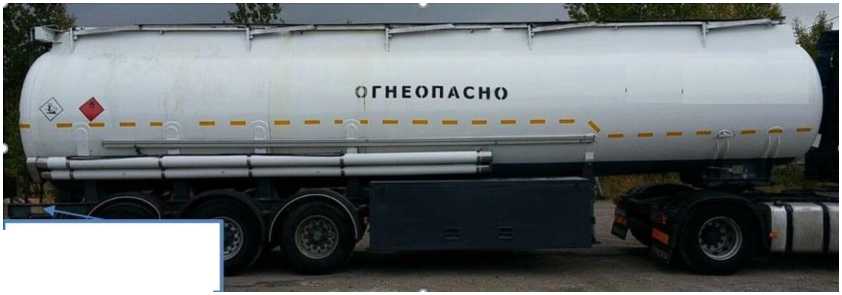

Место нанесения заводского номера
Рисунок 1 - Общий вид полуприцепа-цистерны LAG 03-34-TP с указанием места нанесения заводского номера
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Таблица 2 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
LAG 03-34-TP |
1 шт. |
|
Запасные части, инструменты и принадлежности |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
37600 |
|
Количество секций, шт. |
6 |
|
Номинальная вместимость секций, дм3 1 секция |
7400 |
|
2 секция |
5900 |
|
3 секция |
6900 |
|
4 секция |
4950 |
|
5 секция |
6350 |
|
6 секция |
6100 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
|
Условия эксплуатации: - температура окружающего воздуха, |
от -40 до +45 |
|
Средний срок службы, лет, не менее |
20 |
