Номер по Госреестру СИ: 81875-21
81875-21 Автоцистерна
(SCANIA P 360 DB6X2* 4MNA)
Назначение средства измерений:
Автоцистерна SCANIA P 360 DB6X2* 4MNA (далее - АЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Внешний вид.
Автоцистерна
Рисунок № 1
Внешний вид.
Автоцистерна
Рисунок № 2
Внешний вид.
Автоцистерна
Рисунок № 3
Программное обеспечение
отсутствует
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в Паспорте «Автоцистерна SCANIA P 360 DB6X2* 4MNA», раздел 9.
Нормативные и технические документы
Принцип действия АЦ основан на заполнении её нефтепродуктом до уровня налива, соответствующего объему нефтепродукта.
АЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму и автошасси. Цистерна состоит из четырех герметичных секций, каждая секция оборудована заливной горловиной цилиндрической формы с установленным указателем уровня налива. Для гашения гидравлических ударов во время движения АЦ оснащена волнорезами с отверстиями-лазами. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком. АЦ является транспортной мерой полной вместимости.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, съемную крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
ППЦ окрашена в белый цвет, на боковых и задней сторонах имеется надпись «ОГНЕОПАСНО» и знак с информационной табличкой для обозначения транспортного средства, перевозящего опасный груз.
Общий вид автоцистерны SCANIA P 360 DB6X2* 4MNA зав.№ VLUP6X20009149482 представлен на рисунках 1-2.

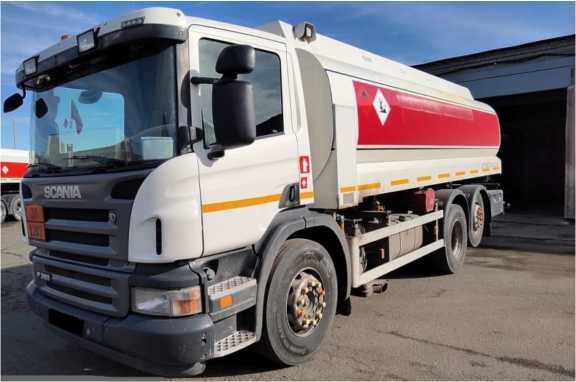

Рисунок 1 - Общий вид автоцистерны SCANIA P 360 DB6X2* 4MNA

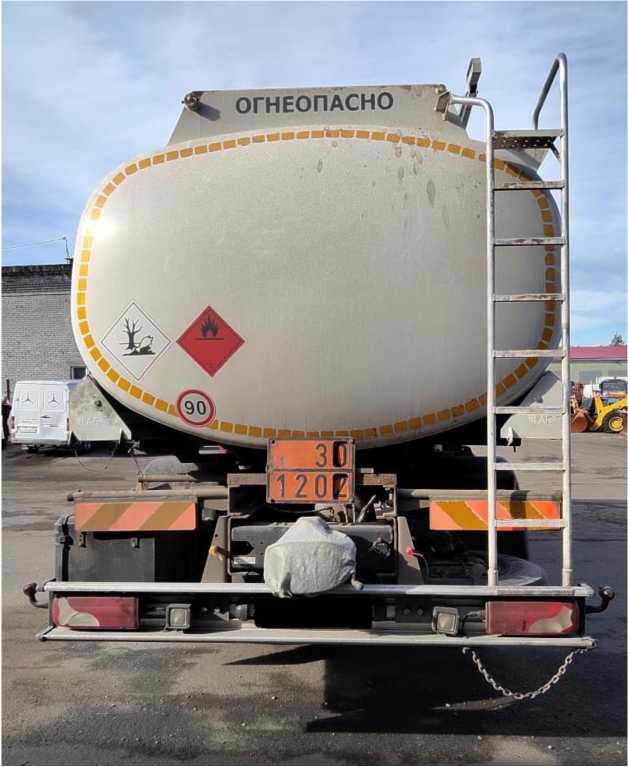

Рисунок 2 - Общий вид автоцистерны SCANIA P 360 DB6X2* 4MNA
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3:

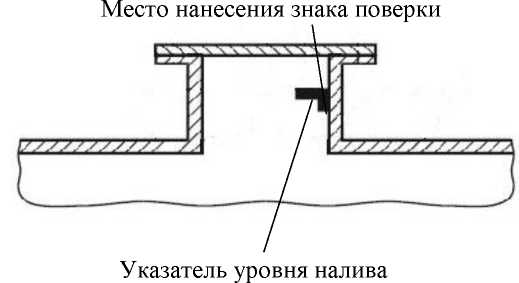

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке, маркировочную табличку и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Таблица 1 -
Наименование характеристики |
Значение |
Заводской номер |
VLUP6X20009149482 |
Номинальная вместимость, дм3 |
19100 |
Количество секций, шт. |
4 |
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,4 |
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
Снаряженная масса, кг, не более |
10600 |
Габаритные размеры, мм, не более - длина |
8630 |
- ширина |
2450 |
- высота |
3110 |
Температура окружающей среды при эксплуатации, °С |
от минус 45 до плюс 40 |
